hspice基础知识

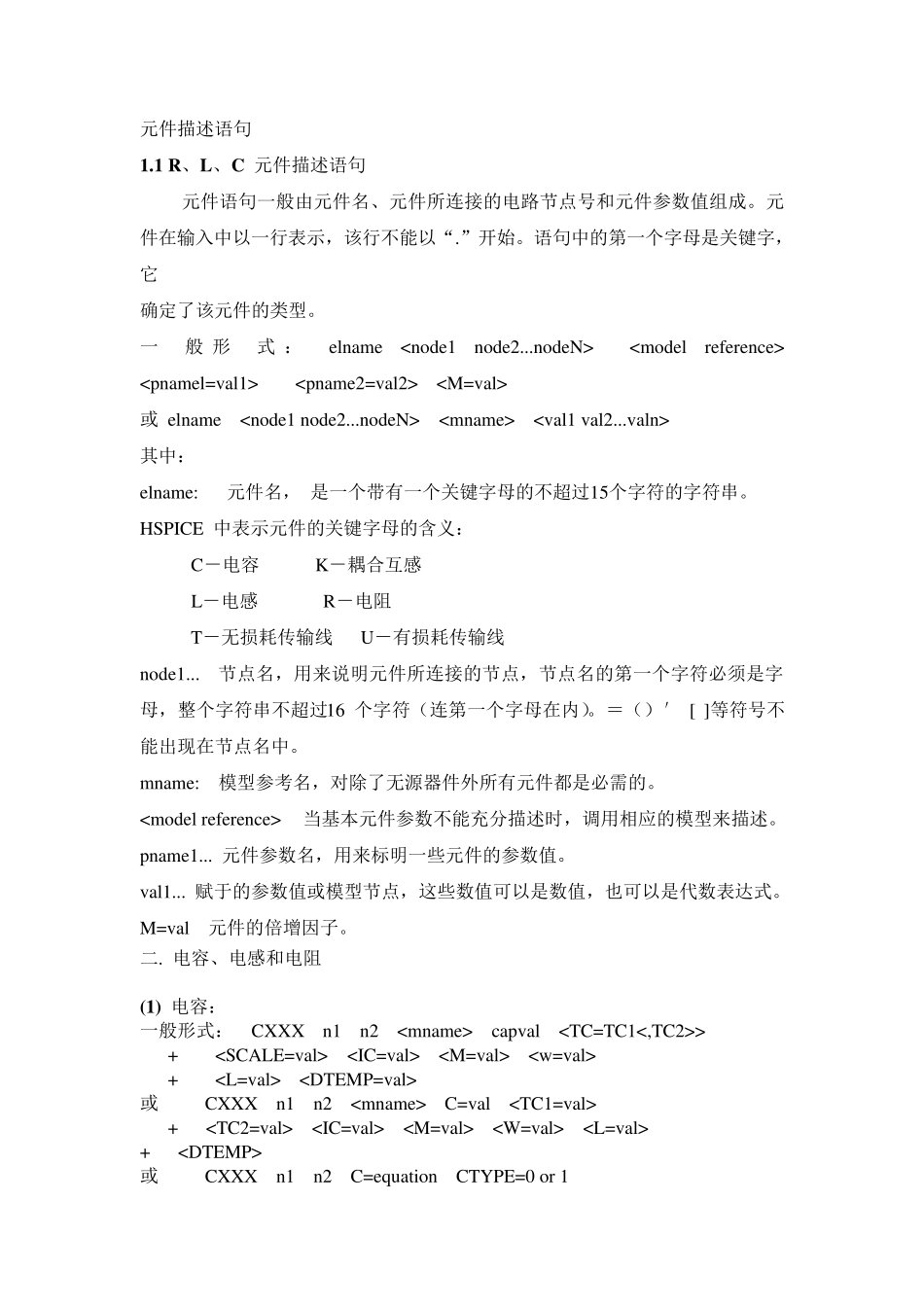

hspice基础知识_第1页
1/10

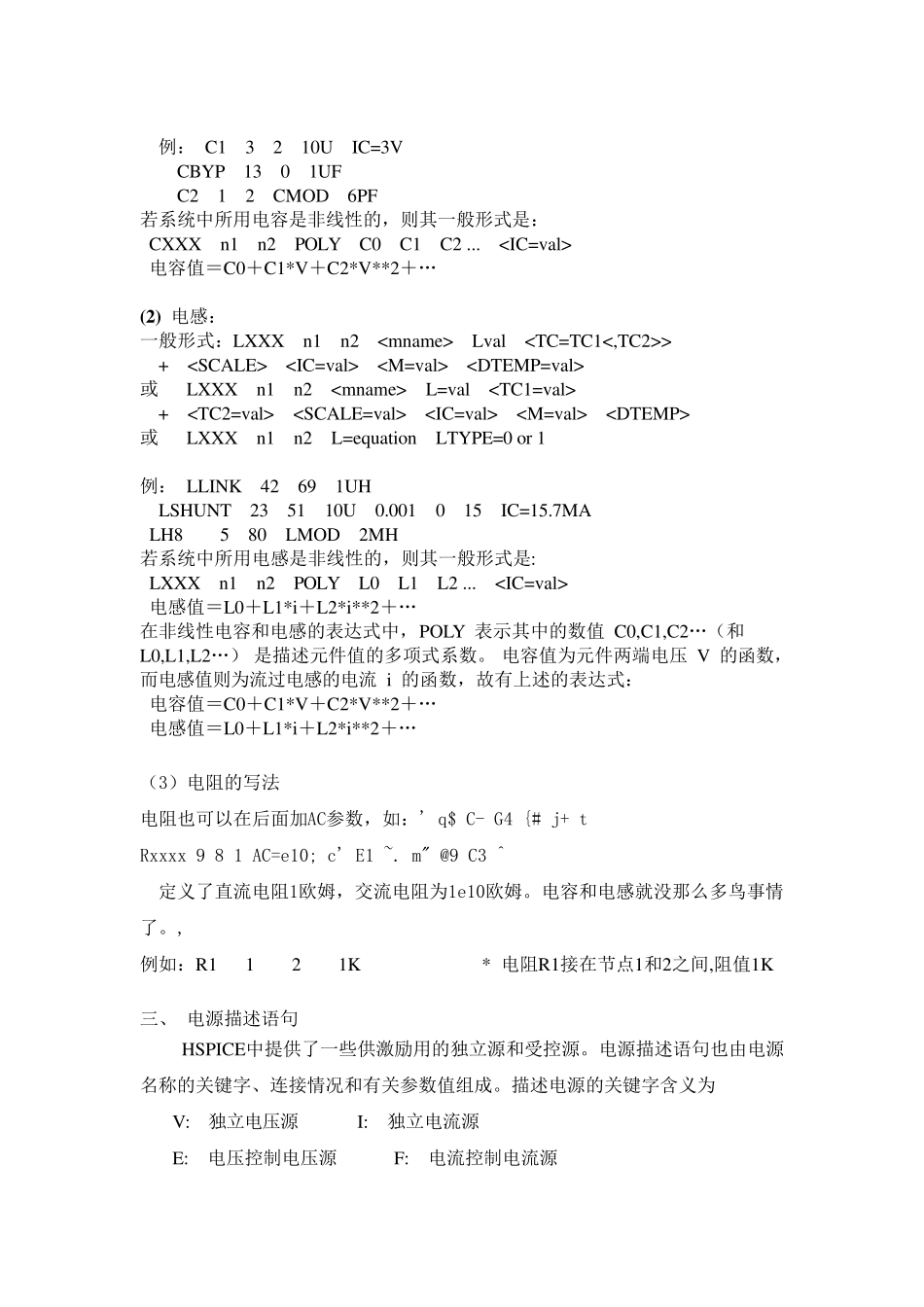

hspice基础知识_第2页
2/10

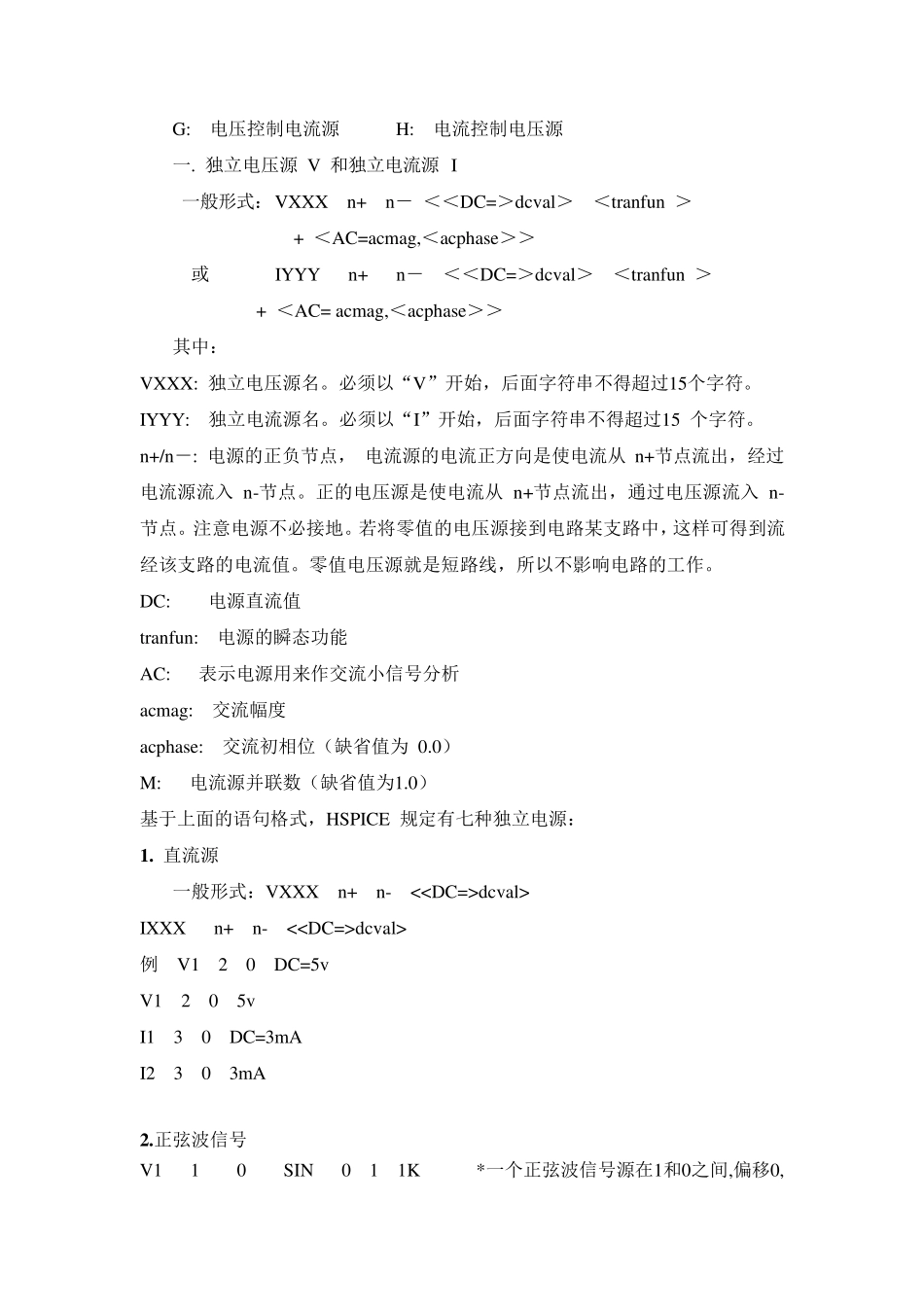

hspice基础知识_第3页
3/10
元件描述语句 1.1 R、L、C 元件描述语句 元件语句一般由元件名、元件所连接的电路节点号和元件参数值组成。元件在输入中以一行表示,该行不能以“.”开始。语句中的第一个字母是关键字,它 确定了该元件的类型。 一 般形 式 : elname 或 elname 其中: elname: 元件名, 是一个带有一个关键字母的不超过15个字符的字符串。 HSPICE 中表示元件的关键字母的含义: C-电容 K-耦合互感 L-电感 R-电阻 T-无损耗传输线 U-有损耗传输线 node1... 节点名,用来说明元件所连接的节点,节点名的第一个字符必须是字母,整个字符串不超过16 个字符(连第一个字母在内)。=()′ [ ]等符号不能出现在节点名中。 mname: 模型参考名,对除了无源器件外所有元件都是必需的。 当基本元件参数不能充分描述时,调用相应的模型来描述。 pname1... 元件参数名,用来标明一些元件的参数值。 val1... 赋于的参数值或模型节点,这些数值可以是数值,也可以是代数表达式。 M=val 元件的倍增因子。 二. 电容、电感和电阻 (1) 电容: 一般形式: CXXX n1 n2 capval > + + 或 CXXX n1 n2 C=val + + 或 CXXX n1 n2 C=equation CTYPE=0 or 1 例: C1 3 2 10U IC=3V CBYP 13 0 1UF C2 1 2 CMOD 6PF 若系统中所用电容是非线性的,则其一般形式是: CXXX n1 n2 POLY C0 C1 C2 ... 电容值=C0+C1*V+C2*V**2+… (2 ) 电感: 一般形式:LXXX n1 n2 Lv al > + 或 LXXX n1 n2 L=v al + 或 LXXX n1 n2 L=equ ation LTYPE=0 or 1 例: LLINK 42 69 1UH LSHUNT 23 51 10U 0.001 0 15 IC=15.7MA LH8 5 80 LMOD 2MH 若系统中所用电感是非线性的,则其一般形式是: LXXX n1 n2 POLY L0 L1 L2 ... ...
