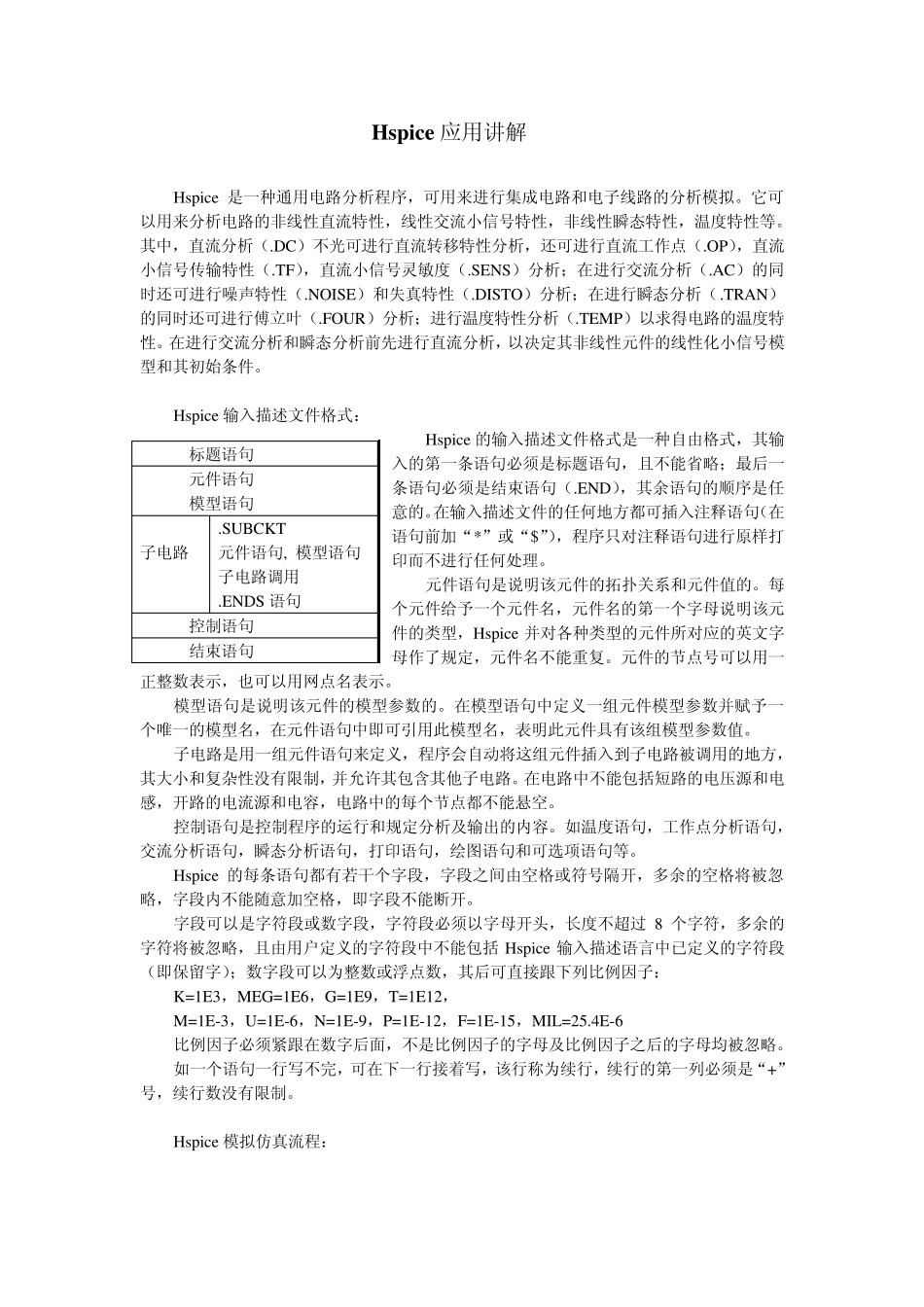

Hspice 应用讲解 Hspice 是一种通用电路分析程序，可用来进行集成电路和电子线路的分析模拟。它可以用来分析电路的非线性直流特性，线性交流小信号特性，非线性瞬态特性，温度特性等。其中，直流分析（.DC）不光可进行直流转移特性分析，还可进行直流工作点（.OP），直流小信号传输特性（.TF），直流小信号灵敏度（.SENS）分析；在进行交流分析（.AC）的同时还可进行噪声特性（.NOISE）和失真特性（.DISTO）分析；在进行瞬态分析（.TRAN）的同时还可进行傅立叶（.FOUR）分析；进行温度特性分析（.TEMP）以求得电路的温度特性。在进行交流分析和瞬态分析前先进行直流分析，以决定其非线性元件的线性化小信号模型和其初始条件。 Hspice 输入描述文件格式： Hspice 的输入描述文件格式是一种自由格式，其输入的第一条语句必须是标题语句，且不能省略；最后一条语句必须是结束语句（.END），其余语句的顺序是任意的。在输入描述文件的任何地方都可插入注释语句（在语句前加“*”或“$”），程序只对注释语句进行原样打印而不进行任何处理。 元件语句是说明该元件的拓扑关系和元件值的。每个元件给予一个元件名，元件名的第一个字母说明该元件的类型，Hspice 并对各种类型的元件所对应的英文字母作了规定，元件名不能重复。元件的节点号可以用一正整数表示，也可以用网点名表示。 模型语句是说明该元件的模型参数的。在模型语句中定义一组元件模型参数并赋予一个唯一的模型名，在元件语句中即可引用此模型名，表明此元件具有该组模型参数值。 子电路是用一组元件语句来定义，程序会自动将这组元件插入到子电路被调用的地方，其大小和复杂性没有限制，并允许其包含其他子电路。在电路中不能包括短路的电压源和电感，开路的电流源和电容，电路中的每个节点都不能悬空。 控制语句是控制程序的运行和规定分析及输出的内容。如温度语句，工作点分析语句，交流分析语句，瞬态分析语句，打印语句，绘图语句和可选项语句等。 Hspice 的每条语句都有若干个字段，字段之间由空格或符号隔开，多余的空格将被忽略，字段内不能随意加空格，即字段不能断开。 字段可以是字符段或数字段，字符段必须以字母开头，长度不超过 8 个字符，多余的字符将被忽略，且由用户定义的字符段中不能包括 Hspice 输入描述语言中已定义的字符段（即保留字）；数字段可以为整数或浮点数，其后可直接跟下列比例因子： K=1E3，MEG=1E6，G=1E9，T=1E12， M=1E-3，U=1E-...
