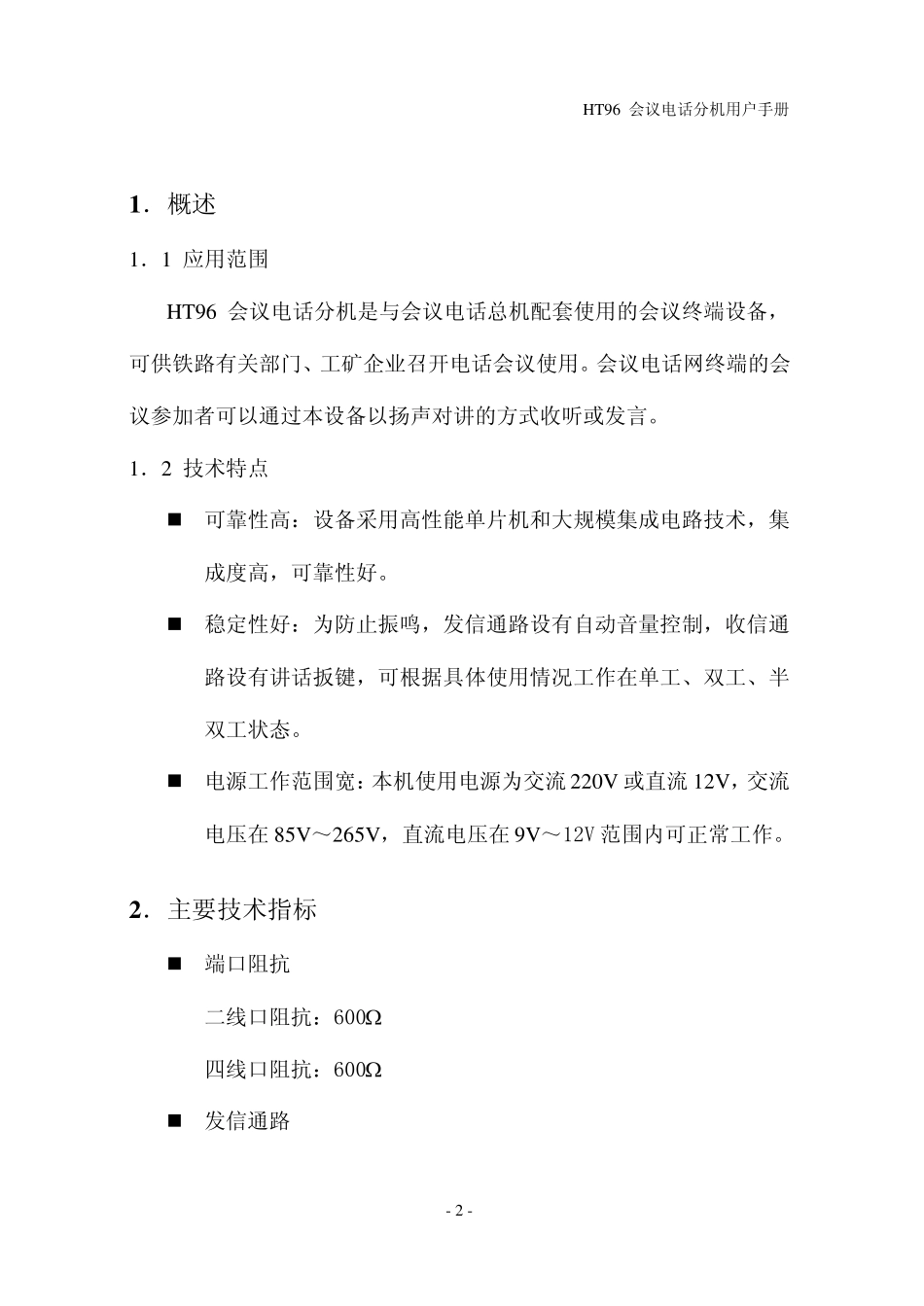

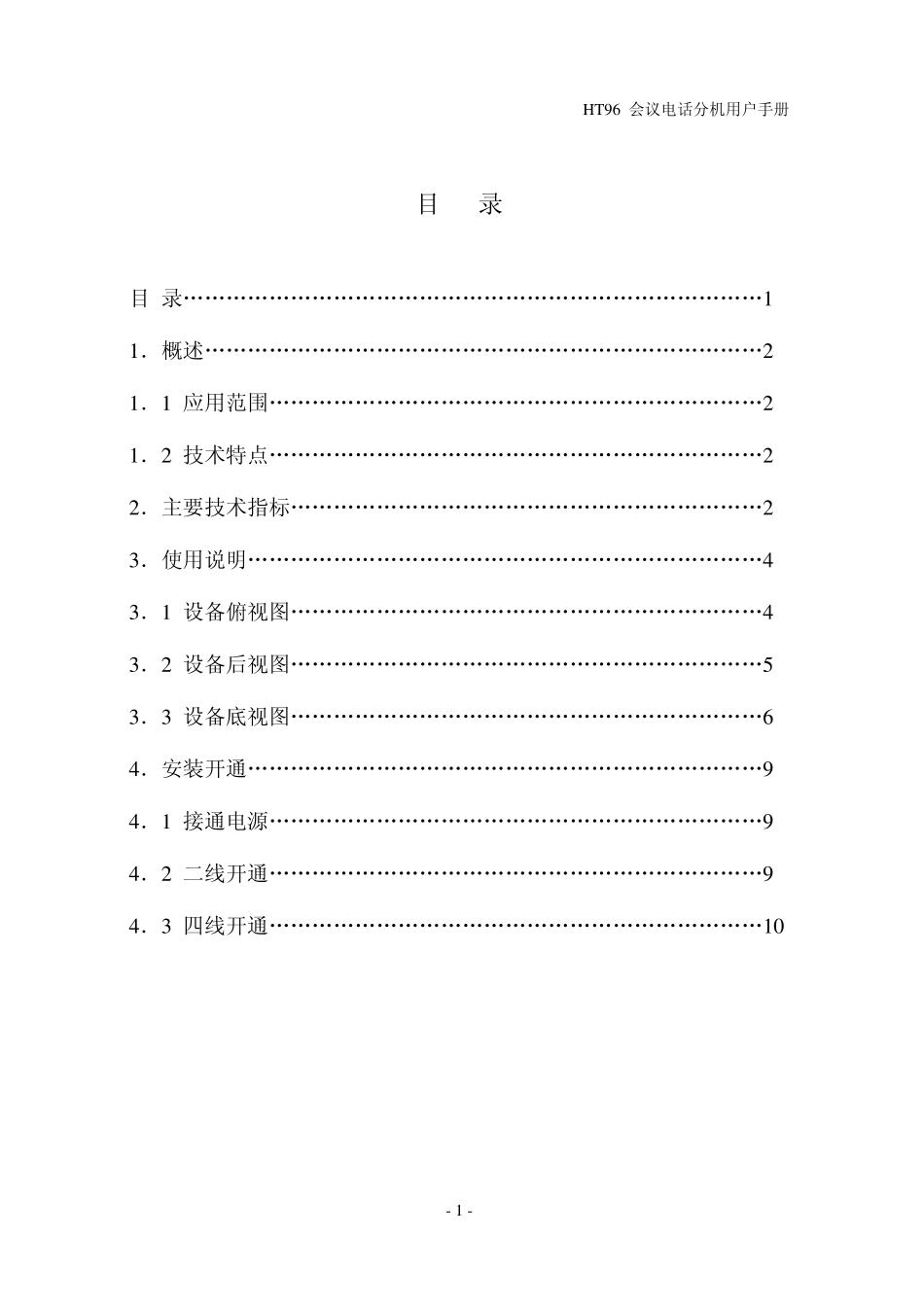

HT96 会议电话分机 用户手册 北京海天佳和通信技术有限公司 HT96 会议电话分机用户手册 - 1 - 目 录 目 录………………………………………………………………………1 1．概述……………………………………………………………………2 1．1 应用范围……………………………………………………………2 1．2 技术特点……………………………………………………………2 2．主要技术指标…………………………………………………………2 3．使用说明………………………………………………………………4 3．1 设备俯视图…………………………………………………………4 3．2 设备后视图…………………………………………………………5 3．3 设备底视图…………………………………………………………6 4．安装开通………………………………………………………………9 4．1 接通电源……………………………………………………………9 4．2 二线开通……………………………………………………………9 4．3 四线开通……………………………………………………………10 HT96 会议电话分机用户手册 - 2 - 1 ．概述 1．1 应用范围 HT96 会议电话分机是与会议电话总机配套使用的会议终端设备，可供铁路有关部门、工矿企业召开电话会议使用。会议电话网终端的会议参加者可以通过本设备以扬声对讲的方式收听或发言。 1．2 技术特点  可靠性高：设备采用高性能单片机和大规模集成电路技术，集成度高，可靠性好。  稳定性好：为防止振鸣，发信通路设有自动音量控制，收信通路设有讲话扳键，可根据具体使用情况工作在单工、双工、半双工状态。  电源工作范围宽：本机使用电源为交流 220V 或直流 12V，交流电压在 85V～265V，直流电压在 9V～12V 范围内可正常工作。 2 ．主要技术指标  端口阻抗 二线口阻抗：600Ω 四线口阻抗：600Ω  发信通路 HT96 会议电话分机用户手册 - 3 - 发信电平：发信入-45dB（600Ω）、800Hz 正弦波信号，二线端输出+5dB，四线端输出－4dB。 幅频特性：300HZ～3400HZ 与 800HZ 相比较，其电平差不超过±2dB。 非线性失真：发信入-35dB（600Ω）、400Hz 正弦波信号，外线端信号失真应小于 3％。 杂音电平：外线端杂音电平小于－52dB。  收信通路 输出功率：外线入-18dB、800HZ 正弦波信号，扬声器输出功率 不小于 500mW（4Ω，电压电平+5dB...
