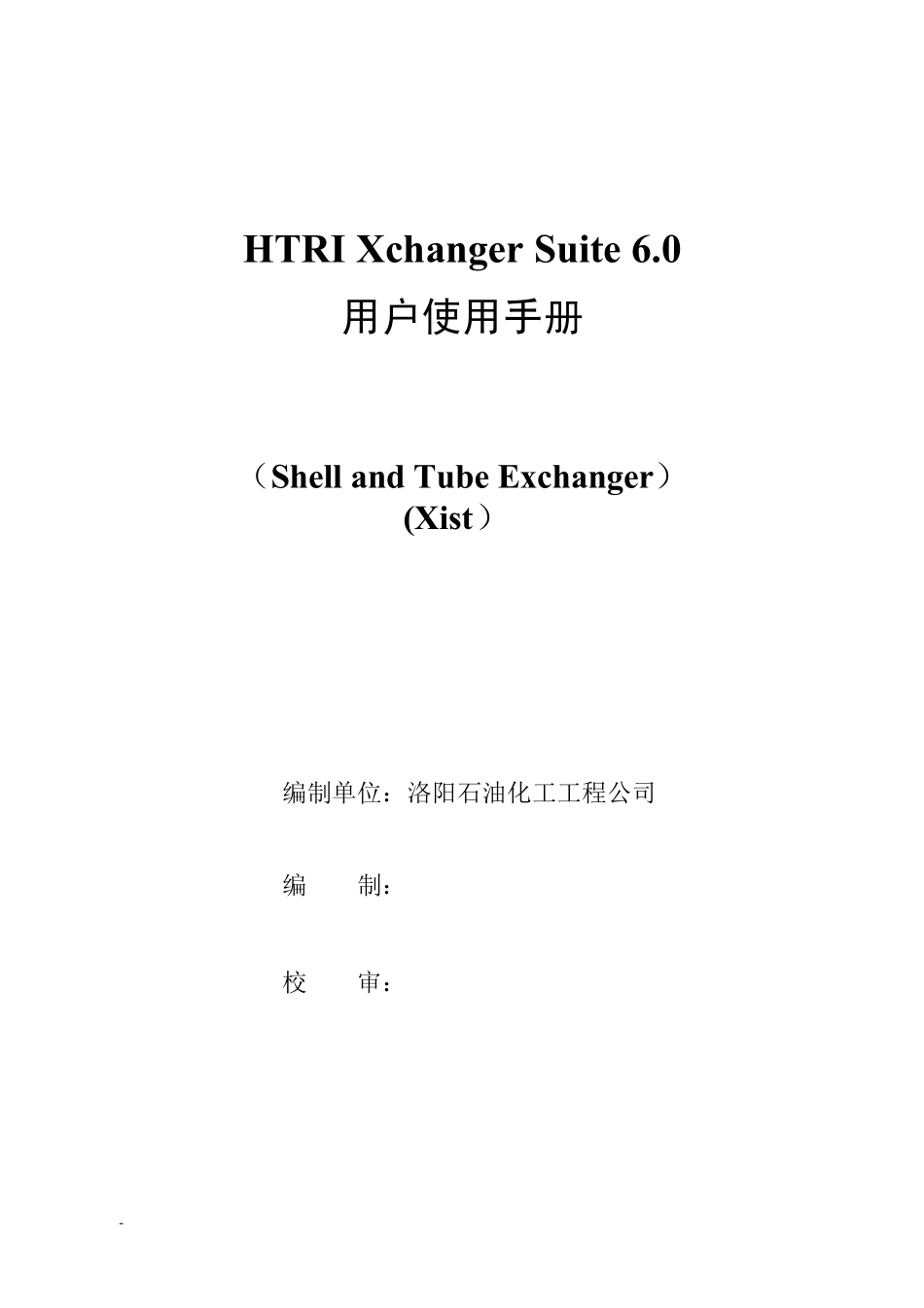

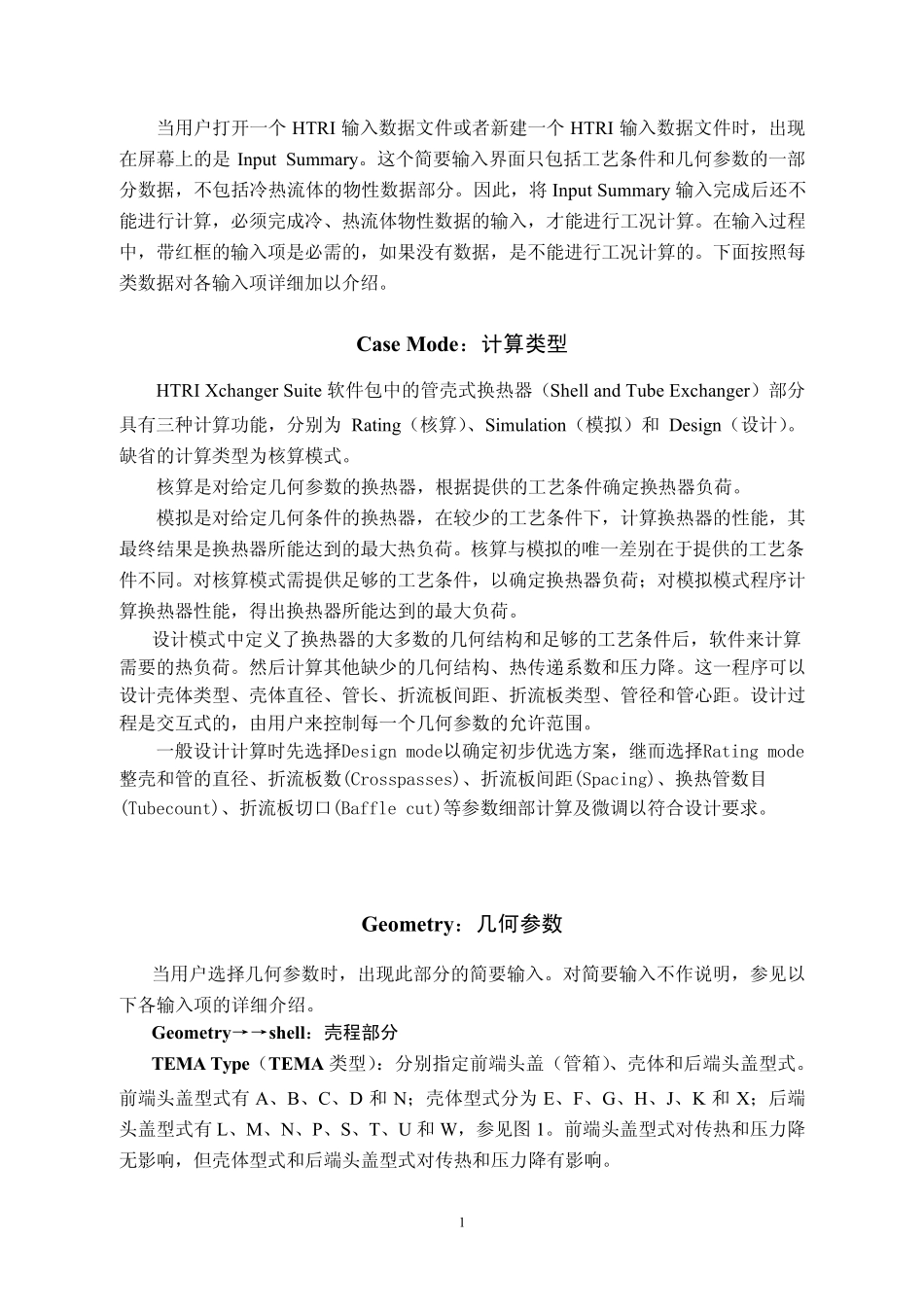

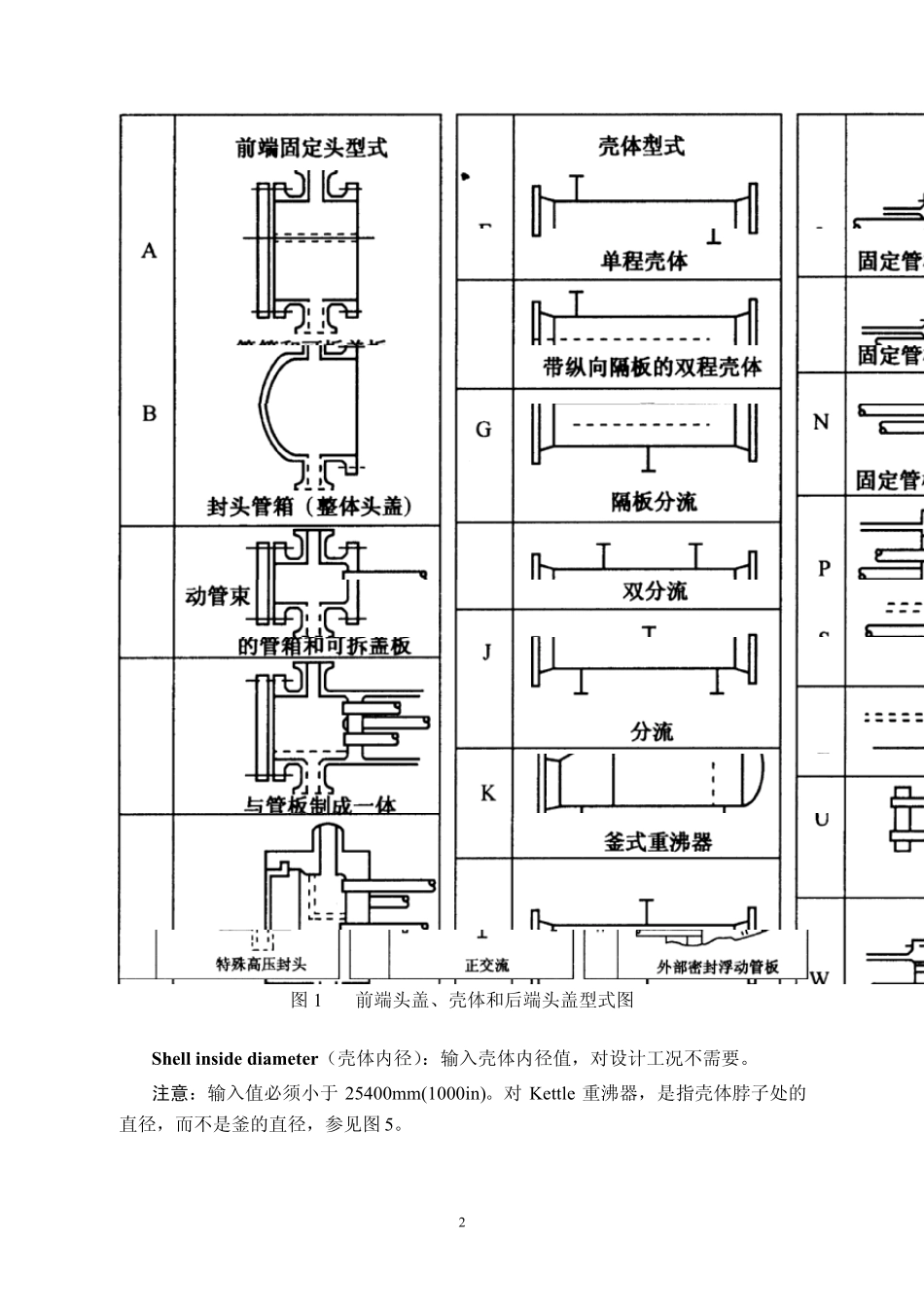

- HTRI Xchanger Suite 6.0 用户使用手册 （Shell and Tube Exchanger） (Xist） 编制单位：洛阳石油化工工程公司 编 制： 校 审： 1 当用户打开一个HTRI 输入数据文件或者新建一个HTRI 输入数据文件时，出现在屏幕上的是Input Summary。这个简要输入界面只包括工艺条件和几何参数的一部分数据，不包括冷热流体的物性数据部分。因此，将Input Summary 输入完成后还不能进行计算，必须完成冷、热流体物性数据的输入，才能进行工况计算。在输入过程中，带红框的输入项是必需的，如果没有数据，是不能进行工况计算的。下面按照每类数据对各输入项详细加以介绍。 Case Mode：计算类型 HTRI Xchanger Suite 软件包中的管壳式换热器（Shell and Tube Exchanger）部分具有三种计算功能，分别为 Rating（核算）、Simulation（模拟）和Design（设计）。缺省的计算类型为核算模式。 核算是对给定几何参数的换热器，根据提供的工艺条件确定换热器负荷。 模拟是对给定几何条件的换热器，在较少的工艺条件下，计算换热器的性能，其最终结果是换热器所能达到的最大热负荷。核算与模拟的唯一差别在于提供的工艺条件不同。对核算模式需提供足够的工艺条件，以确定换热器负荷；对模拟模式程序计算换热器性能，得出换热器所能达到的最大负荷。 设计模式中定义了换热器的大多数的几何结构和足够的工艺条件后，软件来计算需要的热负荷。然后计算其他缺少的几何结构、热传递系数和压力降。这一程序可以设计壳体类型、壳体直径、管长、折流板间距、折流板类型、管径和管心距。设计过程是交互式的，由用户来控制每一个几何参数的允许范围。 一般设计计算时先选择Design mode以确定初步优选方案，继而选择Rating mode 整壳和管的直径、折流板数(Crosspasses)、折流板间距(Spacing)、换热管数目(Tubecount)、折流板切口(Baffle cut)等参数细部计算及微调以符合设计要求。 Geometry ：几何参数 当用户选择几何参数时，出现此部分的简要输入。对简要输入不作说明，参见以下各输入项的详细介绍。 Geometry →→shell：壳程部分 TEMA Type（TEMA 类型）：分别指定前端头盖（管箱）、壳体和后端头盖型式。前端头盖型式有 A、B、C、D 和N；壳体型式分为 E、F、G、H、J、K 和X；后端头盖型式有 L、M、N、P、S、T、U 和W，参见图1。前端头盖型式对传热和压力降无 影 响 ，但 壳体型式和后端头盖型式对传热和压力降 有影...
