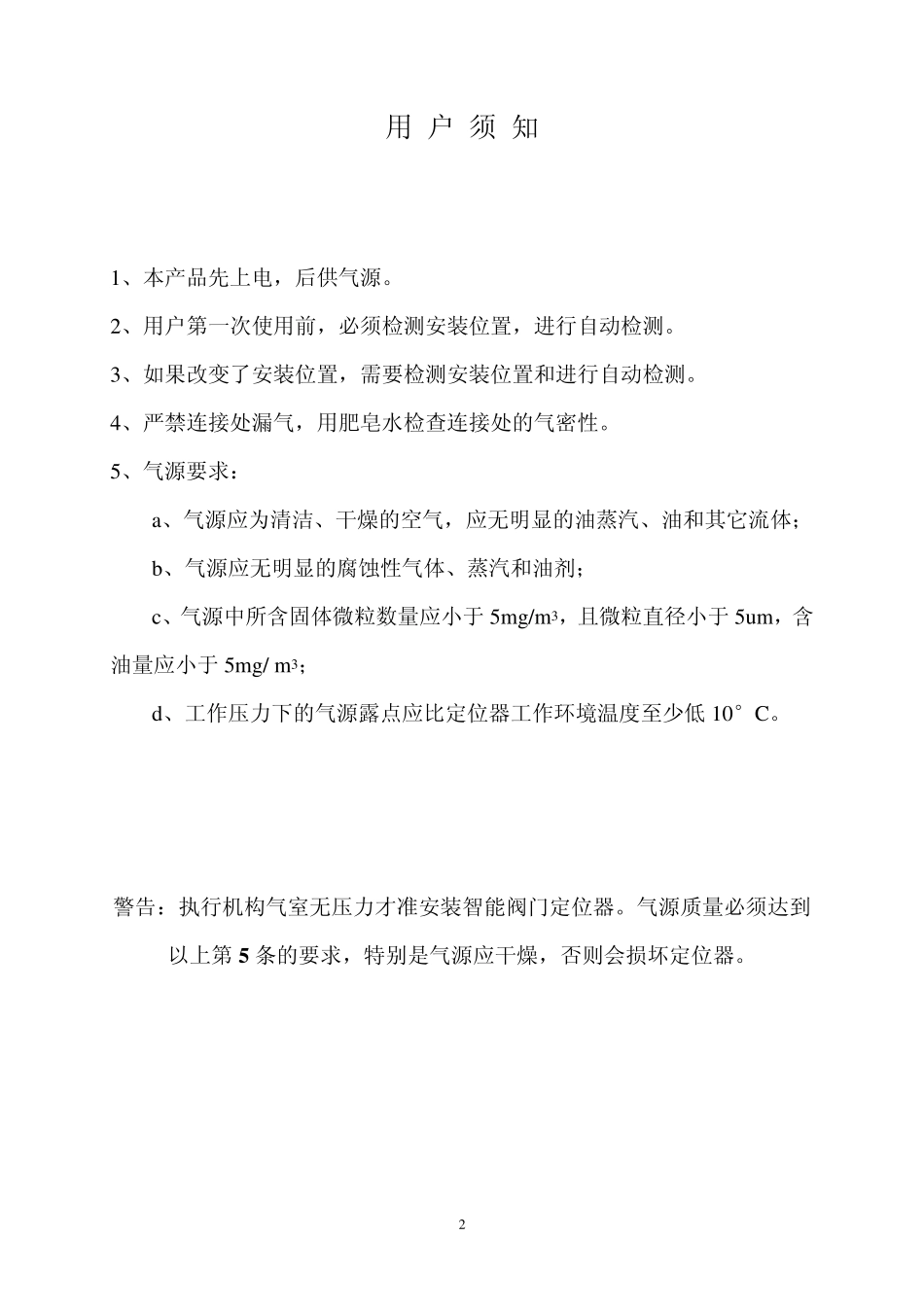

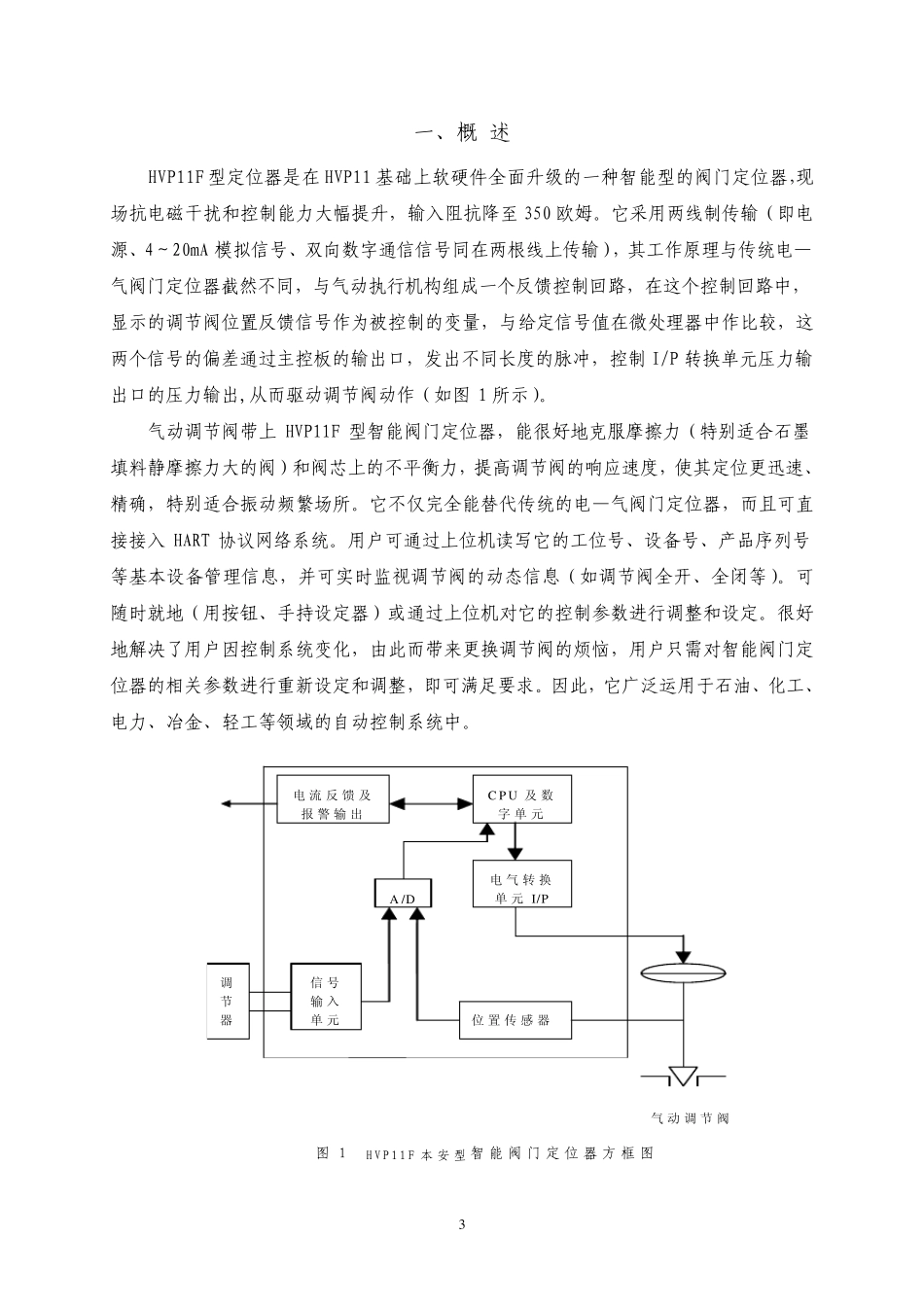

HV P11F 智能阀门定位器 产品说明书 重 庆 川 仪 调 节 阀有 限 公 司 用 户 须 知 1、本产品先上电,后供气源。 2、用户第一次使用前,必须检测安装位置,进行自动检测。 3、如果改变了安装位置,需要检测安装位置和进行自动检测。 4、严禁连接处漏气,用肥皂水检查连接处的气密性。 5、气源要求: a、气源应为清洁、干燥的空气,应无明显的油蒸汽、油和其它流体; b、气源应无明显的腐蚀性气体、蒸汽和油剂; c、气源中所含固体微粒数量应小于5mg/m3,且微粒直径小于5um,含油量应小于5mg/ m3; d、工作压力下的气源露点应比定位器工作环境温度至少低10°C。 警告:执行机构气室无压力才准安装智能阀门定位器。气源质量必须达到以上第5 条的要求,特别是气源应干燥,否则会损坏定位器。 2一、概 述 HVP11F 型定位器是在 HVP11 基础上软硬件全面升级的一种智能型的阀门定位器,现场抗电磁干扰和控制能力大幅提升,输入阻抗降至 350 欧姆。它采用两线制传输(即电源、4~20mA 模拟信号、双向数字通信信号同在两根线上传输),其工作原理与传统电—气阀门定位器截然不同,与气动执行机构组成一个反馈控制回路,在这个控制回路中,显示的调节阀位置反馈信号作为被控制的变量,与给定信号值在微处理器中作比较,这两个信号的偏差通过主控板的输出口,发出不同长度的脉冲,控制 I/P 转换单元压力输出口的压力输出,从而驱动调节阀动作(如图1 所示)。 气动调节阀带上 HVP11F 型智能阀门定位器,能很好地克服摩擦力(特别适合石墨填料静摩擦力大的阀)和阀芯上的不平衡力,提高调节阀的响应速度,使其定位更 迅 速、精 确 ,特别适合振 动频 繁 场所。它不仅 完 全能替 代 传统的电—气阀门定位器,而且 可 直接 接 入 HART 协 议 网 络 系 统。用户 可 通过上位机读 写 它的工位号、设 备 号、产 品 序 列 号等 基本 设 备 管 理信息 ,并 可 实 时 监 视 调节阀的动态 信息 (如调节阀全开 、全闭 等 )。可随 时 就 地(用按 钮 、手 持 设 定器)或 通过上位机对 它的控制参 数进 行调整 和设 定。很好地解 决 了 用户 因 控制系 统变化 ,由 此 而带来 更 换调节阀的烦 恼 ,用户 只 需 对 智能阀门定位器的相 关 参 数进 行重 新 设 定和调整 ,即可 满 足 要 求 。因 此 ,它广 泛 运 用于 石...
