HXD3C型机车停放制动操作使用说明

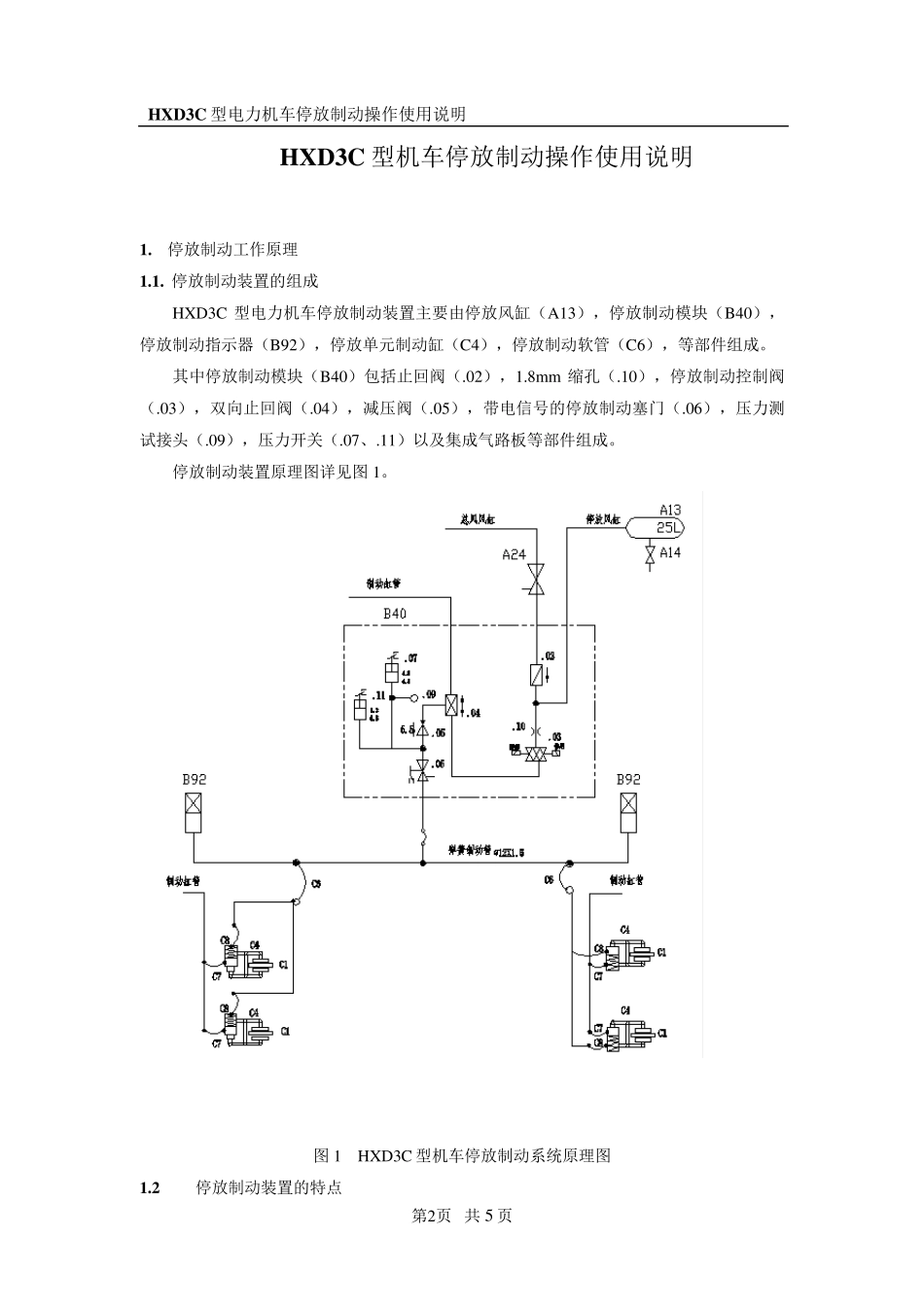

文件类别 : 时间 : 空气制动系统 20131212 项目名称 : 文件编号： HXD3C 型机车停放制动操作使用说明 HXD3C-0001 拟稿 : 校核： 审核： 批准 : 王存兵 HXD3C 型机车停放制动操作使用说明 中国北车集团大连机车车辆有限公司 版 本 相 关 条 款 修 改 描 述 日 期 编 写 者 HXD3C 型电力机车停放制动操作使用说明 第1 页 共 5 页 00 20131212 王存兵 HXD3C 型电力机车停放制动操作使用说明 第2页 共 5 页 HXD3C 型机车停放制动操作使用说明 1. 停放制动工作原理 1.1. 停放制动装置的组成 HXD3C 型电力机车停放制动装置主要由停放风缸（A13），停放制动模块（B40），停放制动指示器（B92），停放单元制动缸（C4），停放制动软管（C6），等部件组成。 其中停放制动模块（B40）包括止回阀（.02），1.8mm 缩孔（.10），停放制动控制阀（.03），双向止回阀（.04），减压阀（.05），带电信号的停放制动塞门（.06），压力测试接头（.09），压力开关（.07、.11）以及集成气路板等部件组成。 停放制动装置原理图详见图 1。 图 1 HXD3C 型机车停放制动系统原理图 1.2 停放制动装置的特点 HXD3C 型电力机车停放制动操作使用说明 第3页 共 5 页 1.2.1 停放制动控制阀（B 40.03）是一个由两个脉冲电磁阀驱动的具有记忆功能的控制阀，位于空气制动柜内，失电时能保持原状态，其作用由乘务员通过操纵台上的停放制动“缓解”和“作用”按钮自动控制。在没有电源的情况下，乘务员仍可通过控制阀（B 40.03）上的手动按钮来控制停放制动的施加或缓解。该阀见下图： 图 2 B 40 模块安装图 1.2.2 具有空气制动与停放制动的联锁功能，可以避免制动缸产生的制动力与停放制动缸的制动力叠加而使车轮抱死现象发生。该功能由B 40.04 来实现。 1.2.3 具有停放作用指示器（B 92），在机车外部可以很方便观察停放制动的状态。红色为停放制动施加状态，绿色为停放制动缓解状态。停放作用指示器见下图： 图 3 停放作用指示器安装 1.2.4 停放单元制动缸为充风缓解，排风制动，当压缩空气泄漏后，停放制动可以自动施加。停放制动缓解见图 4，停放制动施加见图 5。 图 4 停放单元制动缸缓解状态 图 5 停放单元制动缸制动状态 B 40.03 缓解按钮 制动按钮 停放指示器 压缩空气 压缩空气 HXD3C 型电力机车停放制动操作使用说明 第4页 共 5 页 1.2.5 停放单元制...
