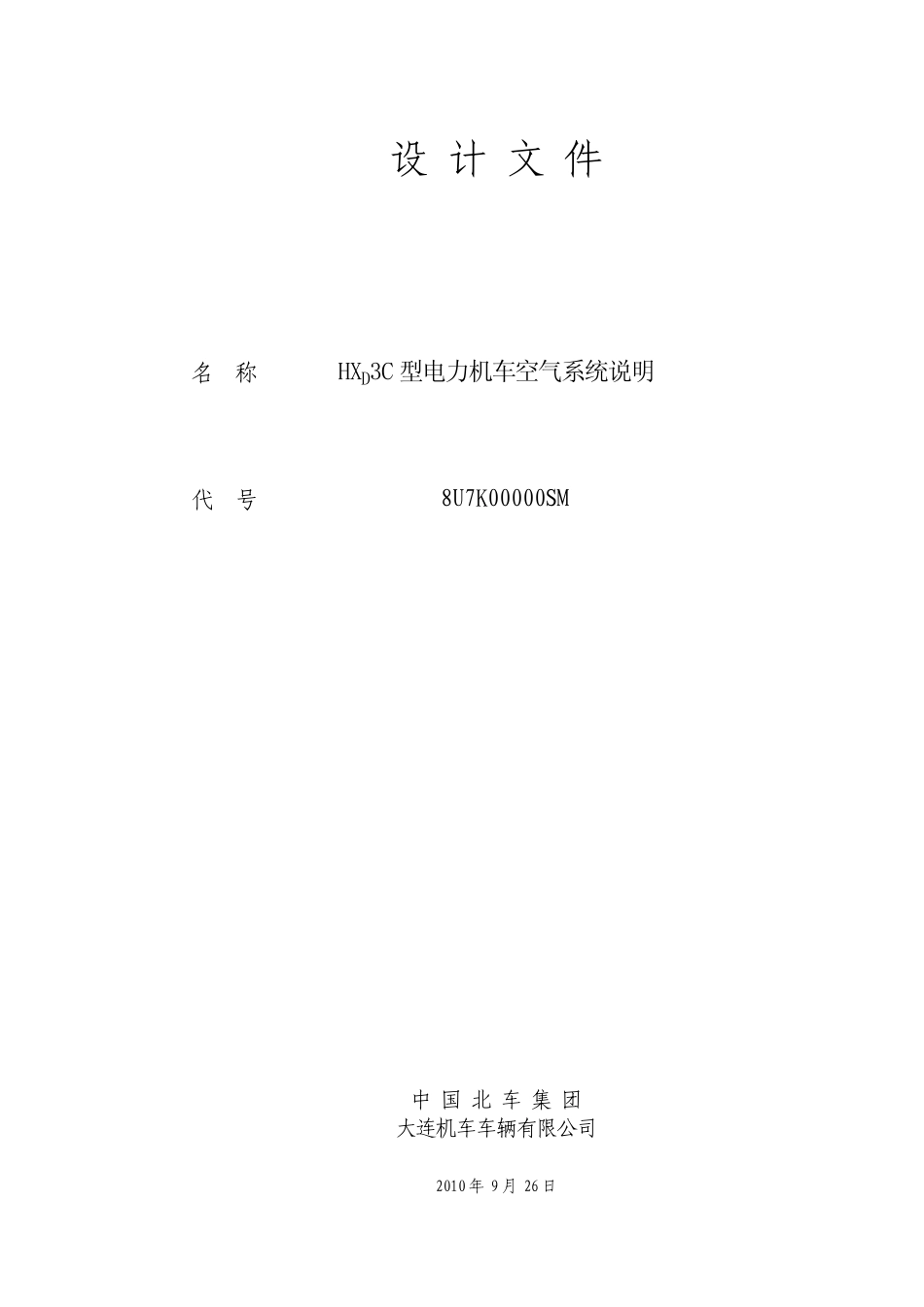

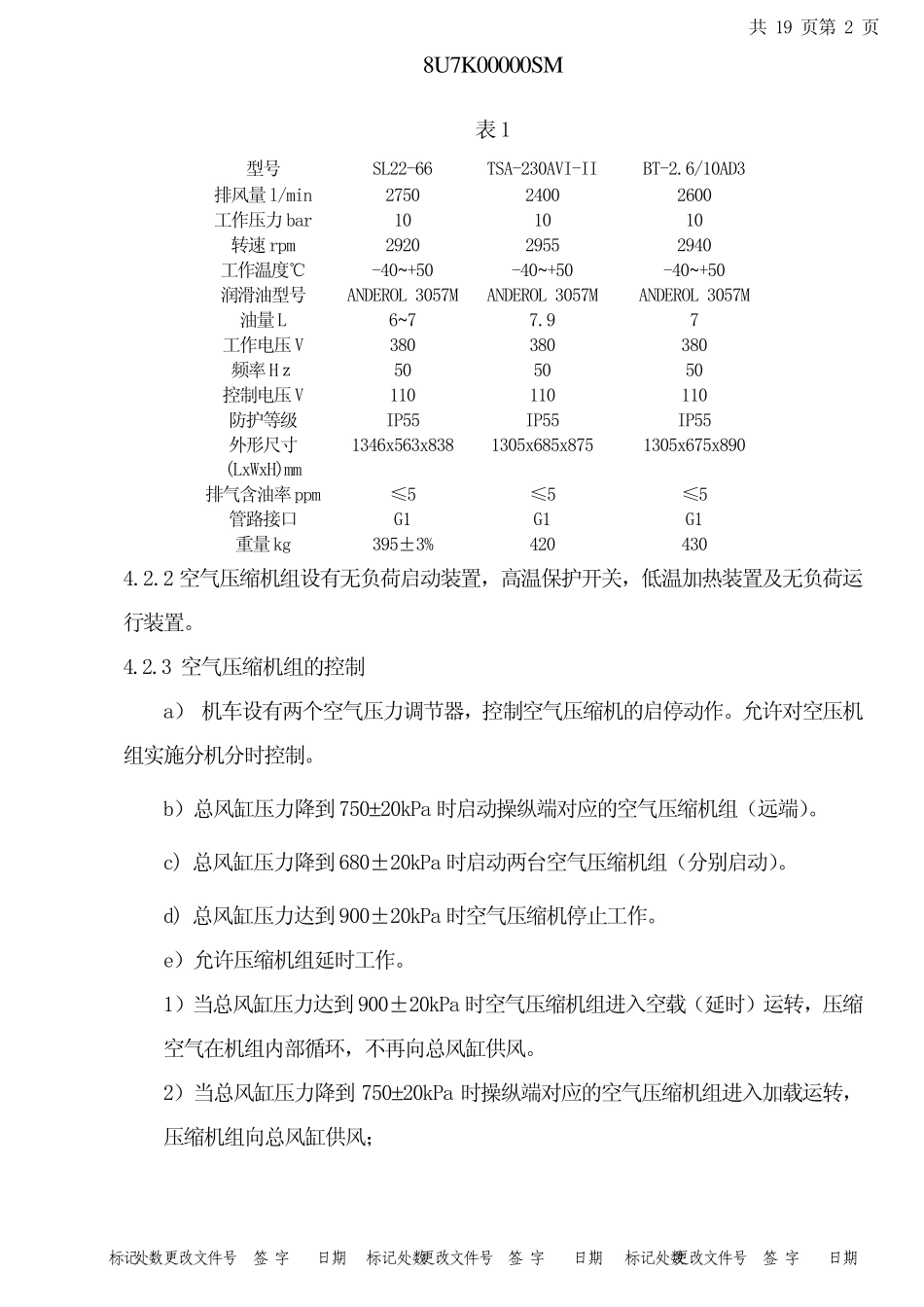

设 计 文 件 名 称 HXD3C 型电力机车空气系统说明 代 号 8U7K00000SM 中 国 北 车 集 团 大连机车车辆有限公司 2010 年 9 月 26 日 共 1 9 页第 1 页 设 计 文 件 8U7K00000 SM 中国北车集团 大连机车车辆有限公司 HXD3C 型电力机车空气系统说明 1 范围 1.1 本设计文件介绍了HXD3C 型电力机车用空气系统各部分功能及部件参数。 1.2 本设计文件适用于HXD3C 型电力机车用空气系统。 2 该系统空气系统原理图见附录A。 3 系统设计及特点 3.1 HXD3C 型电力机车空气系统采用了国外先进的电子、微机控制技术、现场总线技术和先进的集成化安装工艺，便于检修和维护。此系统的制动机具有制动机状态自检测及必要的故障自诊断功能，同时可将故障信息及处理方法提示给司机。 3.2 HXD3C 型电力机车空气系统在与 26-L、JZ-7、EL-14、DK-1 型制动机重联时，其制动缓解作用完全一致。 3.3 HXD3C 型电力机车空气系统按工作原理分为风源系统，辅助管路系统，制动机系统三大部分。 4 风源系统 4.1 风源系统简介 4.1.1 机车风源系统负责生产并提供全列车气动器械以及机车、列车制动机所需要的高质量的清洁、干燥和稳定的压缩空气。 4.1.2 机车风源系统由空气压缩机组（A1），安全阀 (A3、A7)，干燥器(A4)，微油 过 滤器(A5)，最 小 压力阀 (A6)，总风缸 (A11、A15)，总风缸 排 水 塞 门 (A12)，止 回 阀 (A08)，空压机启 停 控制模 块 (B01/P50)，截 断塞 门 （A10），流 量缩堵 （B02），总风软 管连接 器(B83)，总风折 角 塞 门 (B80、B81)等 组成。 4.2 空气压缩机组（A1） 4.2.1 机车采用两 台DL-8U7K-A01 型（厂 家 型号 ： SL22-66/ TSA-230AVI-II/BT-2.6/10AD3）螺 杆 式 空气压缩机组做 为系统的供风设备 。空气压缩机组参数见表 1。 设 计 工 艺 校 核 主 管 标准化 审 核 批 准 标记 处数 更改文件号 签字日期 标记 处数更改文件号 签字日期 签字 日期 批 准 签字日期 共 19 页第 2 页 8U7K00000SM 标记 处数 更改文件号 签 字 日期 标记处数更改文件号 签 字日期 标记处数 更改文件号 签 字日期 表1 型号 SL22-66 TSA-230AVI-II BT-2.6/10AD3 排风量l/min 2750 2400 2600 工作压力bar 10 10 10 转速rpm 2920 2955 2940 工作温度℃ -40~+50 -40~+50 -40~+50 润...
