HXD3机车布置

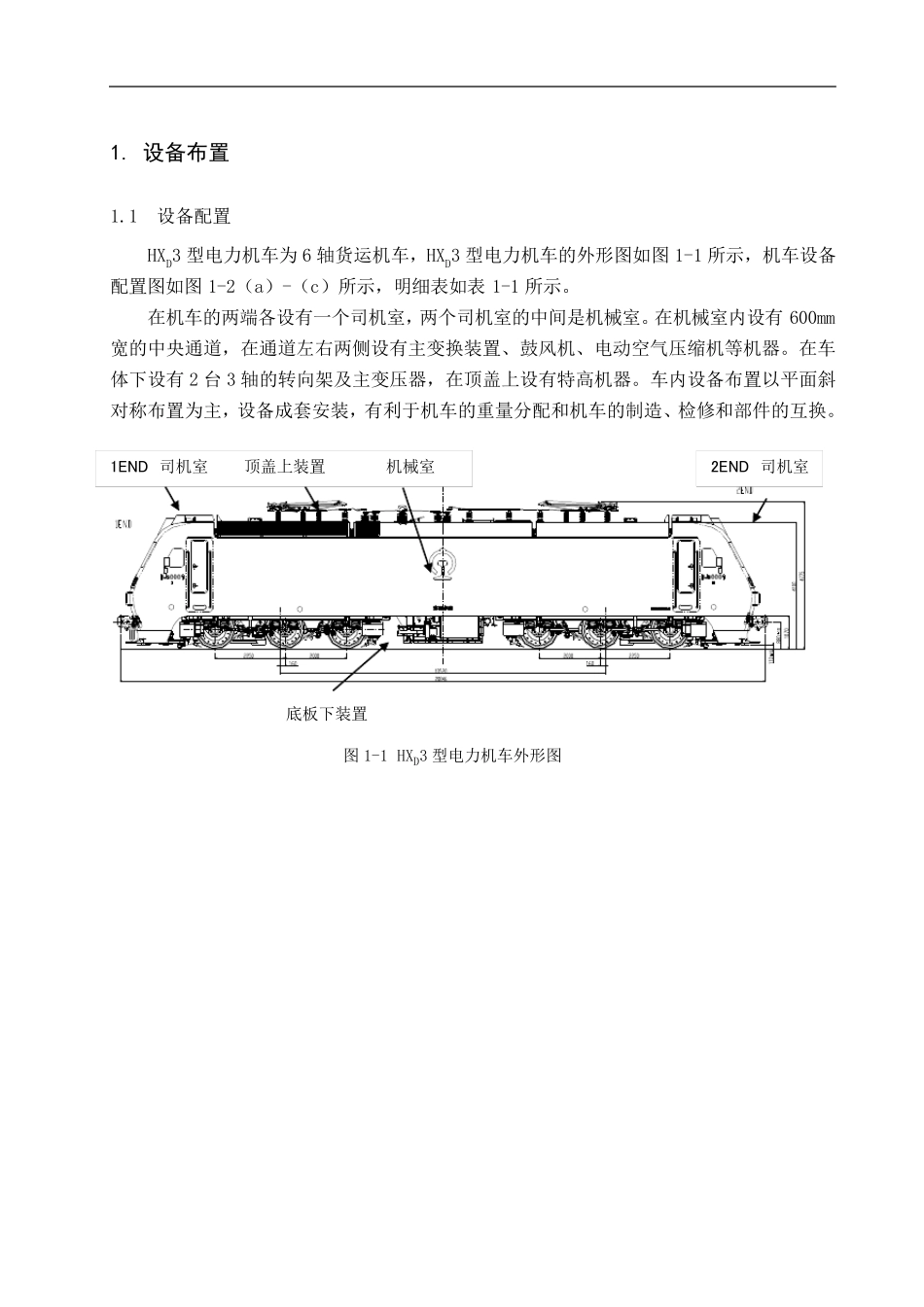

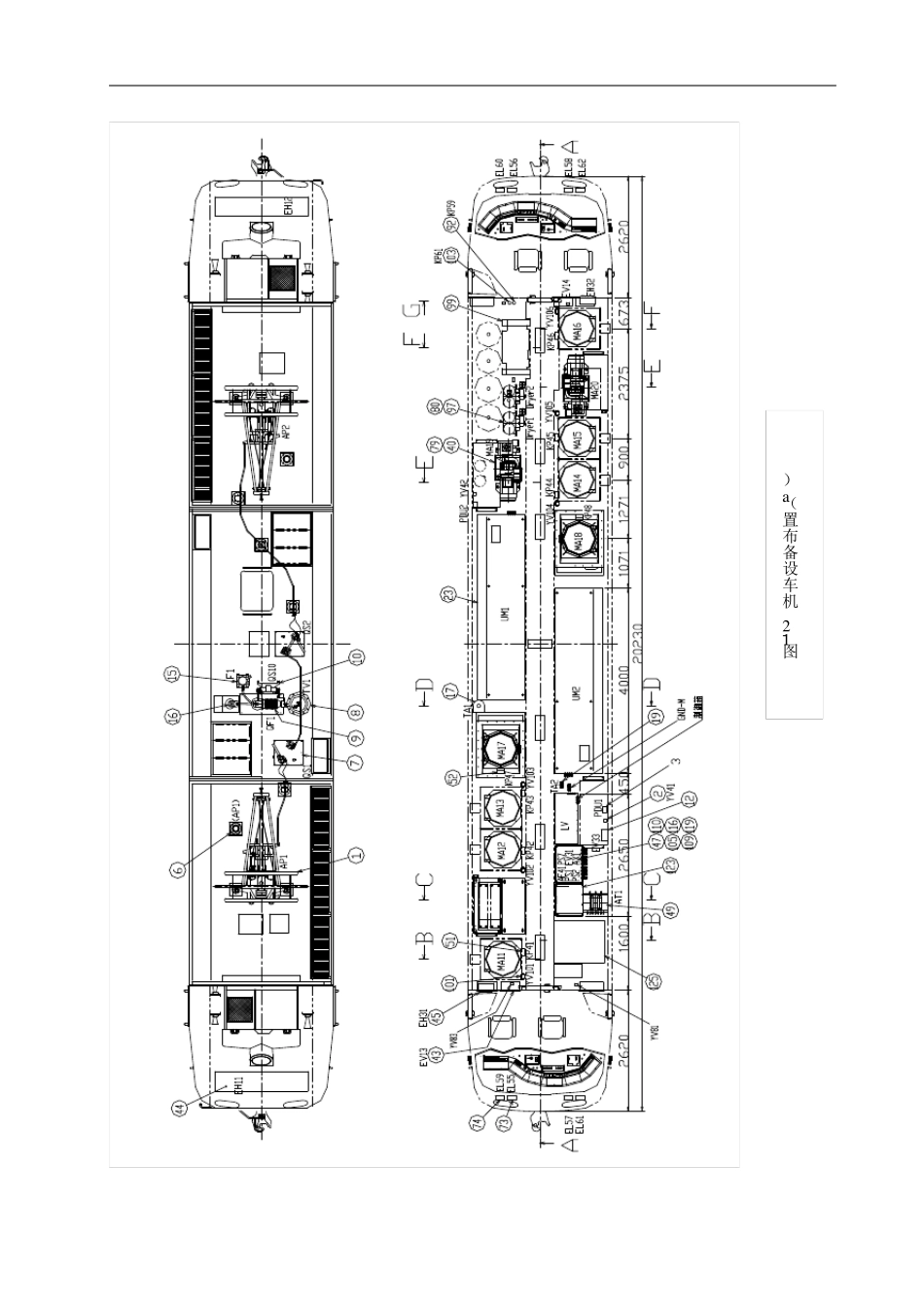

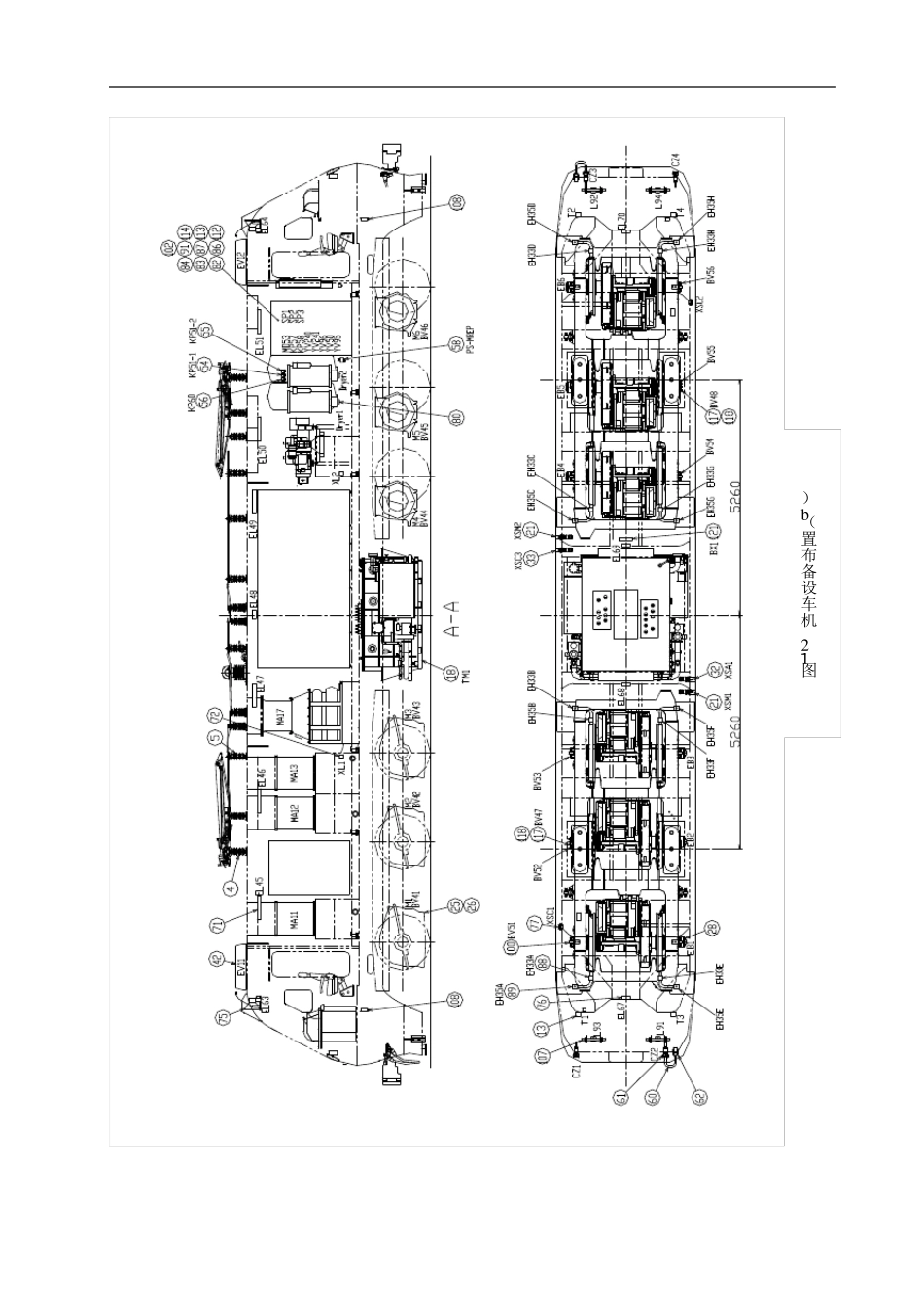

1. 设备布置 1.1 设备配置 HXD3 型电力机车为6 轴货运机车，HXD3 型电力机车的外形图如图1-1 所示，机车设备配置图如图1-2（a）-（c）所示，明细表如表1-1 所示。 在机车的两端各设有一个司机室，两个司机室的中间是机械室。在机械室内设有600mm宽的中央通道，在通道左右两侧设有主变换装置、鼓风机、电动空气压缩机等机器。在车体下设有2 台 3 轴的转向架及主变压器，在顶盖上设有特高机器。车内设备布置以平面斜对称布置为主，设备成套安装，有利于机车的重量分配和机车的制造、检修和部件的互换。 图1-1 HXD3 型电力机车外形图 底板下装置 顶盖上装置 机械室 1END 司机室 2END 司机室 图1-2 机车设备布置（a） 图1-2 机车设备布置（b） 图 1-2 机车设备配置（c ） 表1-1 机车设备配置明细表 DEVICE符号额 定 值1PANTOGRAPHDSA2002"AP1,2"25kV-1000A2PANTOGRAPH电磁阀WMV-1/2ZG2"YV41,42"3滑动板异常检出装置ZD2"PDU1,2"4PANTOGRAPH支撑绝缘子 FZS-30/8-40065导体支撑绝缘子FZM-30/4-40046空气绝缘管47PANTOGRAPH断路器BT25.042"QS1,2"8计量器用变压器(GSEFB25F Gr.0)1TV125000V/100V9真空断路器BVAC N99.215 00V101QF110接地SWITCHBTE25.04 0L1A1B021QS101112SECTION检出装置GFX-31EV3313SECTION检出用地面检测装置4T1～T41415避雷针RVLQB-38.5LY1F116特高CABLE117一次变流器1TA1400A/5A18主变压器FPWR-50Hz-9006kV-N1TM19006kVA/8400kVA/606kVA19一次变流器MCT15-501TA215VA 400/5A2021配线用连接器YH6A-G1002"XSM1,2"(600V-167A)2223主变换装置2"UM1,2"24主电动机连接箱YH3D/FB625主电动机6M1～626PG SENSOR6BV41～4627配线用连接器GTC6L/0L628接地装置JTGJ-0036EB1～6150A2930AC FILTER 装置1LC3132配线用连接器YH6A-G1001XSA1(600V-167A)33配线用连接器GTC0L-32-M9PC-01G-F-J11XSC3150V-50A3435主电动机送风机SL22-476MA11～162.35m3/S-2800Pa36复合冷却器送风机2"MA17,18"6.5m3/S-1650Pa3738复合冷却器23940电动空气压缩机2"MA19,20"25kW 48A4142司机室COOLER2"EV11,12"4000kcal/h43分电箱2"EV13,14"44正面窗2"EH11,12"220V/500W45热水器JT-4B-D/L2"EH31,32"220V-1.6kW(热水)0.7kW(波动)4647TCMS1AE414849辅助负荷用变压器1AT1380V/220V5051MMBM风速检出继电器TJY5A-0.3/1106KP41～46294Pa52MMBM风速检出继电器TJY5A-0.3/1102"KP47,48"294Pa5354调压器1KP51-1750-900kPa55调压器1KP51-2825-...
