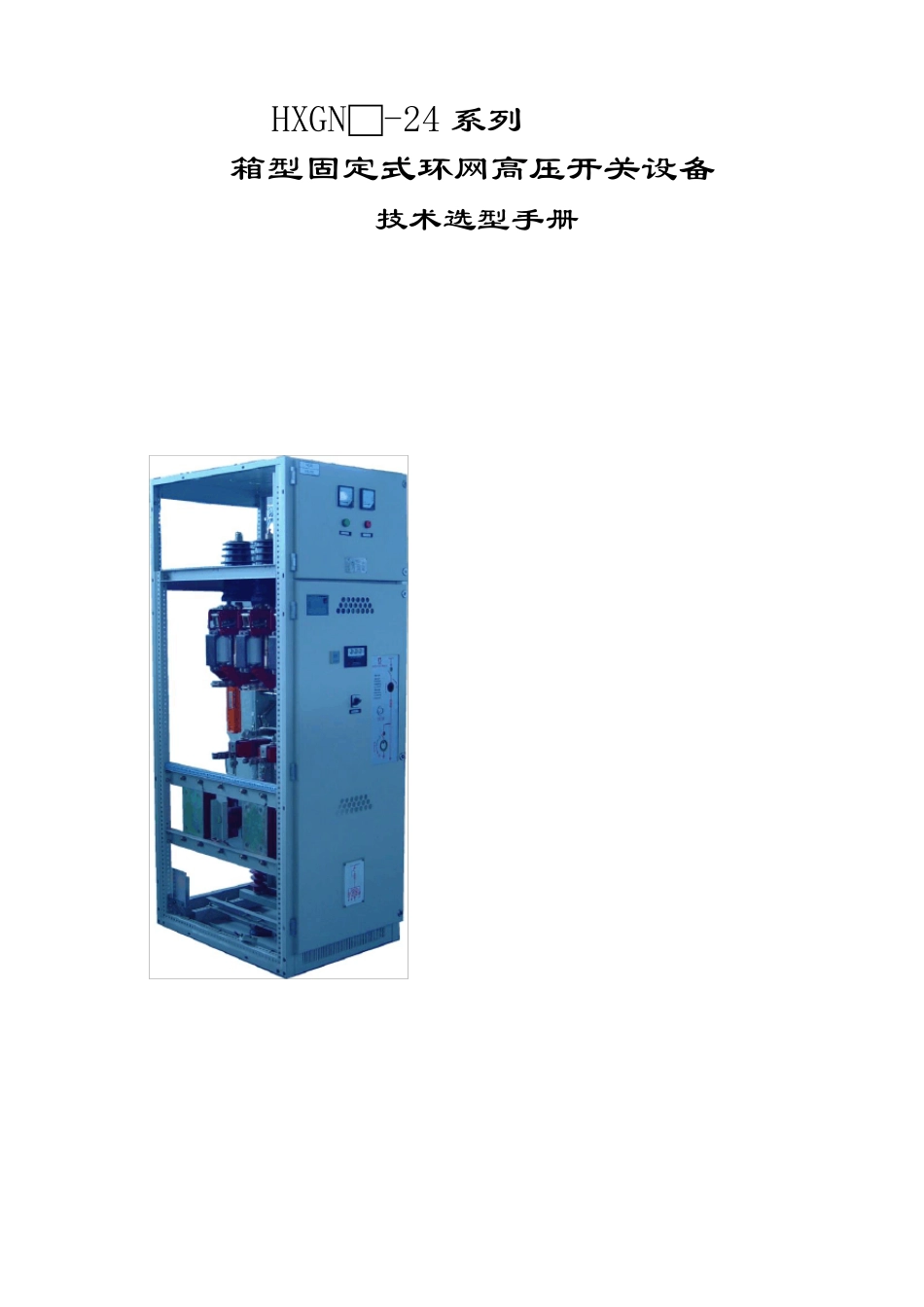

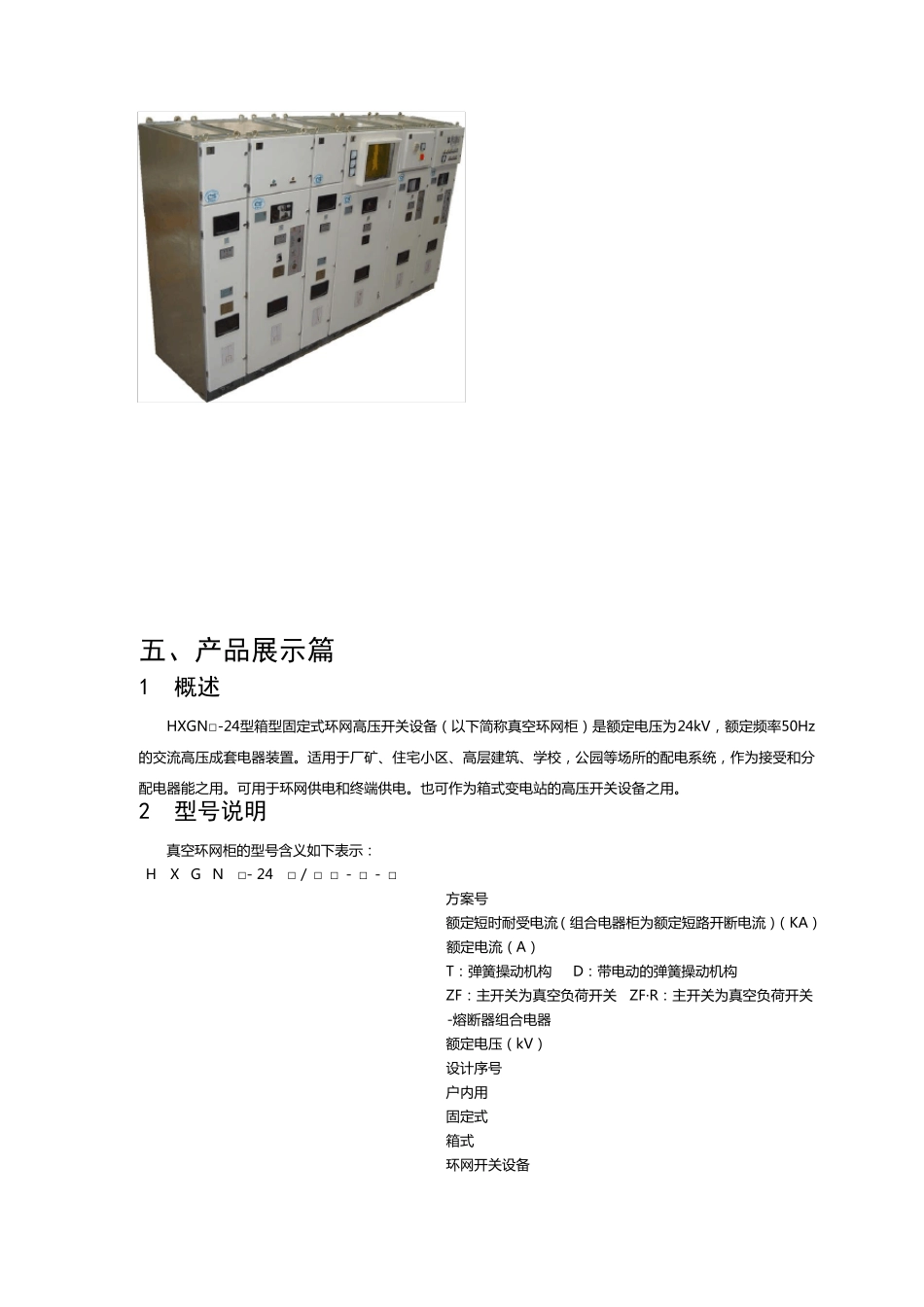

HXGN□-24 系列 箱型固定式环网高压开关设备 技术选型手册 五、产品展示篇 1 概述 HXGN□-24型 箱 型 固 定 式 环 网 高 压 开 关 设 备 （ 以 下 简 称 真 空 环 网 柜 ） 是 额 定 电 压 为 24kV， 额 定 频 率 50Hz的 交 流 高 压 成 套 电 器 装 置 。 适 用 于 厂 矿 、住 宅 小 区 、高 层 建 筑 、学 校 ， 公 园 等 场 所 的 配 电 系 统 ， 作 为 接 受 和 分配 电 器 能 之 用 。 可 用 于 环 网 供 电 和 终 端 供 电 。 也 可 作 为 箱 式 变 电 站 的 高 压 开 关 设 备 之 用 。 2 型号说明 真 空 环 网 柜 的 型 号 含 义 如 下 表 示 ： H X G N □- 24 □ / □ □ - □ - □ 方 案 号 额 定 短 时 耐 受 电 流 （ 组 合 电 器 柜 为 额 定 短 路 开 断 电 流 ） （ KA） 额 定 电 流 （ A） T： 弹 簧 操 动 机 构 D： 带 电 动 的 弹 簧 操 动 机 构 ZF： 主 开 关 为 真 空 负 荷 开 关 ZF·R： 主 开 关 为 真 空 负 荷 开 关 -熔 断 器 组 合 电 器 额 定 电 压 （ kV） 设 计 序 号 户 内 用 固 定 式 箱 式 环 网 开 关 设 备 3 执行标准 本 真 空 环 网 柜 符 合 GB3906《 3.6kV~40.5kV 交 流 金 属 封 闭 开 关 设 备 和 控 制 设 备 》 及 GB/T11022《 高 压 开关 设 备 和 控 制 设 备 标 准 的 共 用 技 术 要 求 》 标 准 的 有 关 规 定 。 4 使用条件 a） 周 围 空 气 温 度 不 高 于 +40℃ ， 不 低 于 -35℃ ； 24h内 的 平 均 气 温 不 得 高 于 +35℃ 。 b） 户 内 安 装 使 用 ， 使 用 地 点 的 海 拔 高 度 不 得 超 过 2000M。 c） 周 围 空 气 相 对 湿 度 在 最 高 温 度 为 +40℃ 时 不 超 过 50%， 在 较 低 温 度 时 允 许 有 较 大 的 相 对 湿 度 （ 例 如 +20℃ 时 为 90%） ； 应 考 虑 到 由 于 温 度 的 变 化 可 能 会 偶 然 产 生 凝 露 的 影 响 。 d） 设 备 安 装 时 与 垂 直 面 的 倾 斜 度 不 ...
