HYBT48V400AH储能锂电池系统方案

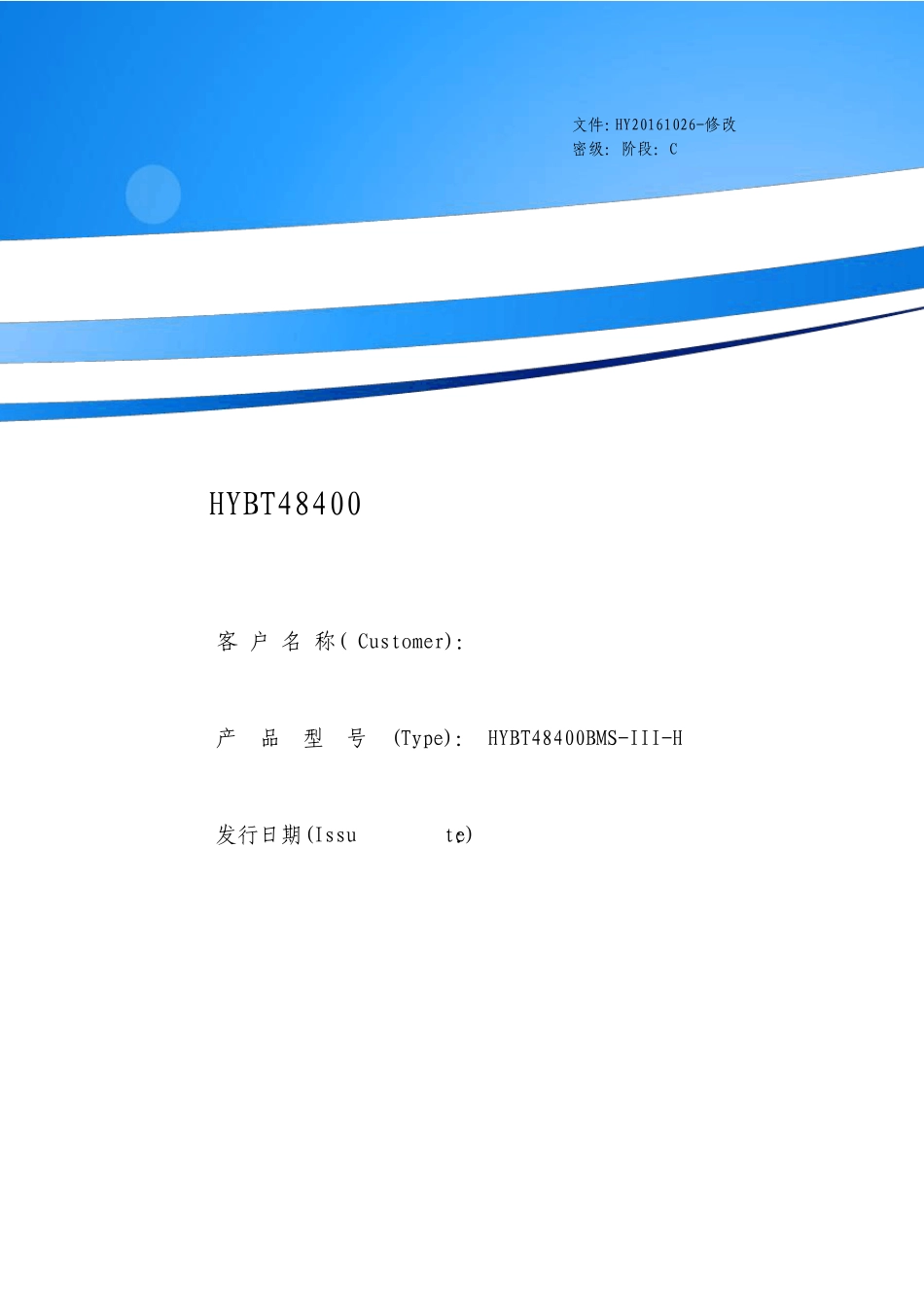

文件：HY20161026-修改密级：阶段：CHYBT48400锂电池储能系统方案客 户 名 称( Customer)：产品型号(Type)： HYBT48400BMS-III-H发行日期(IssuingDate)：-1 -任务来源：本技术方案适用于锂电池储能系统。本方案包含1 套HYBT48400BMS-III-H 锂电池组及其管理系统。本方案包括锂电池组、电池管理系统及其辅材的技术参数、参考标准、接口方式等内容。湖南合一能源科技有限公司HunanHeyiEnergyScience&TechnologyCo.,Ltd-2-一、内容综合储能系统：HYBT48400BMS-III-H锂电池储能系统主要由电池组、电池管理系统（BMS）和电池机柜构成，整个系统能够在电池管理系统监控下自动化运行，人机界面友好，运行状态可视化程度高。本产品具有集成化、小型化、轻型化、智能化、标准化、环保化等特点，可广泛应用于室内分布站、一体化基站、边际站、微蜂窝站、FTTX设备、WLAN设备、射频拉远、分布式供电等通信领域，也可用于接入网设备、远端交换局、移动通信设备、传输设备、移动应急通信车、交警消防应急通信系统、卫星地面站和微波通信设备等领域。参考标准：YDB032QB-H-005-2012《通信基站用磷酸铁锂电池》YDT2344.1-2011《通信用磷酸铁锂电池组第 1部分：集成式电池组》YDT1051-2010《通信局(站)电源系统总技术要求》YD/T5040-2010《通信电源设备工程安装设计规范》YDT1363.3-2005《通信局(站)电源、空调及环境集中监控管理系统》YDT983-1998《通信电源设备电磁兼容性限值及测量方法》GB/T31484-2015《电动汽车用动力蓄电池循环寿命要求及试验方法》GB/T31485-2015《电动汽车用动力蓄电池安全要求及试验方法》GB/T31486-2015《电动汽车用动力蓄电池电性能要求及试验方法》1.电池组电压为48V，容量为400Ah，是由520节 3.7V/2.5Ah、- 3 -单体三元 18650电池串联和电池管理系统放置于机箱内的一体化集成式电池组。单个电池组型号为 48V100Ah，本产品可多个并联扩容使用来提升后备供电支持时间，并联后产品为 48V400Ah，可通过地址开关设定各个产品地址，并通过 RS485接口进行级联通信；随着现代通信设备趋向于集成化、小型化、轻型化、前端化的高要求发展，能够替代传统铅酸蓄电池无法满足使用要求的各种通信场合。2.产品特点： 三元锂电池：安全可靠、能量密度高、生产材料及生产、使用过程绿色环保、能量密度高，放电平台稳定。 集成式设计：13节串联电池模块+电池管理系统+机箱。 模块化设计，可按实际需要多个串、并联来增加输出功...
