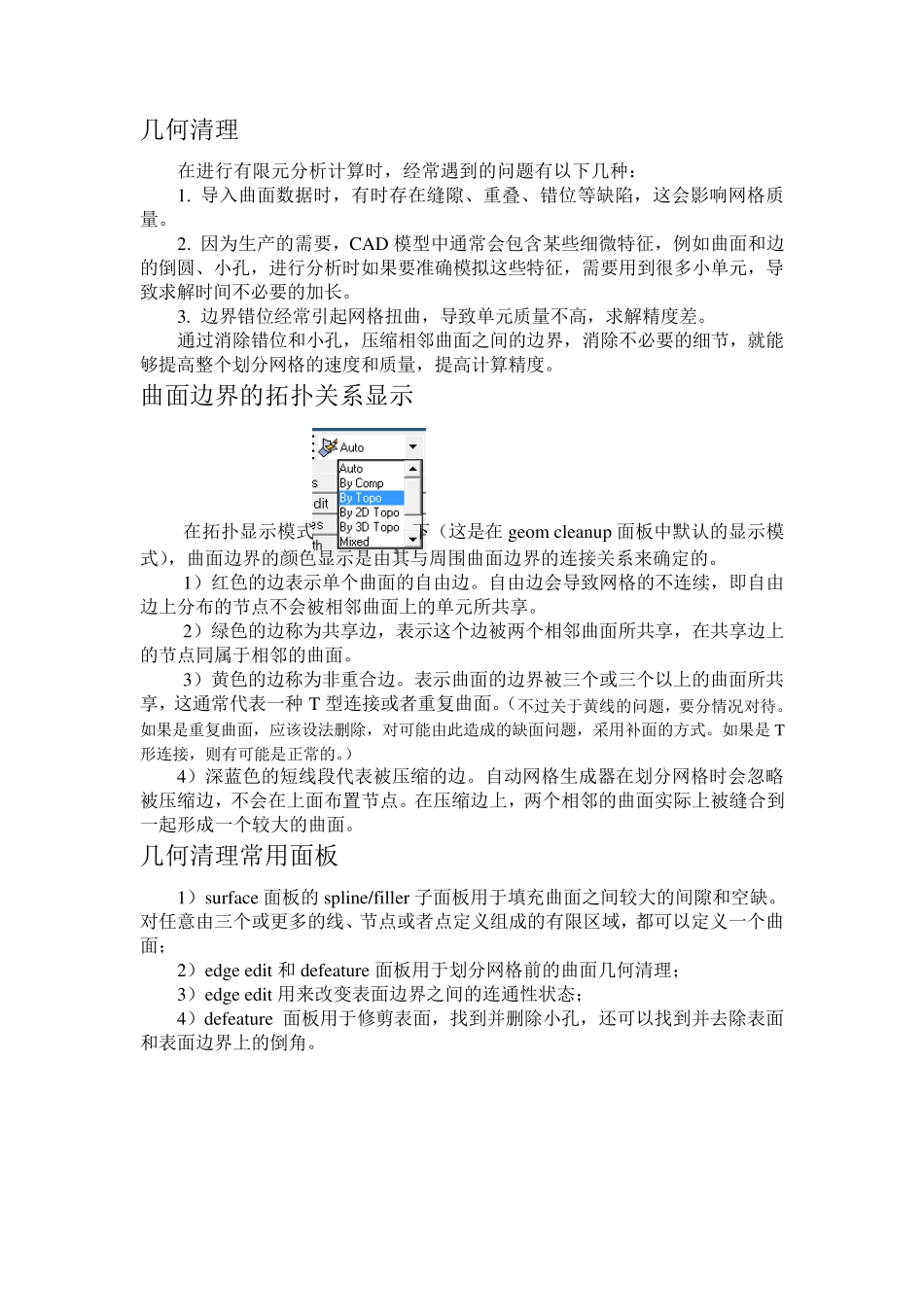

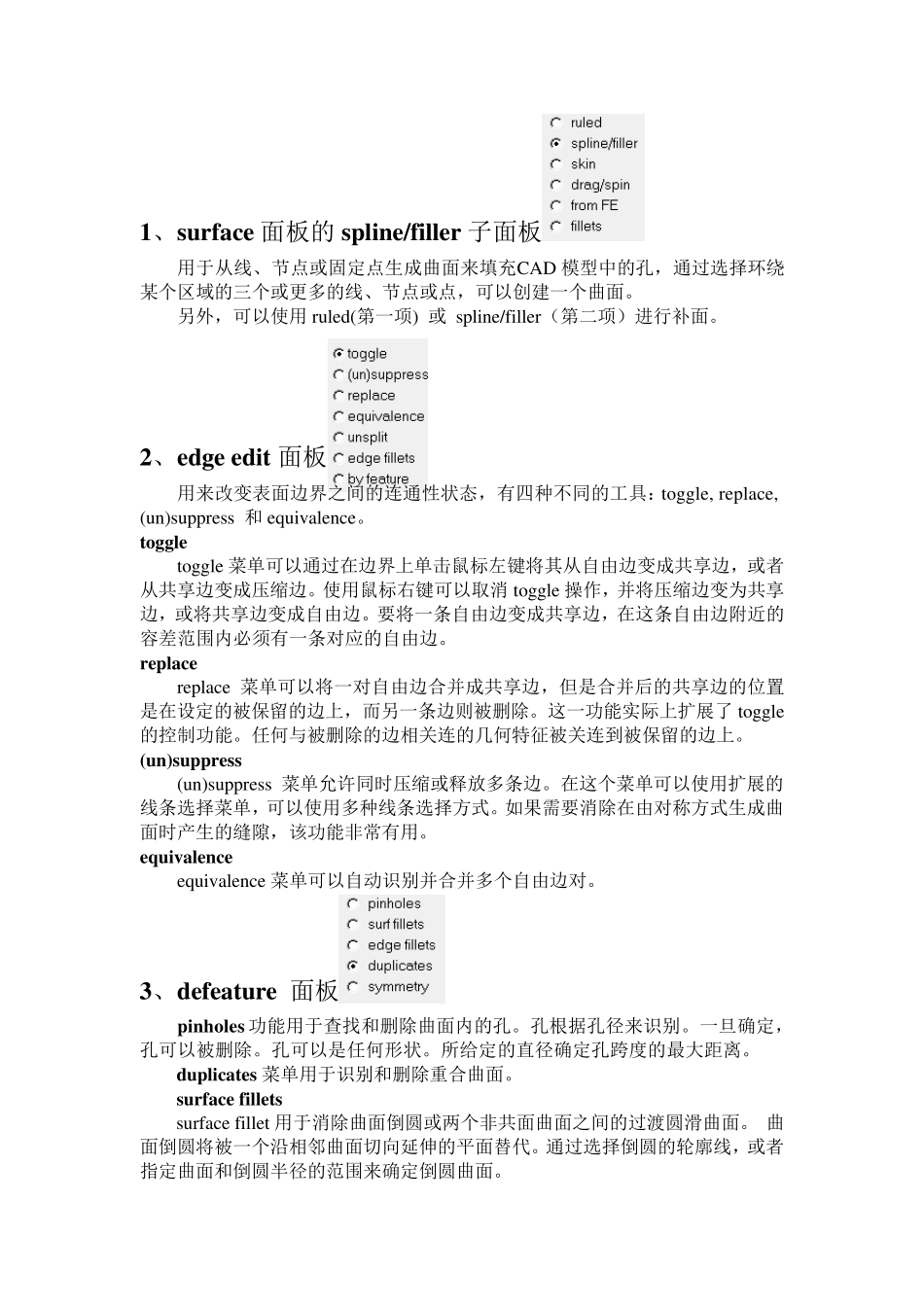

几何清理 在进行有限元分析计算时，经常遇到的问题有以下几种： 1. 导入曲面数据时，有时存在缝隙、重叠、错位等缺陷，这会影响网格质量。 2. 因为生产的需要，CAD 模型中通常会包含某些细微特征，例如曲面和边的倒圆、小孔，进行分析时如果要准确模拟这些特征，需要用到很多小单元，导致求解时间不必要的加长。 3. 边界错位经常引起网格扭曲，导致单元质量不高，求解精度差。 通过消除错位和小孔，压缩相邻曲面之间的边界，消除不必要的细节，就能够提高整个划分网格的速度和质量，提高计算精度。 曲面边界的拓扑关系显示 在拓扑显示模式下（这是在geom cleanu p 面板中默认的显示模式），曲面边界的颜色显示是由其与周围曲面边界的连接关系来确定的。 1）红色的边表示单个曲面的自由边。自由边会导致网格的不连续，即自由边上分布的节点不会被相邻曲面上的单元所共享。 2）绿色的边称为共享边，表示这个边被两个相邻曲面所共享，在共享边上的节点同属于相邻的曲面。 3）黄色的边称为非重合边。表示曲面的边界被三个或三个以上的曲面所共享，这通常代表一种T 型连接或者重复曲面。（不过关于黄线的问题，要分情况对待。如果是重复曲面，应该设法删除，对可能由此造成的缺面问题，采用补面的方式。如果是 T形连接，则有可能是正常的。） 4）深蓝色的短线段代表被压缩的边。自动网格生成器在划分网格时会忽略被压缩边，不会在上面布置节点。在压缩边上，两个相邻的曲面实际上被缝合到一起形成一个较大的曲面。 几何清理常用面板 1）su rface 面板的spline/filler 子面板用于填充曲面之间较大的间隙和空缺。对任意由三个或更多的线、节点或者点定义组成的有限区域，都可以定义一个曲面； 2）edge edit 和 defeatu re 面板用于划分网格前的曲面几何清理； 3）edge edit 用来改变表面边界之间的连通性状态； 4）defeatu re 面板用于修剪表面，找到并删除小孔，还可以找到并去除表面和表面边界上的倒角。 1、surface 面板的 spline/filler 子面板 用于从线、节点或固定点生成曲面来填充CAD 模型中的孔，通过选择环绕某个区域的三个或更多的线、节点或点，可以创建一个曲面。 另外，可以使用 ru led(第一项) 或 spline/filler（第二项）进行补面。 2、edge edit 面板 用来改变表面边界之间的连通性状态，有四种不同的工具：toggle, replace, (u n)su ppress 和 equ iv alence。 toggle to...
