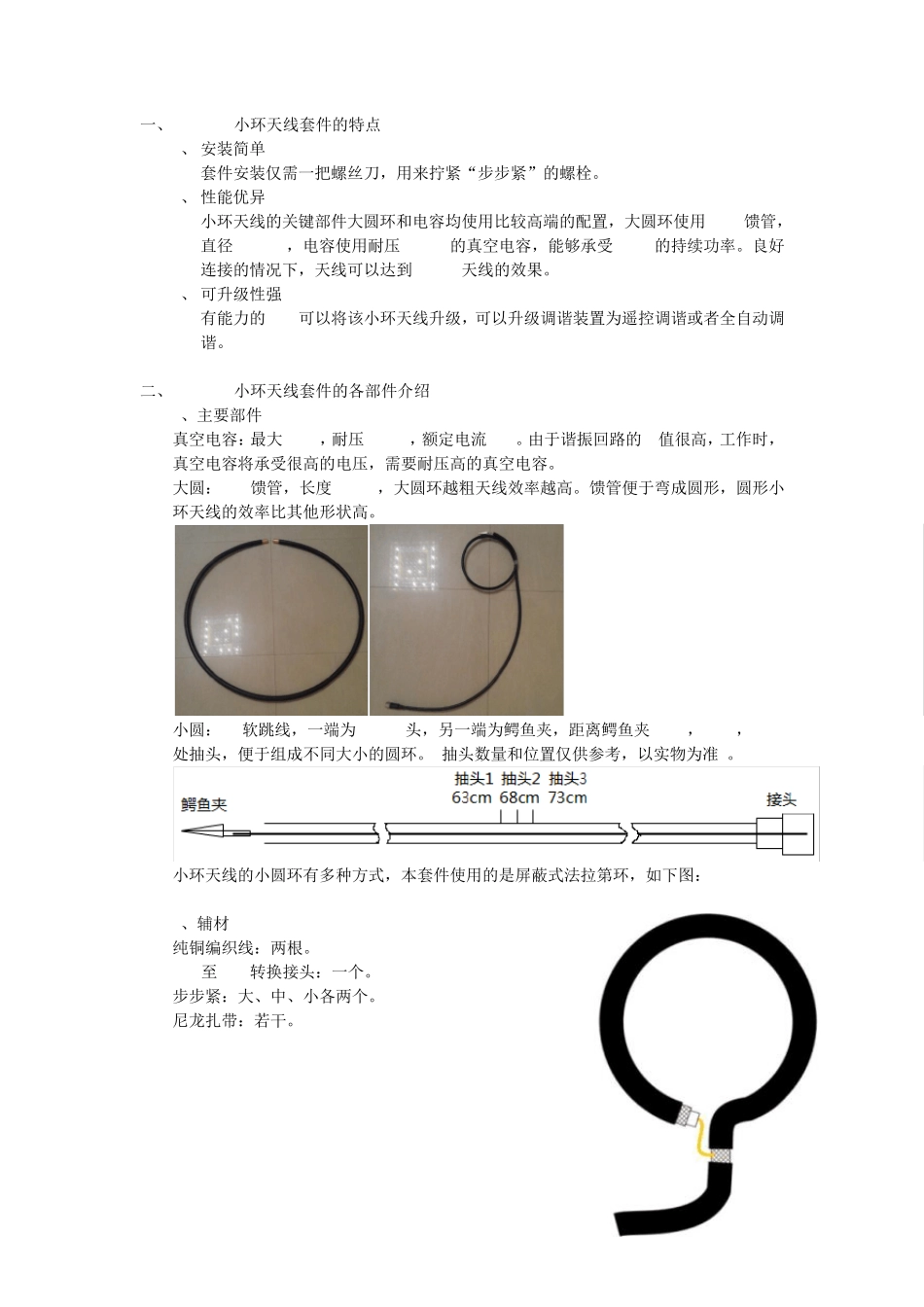

ICC 小环天线套件安装使用说明书 V 1.1 BG4ICC 一、 ICC小环天线套件的特点 1、 安装简单 套件安装仅需一把螺丝刀,用来拧紧“步步紧”的螺栓。 2、 性能优异 小环天线的关键部件大圆环和电容均使用比较高端的配置,大圆环使用7/8馈管,直径 2.25cm,电容使用耐压 7.5KV的真空电容,能够承受 100W的持续功率。良好连接的情况下,天线可以达到 1/4GP天线的效果。 3、 可升级性强 有能力的HAM可以将该小环天线升级,可以升级调谐装置为遥控调谐或者全自动调谐。 二、 ICC小环天线套件的各部件介绍 1、主要部件 真空电容:最大 400P,耐压 7.5KV,额定电流 40A。由于谐振回路的Q值很高,工作时,真空电容将承受很高的电压,需要耐压高的真空电容。 大圆:7/8馈管,长度 320cm,大圆环越粗天线效率越高。馈管便于弯成圆形,圆形小环天线的效率比其他形状高。 小圆:-9软跳线,一端为 1/2 n头,另一端为鳄鱼夹,距离鳄鱼夹 63cm,68cm,78cm处抽头,便于组成不同大小的圆环。(抽头数量和位置仅供参考,以实物为准)。 小环天线的小圆环有多种方式,本套件使用的是屏蔽式法拉第环,如下图: 2、辅材 纯铜编织线:两根。 N-K至 M-K转换接头:一个。 步步紧:大、中、小各两个。 尼龙扎带:若干。 三、 ICC小环天线套件的安装方法 第一步:制作支架 找50cm和150cm绝缘杆各一根,可以使用装修用的木龙骨,或者PVC管之类。将两根绝缘杆用扎带连接成如图的“T”形,下面将使用这个支架固定大、小园环和真空电容。 第二步:固定大圆环 将大圆环弯成近似圆形,然后按照图中的样子用扎带固定在 T形架的横梁上。大圆需要固定牢固,可以使用配备的步步紧加固。 第三步:固定小圆环 将小圆环的鳄鱼夹夹在合适的抽头上,弯成圆形,按照图示的样子固定在 T形架的竖梁上,固定不要太紧,以便于安装弯成后天线的调试。 第四步:固定、连接真空电容 将真空电容用扎带固定在大环开口处下方合适的位置,可用多条扎带固定牢固,防止电容脱落损坏。然后将铜编织带使用大小合适的步步紧压接在电容的两极以及大圆开口的两端。 如果您的焊接技术足够好,可以直接将铜编织带或者馈管剥下来的铜皮焊接。编织带与馈管之间的焊接相对比较容易,而与真空电容之间的焊接比较困难,需要谨慎,防止由于器件受热不均导致胀裂。 注意:一定要先固定后连接,防止电容滑落损坏。 注意:大圆环和小圆环之间没有任何连接。 A:扎带固定...
