IGBT中频感应熔炼炉技术说明

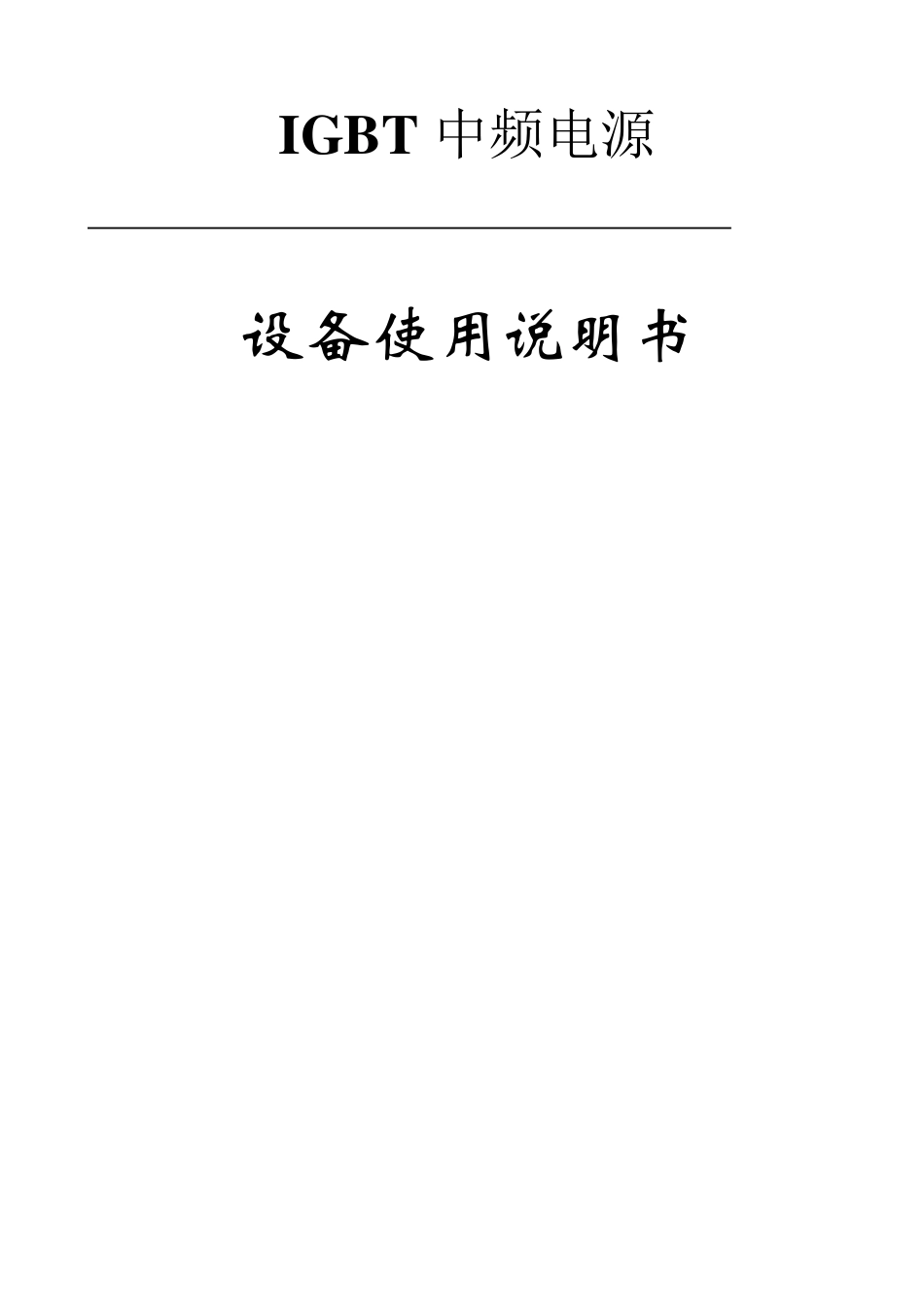

IGBT中频感应熔炼炉技术说明_第1页
1/12

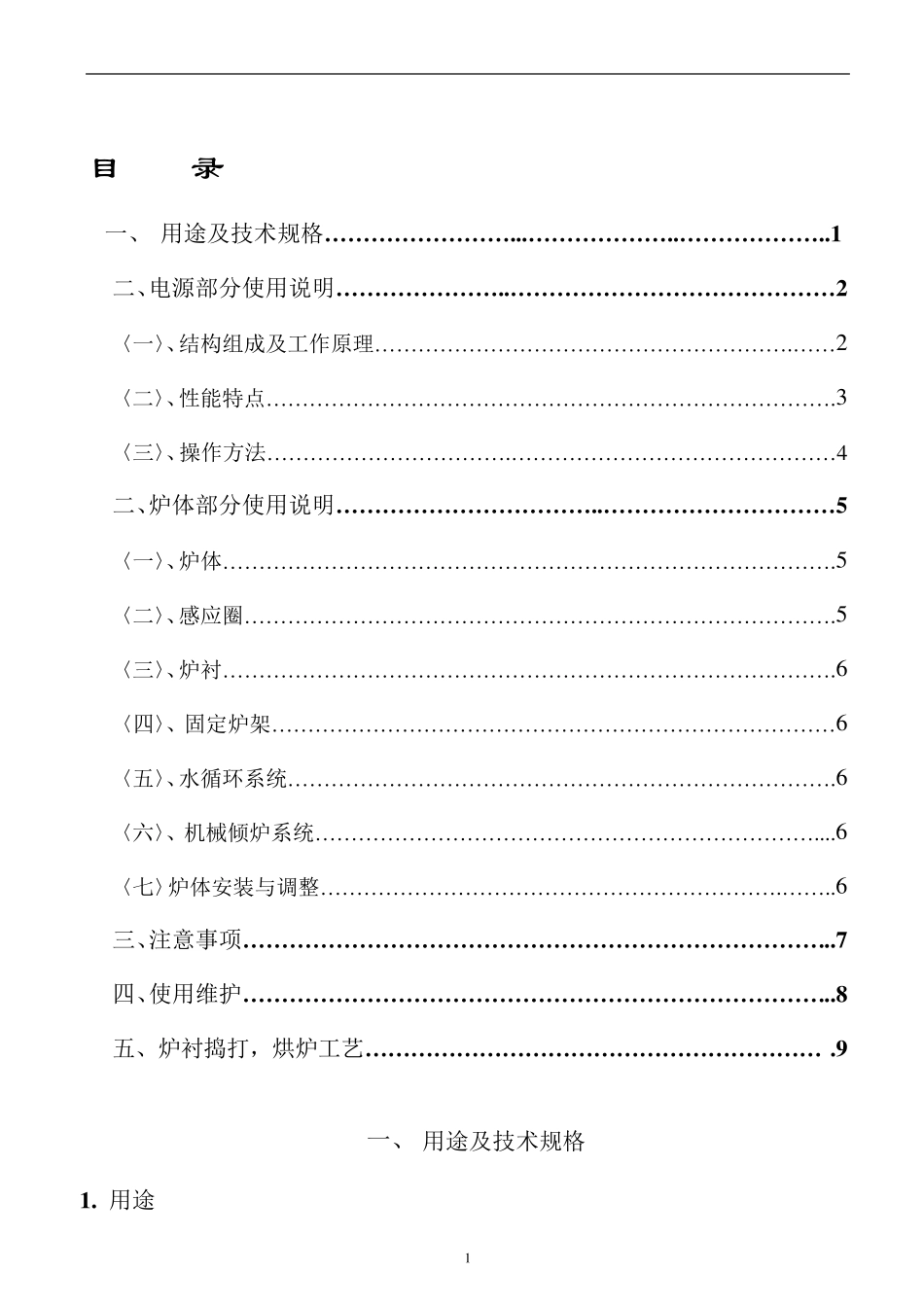

IGBT中频感应熔炼炉技术说明_第2页
2/12
IGBT中频感应熔炼炉技术说明_第3页
3/12
IGBT 中频电源 设 备 使 用 说 明 书 1 目 录 一、 用途及技术规格……………………...………………..………………..1 二、电源部分使用说明…………………..……………………………………2 〈一〉、结构组成及工作原理………………………………………………….……2 〈二〉、性能特点…………………………………………………………………….3 〈三〉、操作方法…………………………….………………………………………4 二、炉体部分使用说明……………………………..…………………………5 〈一〉、炉体………………………………………………………………………….5 〈二〉、感应圈……………………………………………………………………….5 〈三〉、炉衬………………………………………………………………………….6 〈四〉、固定炉架……………………………………………………………………6 〈五〉、水循环系统………………………………………………………………….6 〈六〉、机械倾炉系统……………………………………………………………....6 〈七〉炉体安装与调整……………………………………………………….……..6 三、注意事项…………………………………………………………………..7 四、使用维护…………………………………………………………………..8 五、炉衬捣打,烘炉工艺…………………………………………………… .9 一、 用途及技术规格 1 . 用途 2 本 产 品 适 用 于 钢 、 铁 黑 色 金 属 的 熔 炼 及 升 温 , 也 可 用 于 熔 炼 铜 、 铝 等 有 色 金 属 。 2. 技 术 规 格 及 基 本 要 求 2.1 技 术 规 格 名 称 单 位 GW-0.5 GW-1.0 GW-2.0 GW-3.0 电 炉 额 定 容 量 吨 0.5 1.0 2.0 3.0 成 套 设 备 额 定 功 率 KW 300 600 1200 1800 逆 变 输 出 频 率 HZ 2000 1000 500 200 三 相 进 线 电 压 V 380 380 380 575 设 备 进 线 相 数 /频 率 φ /Hz 3/50 成 套 设 备 功 率 因 数 / 不 小 于 0.97 成 套 设 备 耗 水 量 t/h 20 30 45 60 电 炉 额 定 电 压 V 2800 2800 2800 2800 电 炉 额 定 温 度 ℃ 1700 2.2 基 本 要 求 2.2.1 本 产 品 技 术 条 件 符 合 JB/T4280 中 的 有 关 规...
