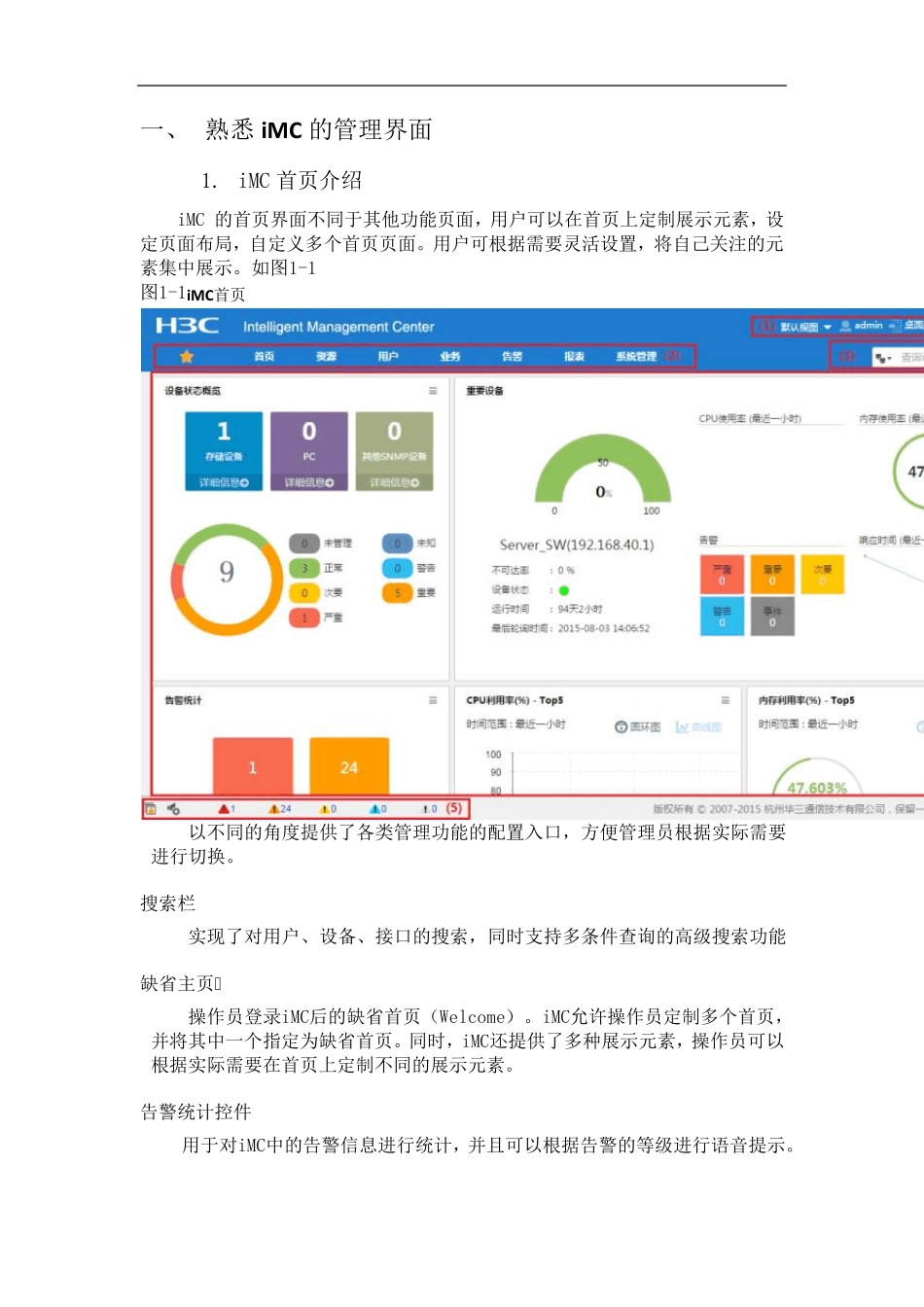

一、 熟悉 iMC 的管理界面 1. iMC 首页介绍 iMC 的首页界面不同于其他功能页面,用户可以在首页上定制展示元素,设定页面布局,自定义多个首页页面。用户可根据需要灵活设置,将自己关注的元素集中展示。如图1-1 图1-1iMC首页 以自上而下从左到右的顺序,iMC 首页界面分为如下 5 个部分。 管理链接 显示了当前登录的操作员信息以及相关的功能链接。将鼠标移动到操作员名称上可以看到当前操作员的登录时间和登录IP地址。 导航条 以不同的角度提供了各类管理功能的配置入口,方便管理员根据实际需要进行切换。 搜索栏 实现了对用户、设备、接口的搜索,同时支持多条件查询的高级搜索功能 缺省主页 操作员登录iMC后的缺省首页(Welcome)。iMC允许操作员定制多个首页,并将其中一个指定为缺省首页。同时,iMC还提供了多种展示元素,操作员可以根据实际需要在首页上定制不同的展示元素。 告警统计控件 用于对iMC中的告警信息进行统计,并且可以根据告警的等级进行语音提示。 2. iMC 功能页界面 iMC功能页界面如图1-2所示,除首页外,其他功能页的界面相同,这里仅以资源功能页为例,管理链接、功能页签和搜索栏与首页界面相同,这里不再介绍。 图1-2 功能页界面 功能页界面不同于首页的地方,以从左到右的顺序,分为如下两个部分。 表1-1功能页界面 序号 名称 说明 ⑴ 导航树 列出了当前功能页签对应的操作链接。 ⑵ 操作区 该区域主要用于信息展示以及相关功能的操作。 从图1-2中我们可以看到如下信息: • 自 定 义 视 图、设 备 视 图的图标 颜 色 与视 图中严 重 级 别 最 高 的设 备 图标 颜 色 一 致 ; • 设 备 视 图快 照 下按 照 类 别 列出了网 络 中各 类 设 备 的数 量 以及设 备 当前的最 高告 警 级 别 ; • 存 在 故 障 的设 备 列表列出了处 于不同告 警 级 别 的设 备 ,并根据严 重 程度进行排列,仅在 存 在 故 障 设 备 时才显示; • 性能监控区域列出了多种用户关心的性能指标 。界面中的视 图、设 备 类 型图标均为链接,点击后在 操作区中将显示其中包含的设 备 信息列表。 3. 页签下拉菜单 iMC的功能页签提供了方便 的下拉菜单,如图1-3所示。 图1-3 页签下拉菜单 页签下拉菜单使管理员可以迅速定位到自己需要的功能,这里以业务页签为例。将鼠标指针移动至业务功能页签,页签下...
