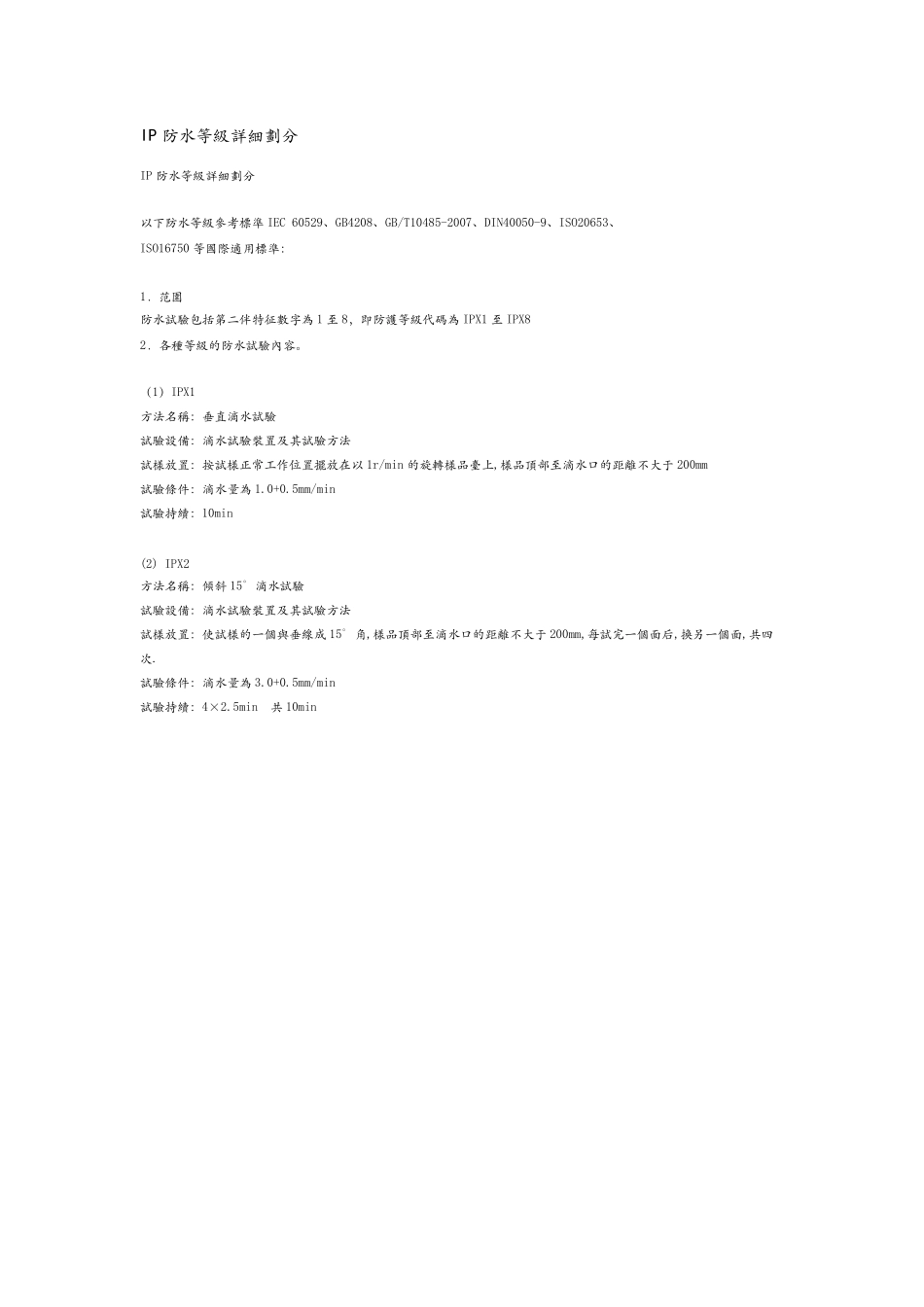

IP 防水等級詳細劃分 IP 防水等級詳細劃分 以下防水等級參考標準 IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、 ISO16750 等國際適用標準： 1．范圍 防水試驗包括第二伴特征數字為 1 至 8，即防護等級代碼為 IPX1 至 IPX8 2．各種等級的防水試驗內容。 （1）IPX1 方法名稱：垂直滴水試驗 試驗設備：滴水試驗裝置及其試驗方法 試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上,樣品頂部至滴水口的距離不大于 200mm 試驗條件：滴水量為 1.0+0.5mm/min 試驗持續：10min (2) IPX2 方法名稱：傾斜 15°滴水試驗 試驗設備：滴水試驗裝置及其試驗方法 試樣放置：使試樣的一個與垂線成 15°角,樣品頂部至滴水口的距離不大于 200mm,每試完一個面后,換另一個面,共四次. 試驗條件：滴水量為 3.0+0.5mm/min 試驗持續：4×2.5min 共 10min (3) IPX3 方法名稱：淋雨試驗 a.擺管式淋水試驗 試驗設備：擺管式淋水濺水試驗 試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。 試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動(2×120°) 約 4s 。 試驗壓力：400kPa 試驗時間：連續淋水10 min；試驗5min 后樣品旋轉90° b. 噴頭式淋水試驗 試驗設備：手持式淋水濺水試驗裝置， 試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm 至 500mm 之間 試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min(不包括安裝面積)，最少 5 min 。 (4）IPX4 方法名稱：濺水試驗； a．擺管式濺水試驗 試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。 試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07 L/min ； 噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動(2×360°) 約 12s 。 試驗時間：與上述第（3）條IPX3 之 a 款均相同 (即 10 min ) ...
