IQview功能说明书

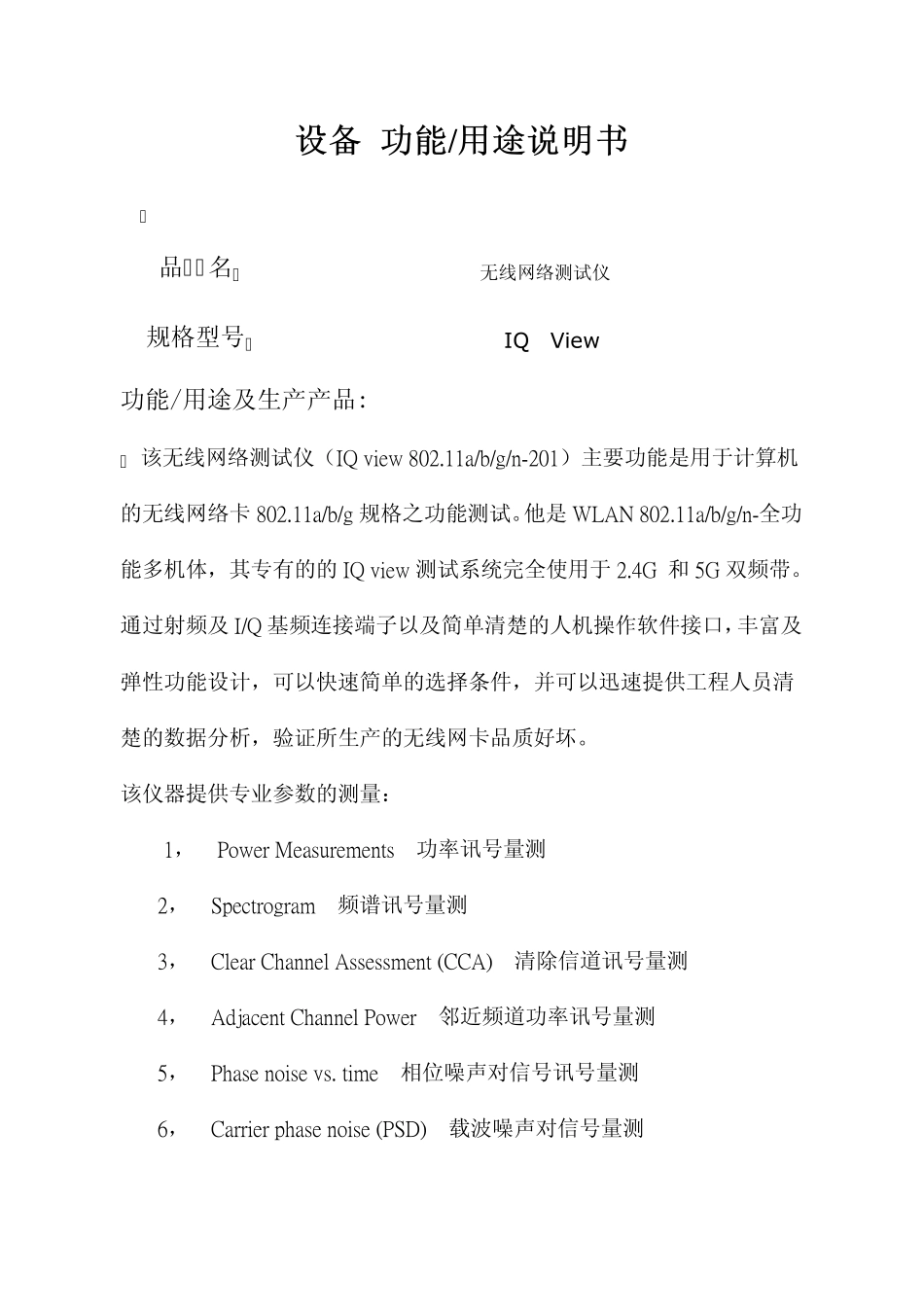

IQview功能说明书_第1页
1/6

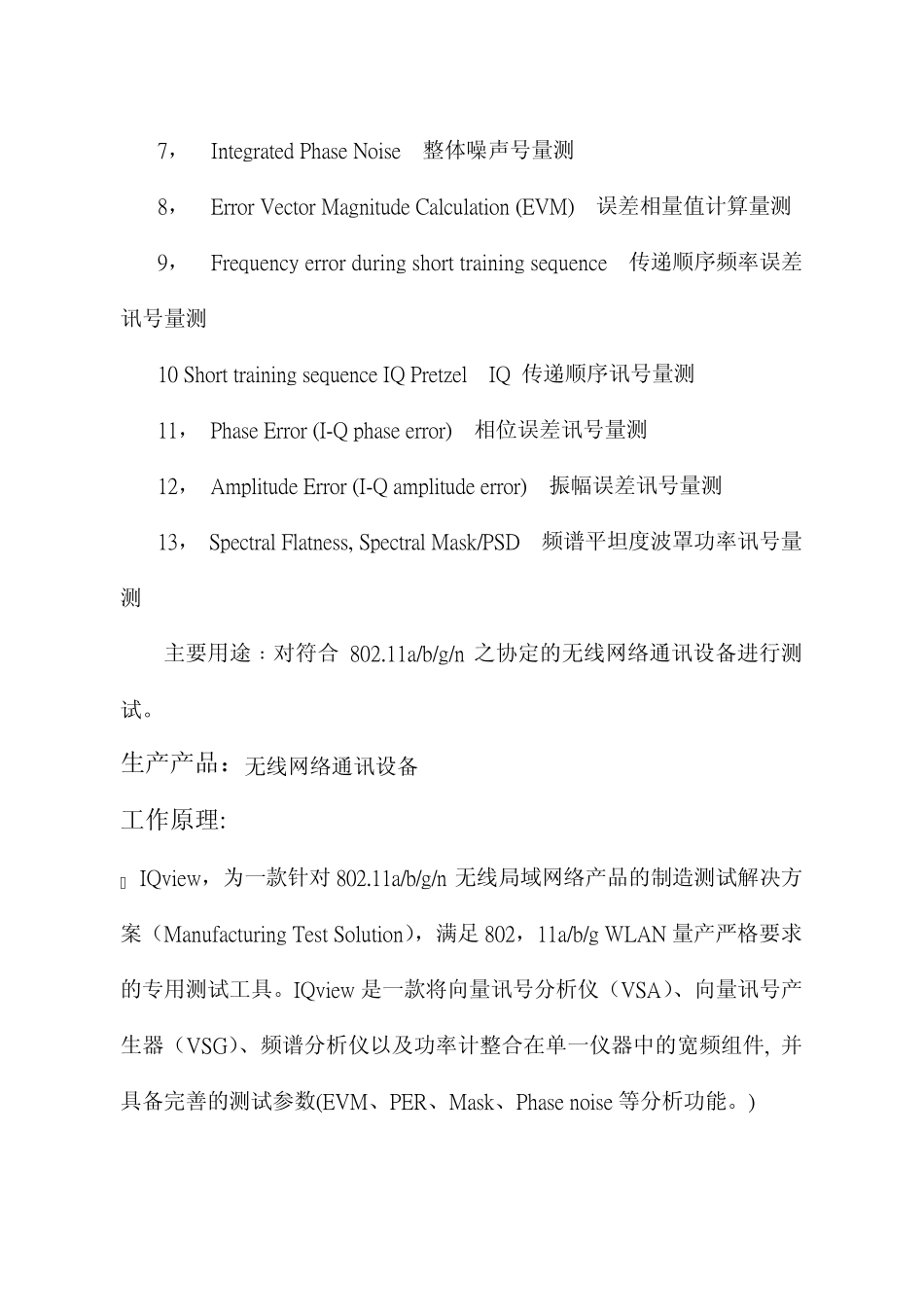

IQview功能说明书_第2页
2/6

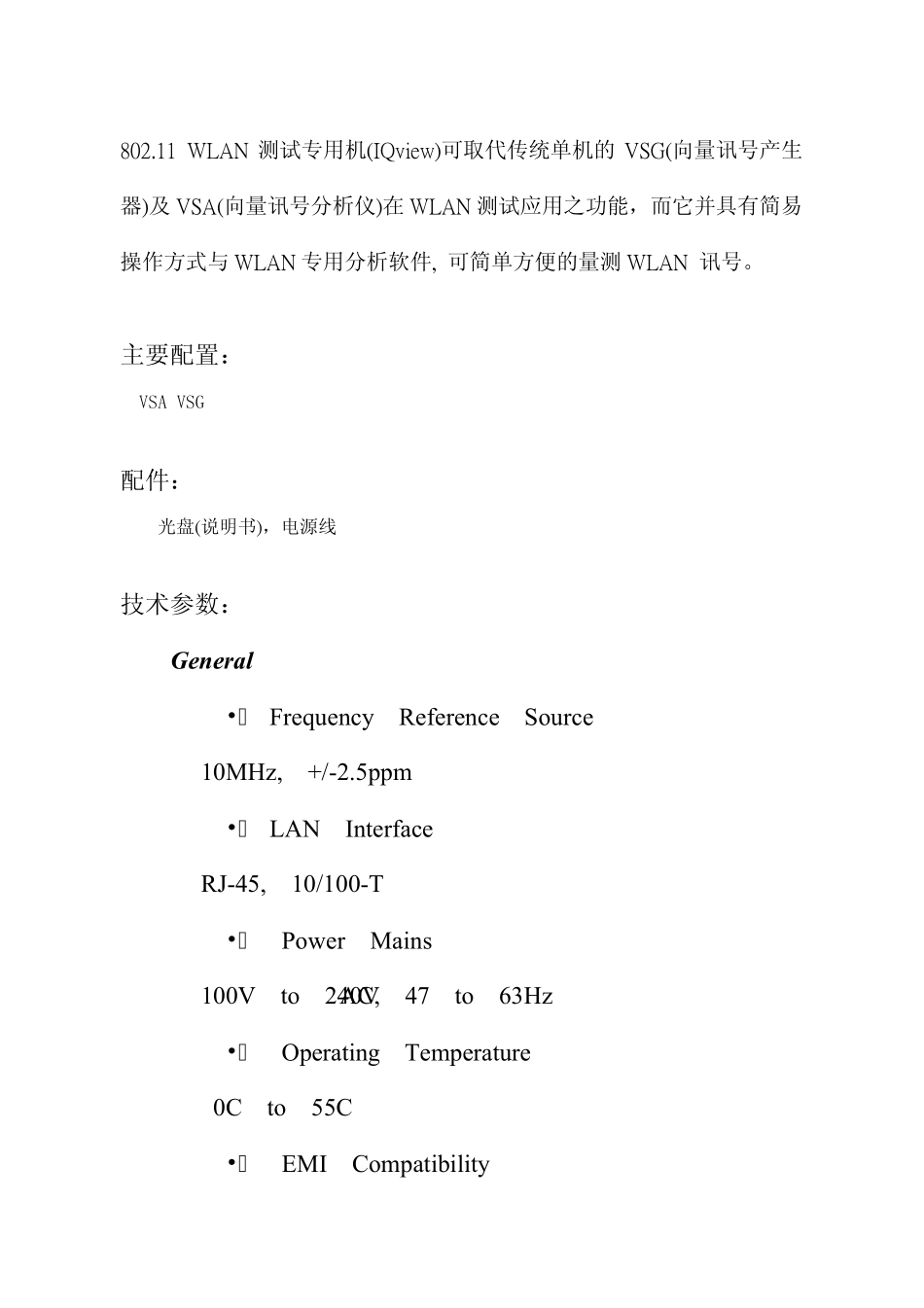

IQview功能说明书_第3页
3/6
设备 功能/用途说明书 品 名 无线网络测试仪 规 格 型 号 IQ View 功 能 /用 途 及 生 产 产 品 : 该无线网络测试仪(IQ view 802.11a/b/g/n-201)主要功能是用于计算机的无线网络卡 802.11a/b/g 规格之功能测试。他是 WLAN 802.11a/b/g/n-全功能多机体,其专有的的 IQ view 测试系统完全使用于 2.4G 和 5G 双频带。通过射频及 I/Q 基频连接端子以及简单清楚的人机操作软件接口,丰富及弹性功能设计,可以快速简单的选择条件,并可以迅速提供工程人员清楚的数据分析,验证所生产的无线网卡品质好坏。 该仪器提供专业参数的测量: 1, Pow er Measurements 功率讯号量测 2, Spectrogram 频谱讯号量测 3, Clear Channel Assessment (CCA) 清除信道讯号量测 4, Adjacent Channel Pow er 邻近频道功率讯号量测 5, Phase noise vs. time 相位噪声对信号讯号量测 6, Carrier phase noise (PSD) 载波噪声对信号量测 7, Integrated Phase Noise 整体噪声号量测 8, Error Vector Magnitude Calculation (EVM) 误差相量值计算量测 9, Frequency error during short training sequence 传递顺序频率误差讯号量测 10 Short training sequence IQ Pretzel IQ 传递顺序讯号量测 11, Phase Error (I-Q phase error) 相位误差讯号量测 12, Amplitude Error (I-Q amplitude error) 振幅误差讯号量测 13, Spectral Flatness, Spectral Mask/PSD 频谱平坦度波罩功率讯号量测 主要用途﹕对符合802.11a/b/g/n 之协定的无线网络通讯设备进行测试。 生产产品:无线网络通讯设备 工作原理: IQview,为一款针对802.11a/b/g/n 无线局域网络产品的制造测试解决方案(Manufacturing Test Solution),满足 802,11a/b/g WLAN 量产严格要求的专用测试工具。IQview 是一款将向量讯号分析仪(VSA)、向量讯号产生器(VSG)、频谱分析仪以及功率计整合在单一仪器中的宽频组件, 并具备完善的测试参数(EVM、PER、Mask、Phase noise 等分析功能。) 802.11 WLAN 测试专用机(IQview )可取代传统单机的 VSG(向量讯号产生器)及 VSA(向量讯号分析仪)在 WLAN 测试应用之功能,而它并具有简易操作方式与 WLAN 专用分析软件, 可简单方便的量测 WLAN 讯号。 主要配置: VSA VSG 配件: 光盘(说明书),电源线 技术参数: ...
