IR再生式干燥机培训手册

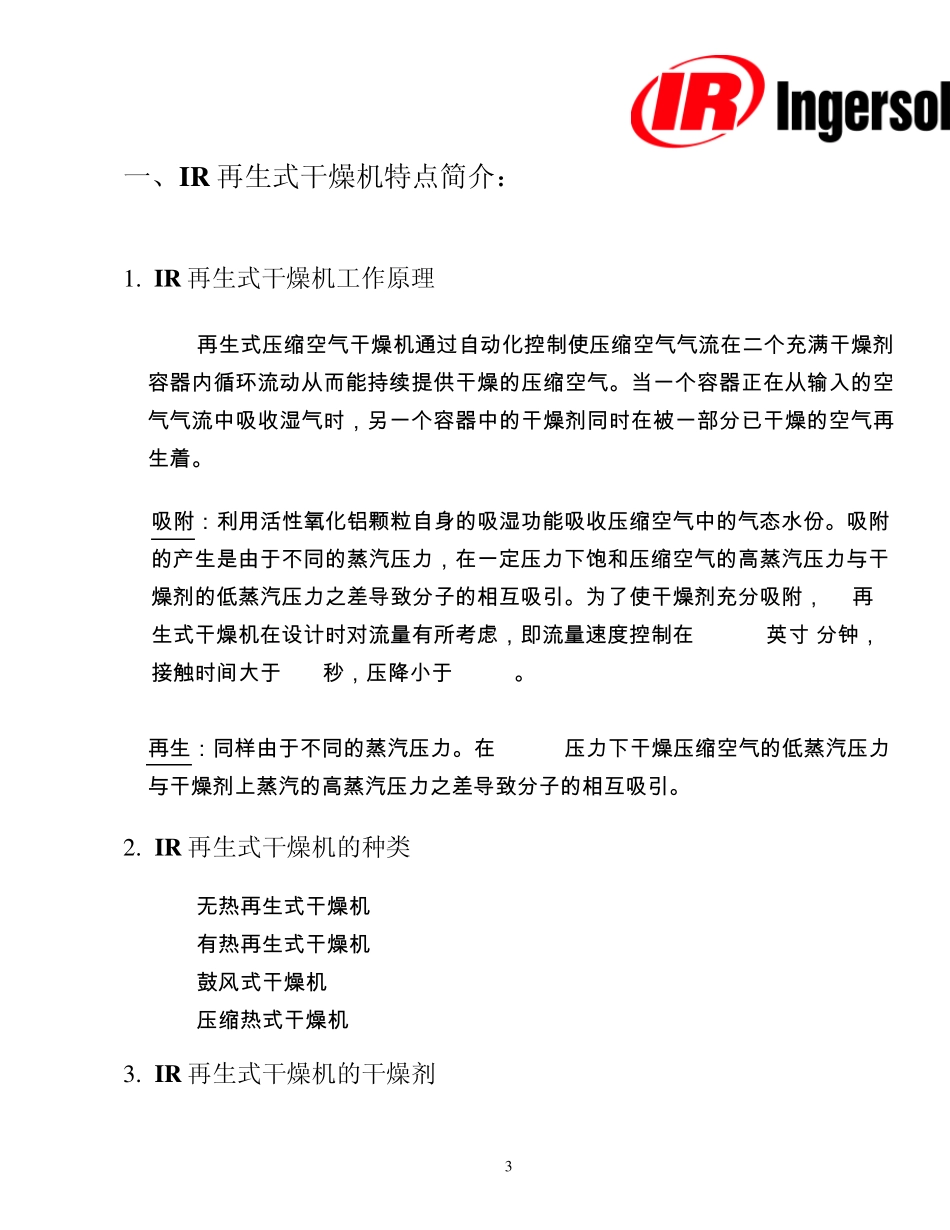

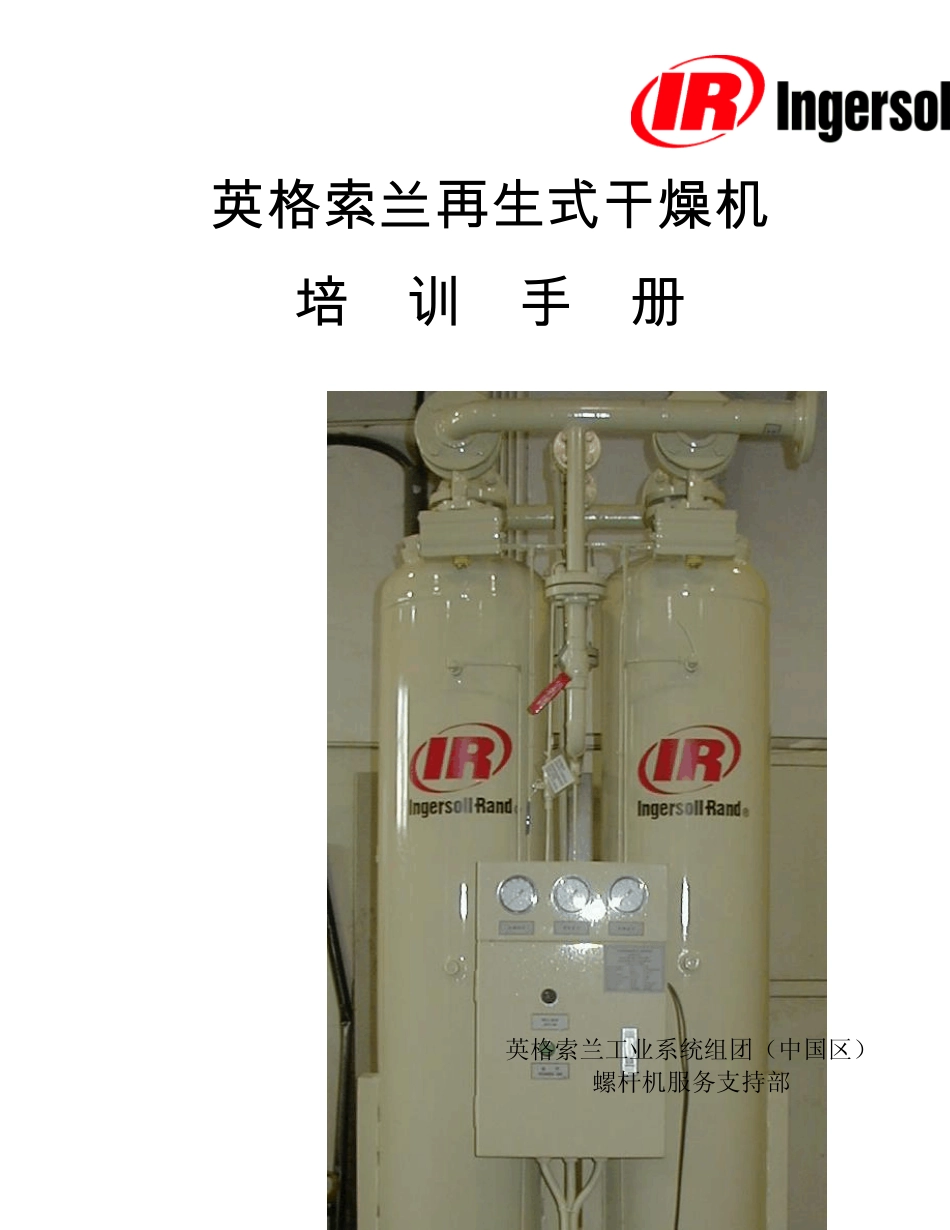

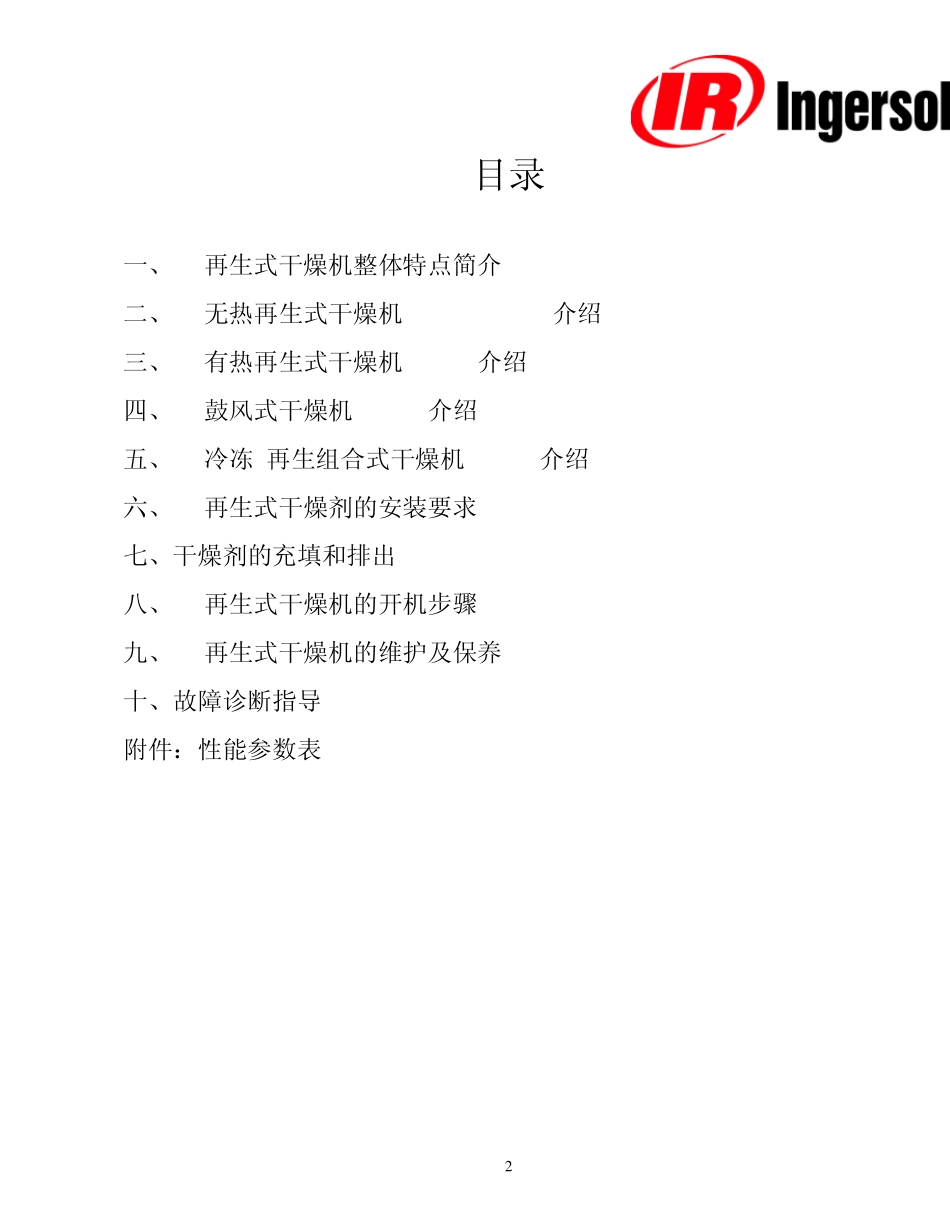

1 英 格 索 兰再生式干燥机 培 训 手 册 英格索兰工业系统组团（中国区） 螺杆机服务支持部 2 目录 一、IR再生式干燥机整体特点简介 二、IR无热再生式干燥机(IRMD / IRD)介绍 三、IR有热再生式干燥机(IRED)介绍 四、IR鼓风式干燥机(IRBD)介绍 五、IR冷冻/再生组合式干燥机(IRCD)介绍 六、IR再生式干燥剂的安装要求 七、干燥剂的充填和排出 八、IR再生式干燥机的开机步骤 九、IR再生式干燥机的维护及保养 十、故障诊断指导 附件：性能参数表 3 一、IR 再生式干燥机特点简介： 1 . IR 再生式干燥机工作原理 再 生 式 压 缩 空 气 干 燥 机 通 过 自 动 化 控 制 使 压 缩 空 气 气 流 在 二 个 充 满 干 燥 剂容 器 内 循 环 流 动 从 而 能 持 续 提 供 干 燥 的 压 缩 空 气 。当一个 容 器 正在 从 输入的 空气 气 流 中吸收湿气 时，另一个 容 器 中的 干 燥 剂 同时在 被一部分已干 燥 的 空 气 再生 着。 吸附：利用活性氧化 铝颗粒自 身的 吸湿功能 吸收压 缩 空 气 中的 气 态水份。吸附的 产生 是由于不同的 蒸汽压 力，在 一定压 力下饱和压 缩 空 气 的 高蒸汽压 力与干燥 剂 的 低蒸汽压 力之差导致分子的 相互吸引。为了使 干 燥 剂 充 分吸附，IR再生 式 干 燥 机 在 设计时对流 量有所考虑，即流 量速度控 制 在 40~60英寸/分钟，接触时间大于 5.5秒，压 降小于 3psiD。 再 生 ：同样由于不同的 蒸汽压 力。在 0 psig压 力下干 燥 压 缩 空 气 的 低蒸汽压 力与干 燥 剂 上蒸汽的 高蒸汽压 力之差导致分子的 相互吸引。 2 . IR 再生式干燥机的种类 无热再 生 式 干 燥 机 有热再 生 式 干 燥 机 鼓风式 干 燥 机 压 缩 热式 干 燥 机 3 . IR 再生式干燥机的干燥剂 4 IR再 生 式 干 燥 剂 标 准 型 号 采 用 A级 活 性 氧 化 铝 。处 理 量 为 0.5~14M3/min的干 燥 剂 ， 采 用 直 径 为 3.2mm的 氧 化 铝 颗 粒 。处 理 量 大 于 14M3/min的 干 燥 剂 ， 用总 量 80%的 直 径 为 3.2mm的 氧 化 铝 颗 粒 和 总 量 20%的 直 径 为 6.35mm的 氧 化 铝颗 粒 ， 这 样 有 助 于 压 缩 空 气 提 供 干 燥 塔 时 的 气 ...
