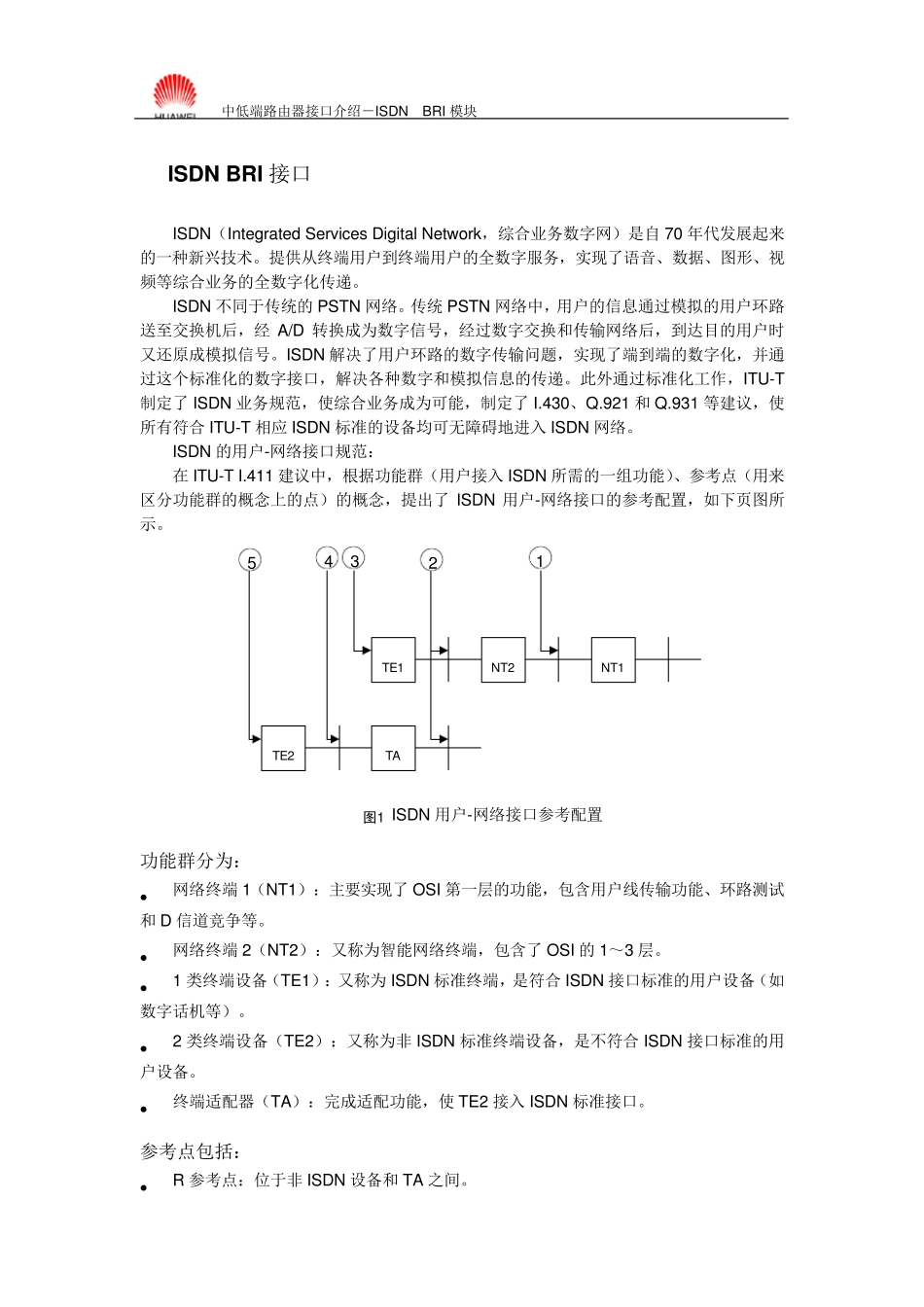

中低端路由器接口介绍－ISDN BRI 模块 ISDN BRI 接口 ISDN（Integrated Services Digital Netw ork，综合业务数字网）是自70 年代发展起来的一种新兴技术。提供从终端用户到终端用户的全数字服务，实现了语音、数据、图形、视频等综合业务的全数字化传递。 ISDN 不同于传统的PSTN 网络。传统 PSTN 网络中，用户的信息通过模拟的用户环路送至交换机后，经 A/D 转换成为数字信号，经过数字交换和传输网络后，到达目的用户时又还原成模拟信号。ISDN 解决了用户环路的数字传输问题，实现了端到端的数字化，并通过这个标准化的数字接口，解决各种数字和模拟信息的传递。此外通过标准化工作，ITU-T制定了ISDN 业务规范，使综合业务成为可能，制定了I.430、Q.921 和 Q.931 等建议，使所有符合ITU-T 相应 ISDN 标准的设备均可无障碍地进入 ISDN 网络。 ISDN 的用户-网络接口规范： 在 ITU-T I.411 建议中，根据功能群（用户接入 ISDN 所需的一组功能）、参考点（用来区分功能群的概念上的点）的概念，提出了ISDN 用户-网络接口的参考配置，如下页图所示。 TE2TATE1SSR2345NT2NT1UT1 图1 ISDN 用户-网络接口参考配置 功能群分为：  网络终端1（NT1）：主要实现了OSI 第一层的功能，包含用户线传输功能、环路测试和 D 信道竞争等。  网络终端2（NT2）：又称为智能网络终端，包含了OSI 的1～3 层。  1 类终端设备（TE1）：又称为 ISDN 标准终端，是符合ISDN 接口标准的用户设备（如数字话机等）。  2 类终端设备（TE2）：又称为非 ISDN 标准终端设备，是不符合ISDN 接口标准的用户设备。  终端适配器（TA）：完成适配功能，使 TE2 接入 ISDN 标准接口。 参考点包括：  R 参考点：位于非 ISDN 设备和 TA 之间。 中低端路由器接口介绍－ISDN BRI 模块  S 参考点：位于用户终端和NT2 之间。  T 参考点：位于NT1 和NT2 之间。  U 参考点：位于NT1 设备和线路终端设备之间。 配置前的准备工作： 在配置前应明确：  电信服务商提供的是ISDN BRI U 接口还是ISDN BRI S/T 接口——在ITU-T I.411 建议中提出了 ISDN 用户-网络接口的参考模型，但关于用户与网络分界点的位置，国际上有些争论，导致各国根据自身的需求分别采用了 U 接口或 S/T 接口的接口规范。所以用户在采购路由器之前，必须先明确电信服务商提供的接口是ISDN B...
