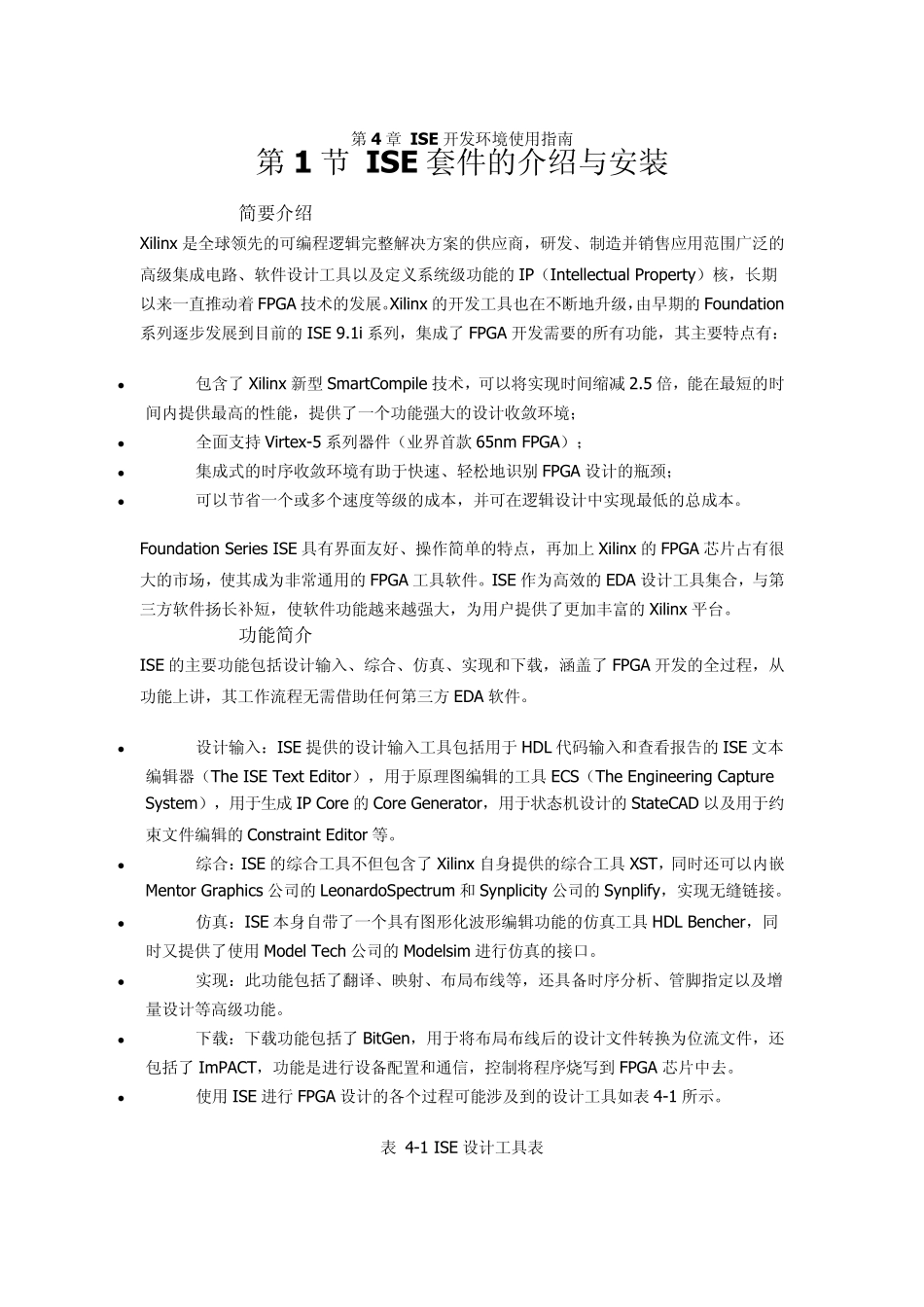

第4 章 ISE 开发环境使用指南 第1 节 ISE 套件的介绍与安装 4.1.1 ISE简要介绍 Xilinx 是全球领先的可编程逻辑完整解决方案的供应商，研发、制造并销售应用范围广泛的高级集成电路、软件设计工具以及定义系统级功能的IP（Intellectual Property）核，长期以来一直推动着 FPGA 技术的发展。Xilinx 的开发工具也在不断地升级，由早期的Foundation系列逐步发展到目前的ISE 9.1i 系列，集成了 FPGA 开发需要的所有功能，其主要特点有：  包含了 Xilinx 新型 SmartCompile 技术，可以将实现时间缩减 2.5 倍，能在最短的时间内提供最高的性能，提供了一个功能强大的设计收敛环境；  全面支持 Virtex-5 系列器件（业界首款 65nm FPGA）；  集成式的时序收敛环境有助于快速、轻松地识别 FPGA 设计的瓶颈；  可以节省一个或多个速度等级的成本，并可在逻辑设计中实现最低的总成本。 Foundation Series ISE 具有界面友好、操作简单的特点，再加上 Xilinx 的FPGA 芯片占有很大的市场，使其成为非常通用的FPGA 工具软件。ISE 作为高效的EDA 设计工具集合，与第三方软件扬长补短，使软件功能越来越强大，为用户提供了更加丰富的Xilinx 平台。 4.1.2 ISE功能简介 ISE 的主要功能包括设计输入、综合、仿真、实现和下载，涵盖了 FPGA 开发的全过程，从功能上讲，其工作流程无需借助任何第三方EDA 软件。  设计输入：ISE 提供的设计输入工具包括用于 HDL 代码输入和查看报告的ISE 文本编辑器（The ISE Text Editor），用于原理图编辑的工具 ECS（The Engineering Capture System），用于生成 IP Core 的Core Generator，用于状态机设计的StateCAD 以及用于约束文件编辑的Constraint Editor 等。  综合：ISE 的综合工具不但包含了 Xilinx 自身提供的综合工具 XST，同时还可以内嵌Mentor Graphics 公司的LeonardoSpectrum 和 Synplicity 公司的Synplify，实现无缝链接。  仿真：ISE 本身自带了一个具有图形化波形编辑功能的仿真工具 HDL Bencher，同时又提供了使用Model Tech 公司的Modelsim 进行仿真的接口。  实现：此功能包括了翻译、映射、布局布线等，还具备时序分析、管脚指定以及增量设计等高级功能。  下载：下载功能包括了 BitGen，用于将布局布线后的设计文件转换为位流文件，还包括了 ImPACT，功能是进行设备配置和通信，控制将...
