ISE和Modelsim联合仿真

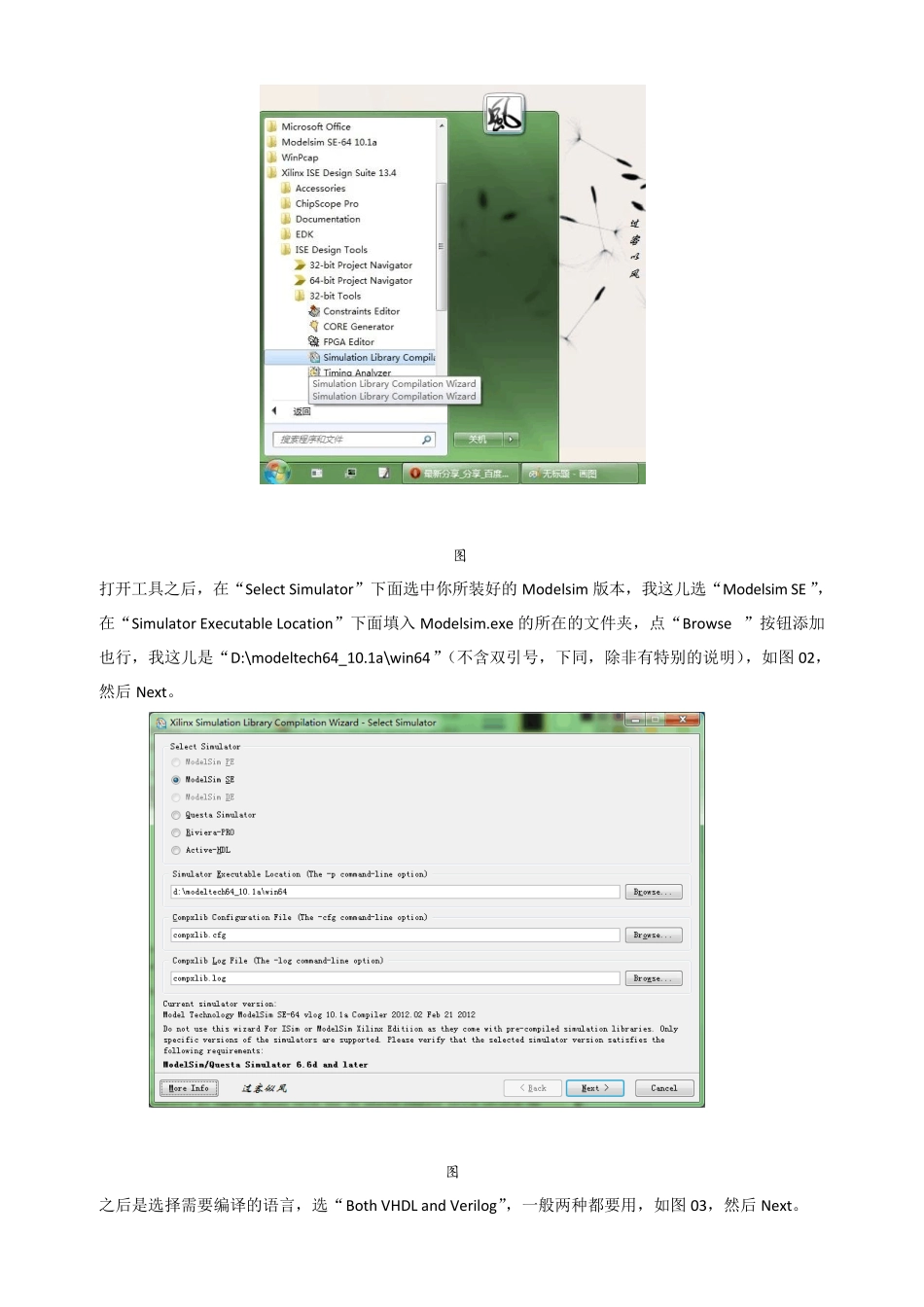

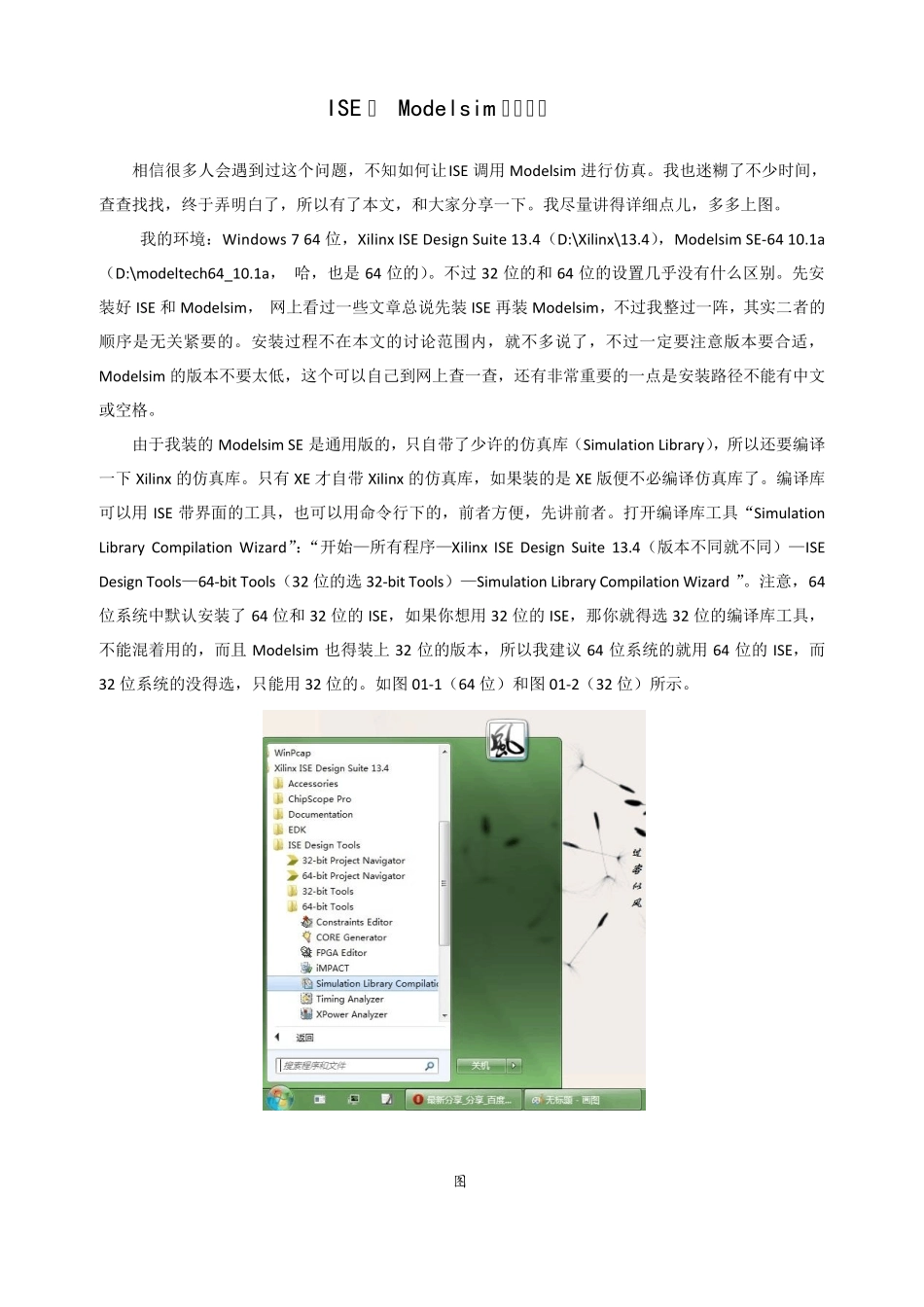

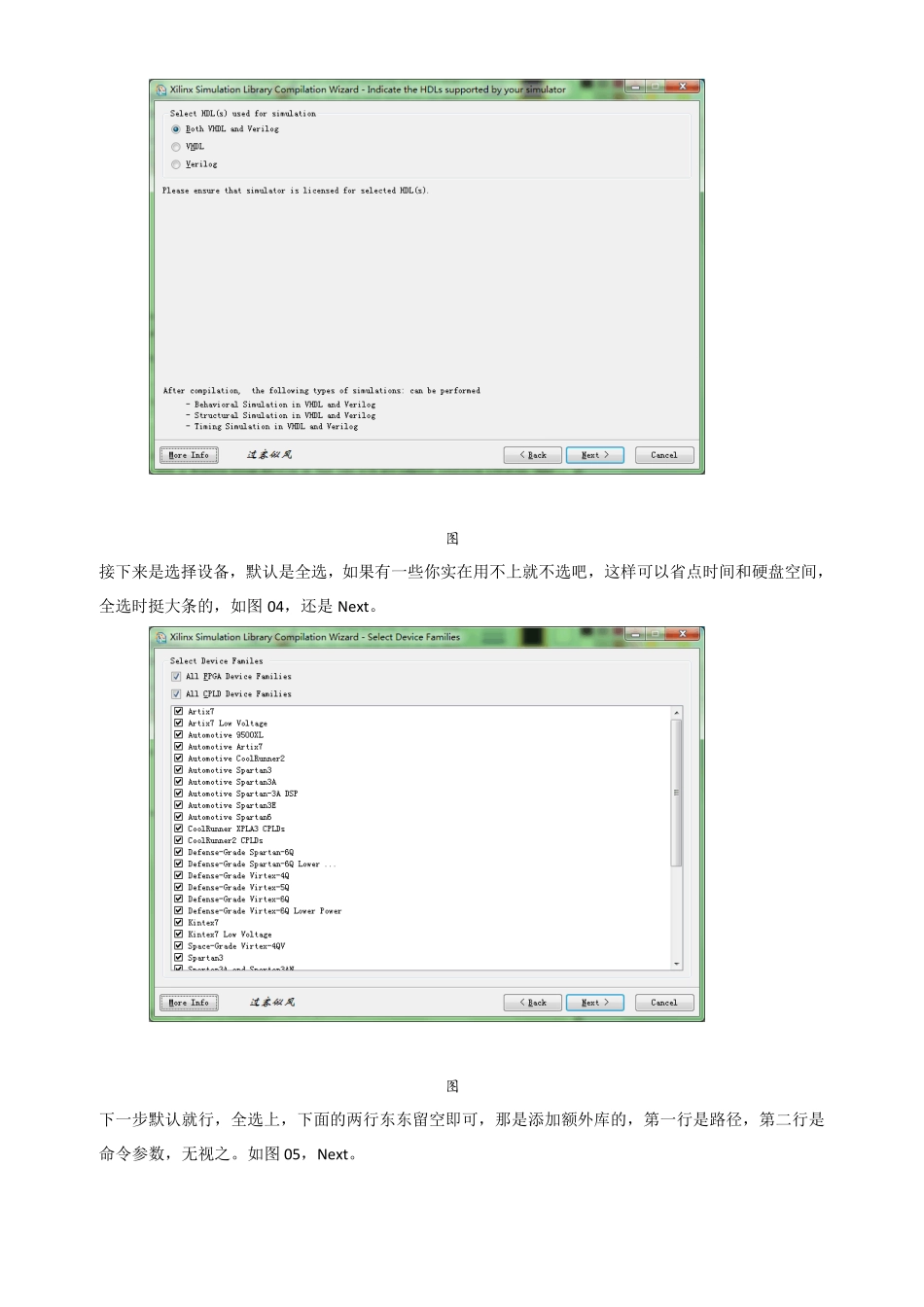

ISE 和 Modelsim 联合仿真 相信很多人会遇到过这个问题，不知如何让ISE 调用 Modelsim 进行仿真。我也迷糊了不少时间，查查找找，终于弄明白了，所以有了本文，和大家分享一下。我尽量讲得详细点儿，多多上图。 我的环境：Windows 7 64 位，Xilinx ISE Design Suite 13.4（D:\Xilinx\13.4），Modelsim SE-64 10.1a（D:\modeltech64_10.1a， 哈，也是 64 位的）。不过 32 位的和 64 位的设置几乎没有什么区别。先安装好 ISE 和 Modelsim， 网上看过一些文章总说先装 ISE 再装 Modelsim，不过我整过一阵，其实二者的顺序是无关紧要的。安装过程不在本文的讨论范围内，就不多说了，不过一定要注意版本要合适，Modelsim 的版本不要太低，这个可以自己到网上查一查，还有非常重要的一点是安装路径不能有中文或空格。 由于我装的 Modelsim SE 是通用版的，只自带了少许的仿真库（Simulation Library），所以还要编译一下 Xilinx 的仿真库。只有 XE 才自带Xilinx 的仿真库，如果装的是 XE 版便不必编译仿真库了。编译库可以用 ISE 带界面的工具，也可以用命令行下的，前者方便，先讲前者。打开编译库工具“Simulation Library Compilation Wizard”：“开始—所有程序—Xilinx ISE Design Suite 13.4（版本不同就不同）—ISE Design Tools—64-bit Tools（32 位的选 32-bit Tools）—Simulation Library Compilation Wizard ”。注意，64位系统中默认安装了 64 位和 32 位的 ISE，如果你想用 32 位的 ISE，那你就得选 32 位的编译库工具，不能混着用的，而且 Modelsim 也得装上 32 位的版本，所以我建议 64 位系统的就用 64 位的 ISE，而32 位系统的没得选，只能用 32 位的。如图 01-1（64 位）和图 01-2（32 位）所示。 图 01-1 图 01-2 打开工具之后，在“Select Simulator”下面选中你所装好的 Modelsim 版本，我这儿选“Modelsim SE ”，在“Simulator Executable Location”下面填入 Modelsim.exe 的所在的文件夹，点“Browse…”按钮添加也行，我这儿是“D:\modeltech64_10.1a\win64”（不含双引号，下同，除非有特别的说明），如图 02，然后Next。 图 02 之后是选择需要编译的语言，选“Both VHDL and Verilog”，一般两种都要用，如图 03，然后Next。 图 03 接下来是选择设备，默认是全选，如果有一些你实在用不上就不选吧，...
