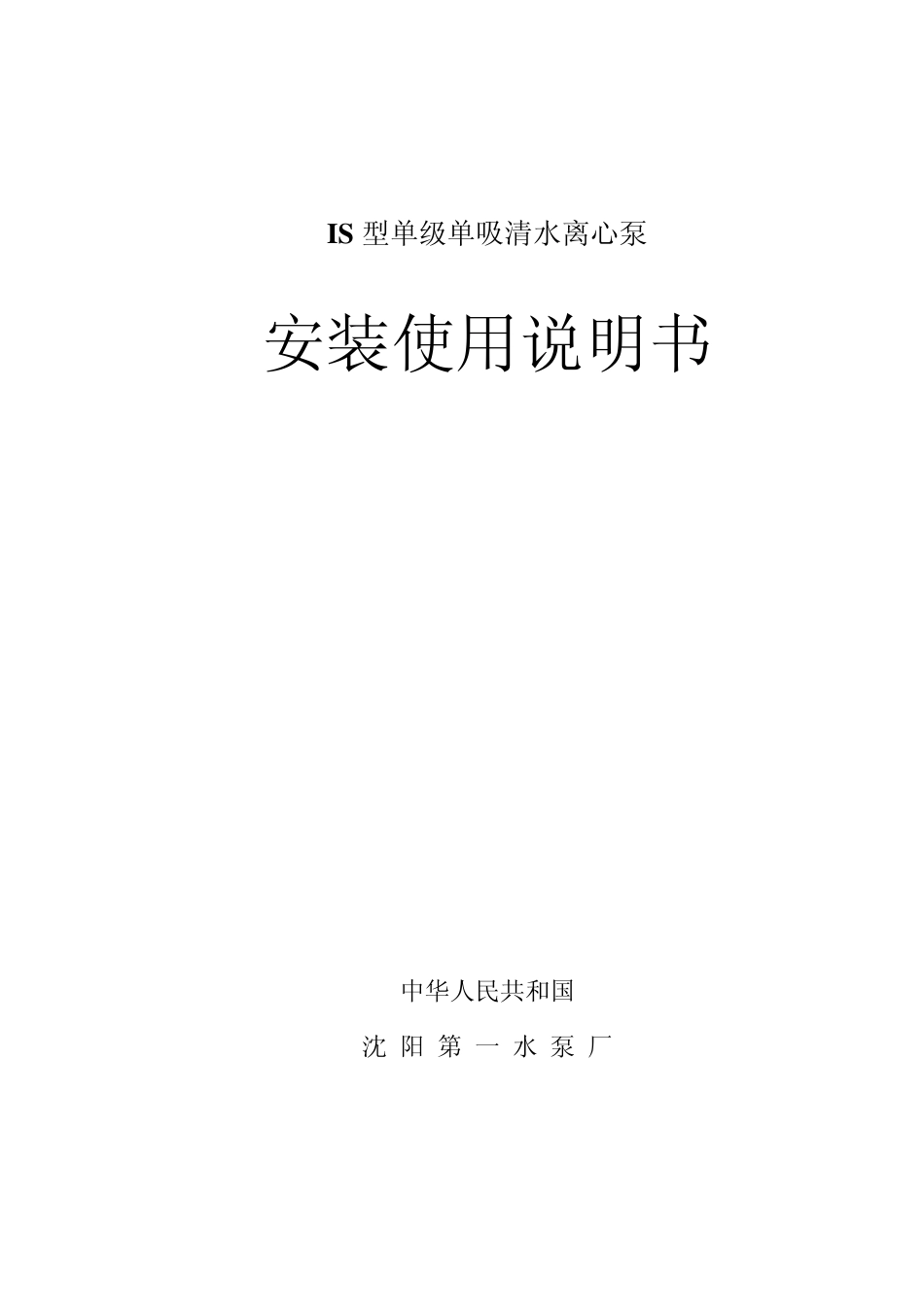

IS 型单级单吸清水离心泵 安装使用说明书 中华人民共和国 沈 阳 第 一 水 泵 厂 目 录 一、概述……………………………………………………………………………(1 ) 二、结构说明………………………………………………………………………(8 ) 三、装配与拆卸……………………………………………………………………(8 ) 四、安装……………………………………………………………………………(1 0 ) 五、起动、停止与运转……………………………………………………………(1 6 ) 六、故障原因及其解决办法……………………………………………………(1 7 ) 七、井下用泵注意事项…………………………………………………………( 一、 概述 IS 单级单吸离心水泵,采用ISO 标准进行设计制造。其性能标准采用ISO2858-1975(E),装机械密封和软填料的空腔尺寸采用ISO3069-1974(E),底座尺寸采用ISO3661-1974(E),泵体进出口法兰尺寸采用ISO2084(16ba 一级)。适用于工业和城市给水,排水,也可用于农田排灌。供输送清水或物理及化学性质类似清水的其它液体之用,温度不高于80℃。 IS 型泵系列性能范围(按设计点) 转速:2900r/min 1450r/min 进口直径:50~200mm 流量:6.3~400m3/h 扬程:5—125m IS 型泵系列主要性能参数见图 1 和表 1。详细性能参数应见制造厂提出厂性能。泵的标记(例如 IS80—65—160) IS 80 — 65 — 160 叶轮名义直径(mm) 排出口直径(mm) 吸入口直径(mm) 单级单吸清水离心泵。 表1 型 号 转速 n (r/min) 流 量 Q 扬程 H (m) 效率 η (%) 功率(kW) 必需汽蚀余量 (NPSH)r (m) 重量 (kg) (m3/h) (l/s) 轴功率 Pa 电机功率 S50-32-125 2900 7.5 2.08 22 47 0.96 2.0 2.0 79.5 12.5 3.47 20 60 1.13 2.0 15 4.17 18.5 60 1.26 2.5 1450 3.75 1.04 5.4 43 0.13 0.55 2.0 6.3 1.74 5 54 0.16 2.0 7.5 2.08 4.6 55 0.17 2.5 IS50-32-160 2900 7.5 2.08 34 44 1.59 3 2.0 83.7 12.5 3.47 32 54 2.02 2.0 15 4.17 21 56 2.16 2.5 1450 3.75 1.04 8.5 35 0.25 0.55 2.0 6.3 1.74 8 48 0.28 2.0 7.5 2.08 7.5 49 0.31 2.5 IS50-32-200 2900 7.5 2.08 52.5 38 2.82 5.5 2.0 98 12.5 3.47 50 48 3.54 2.0 15 417 48 51 ...
