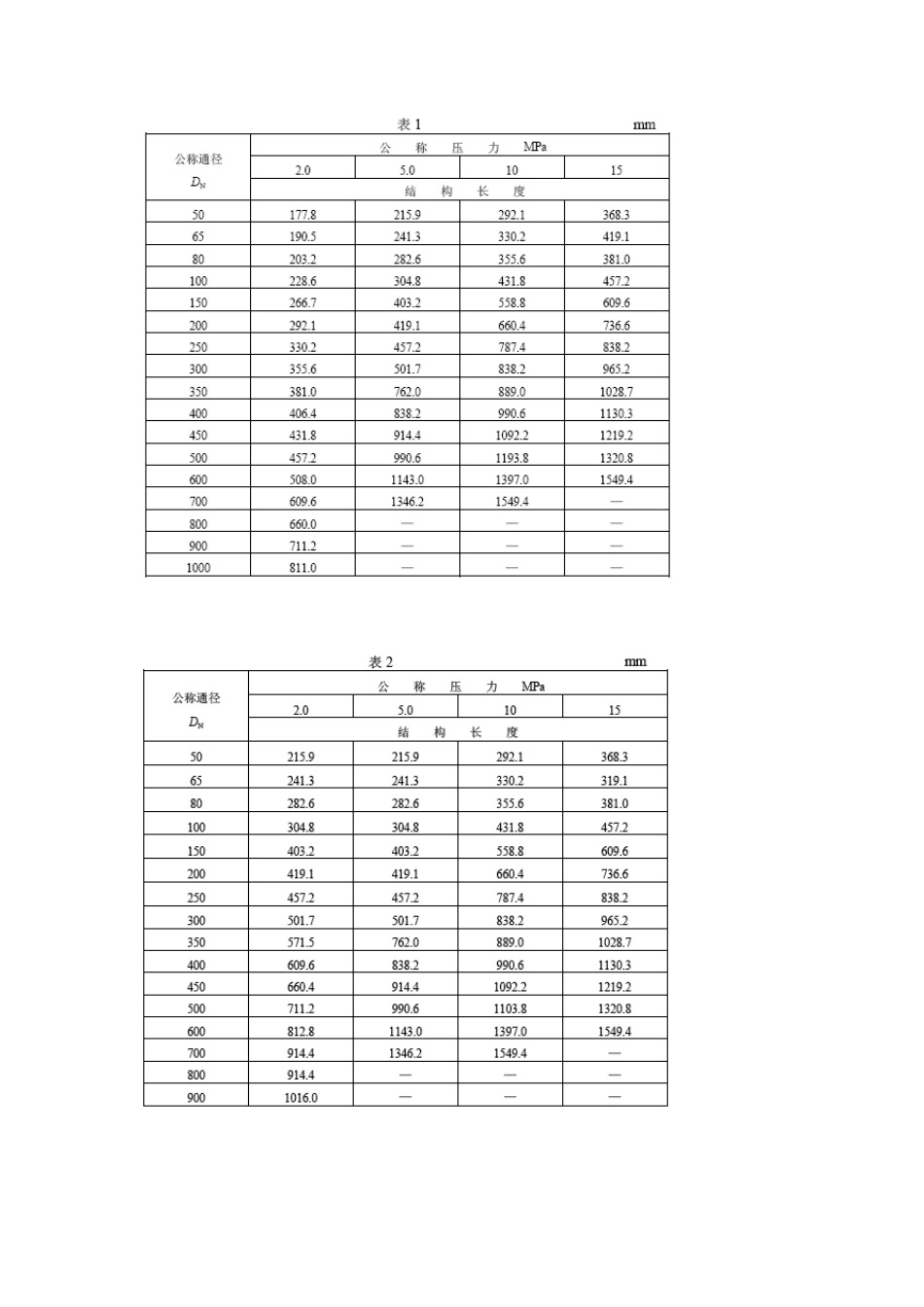

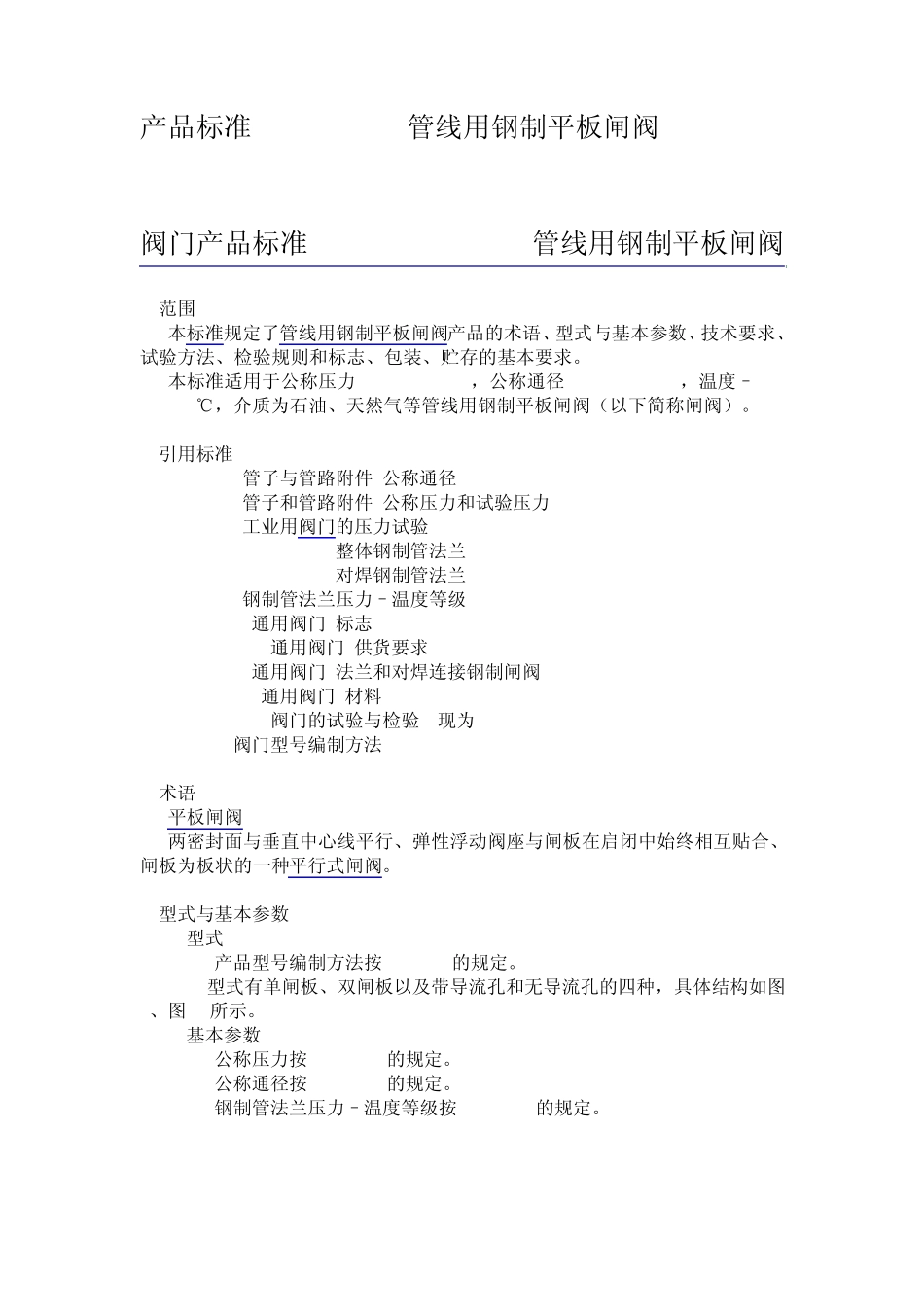

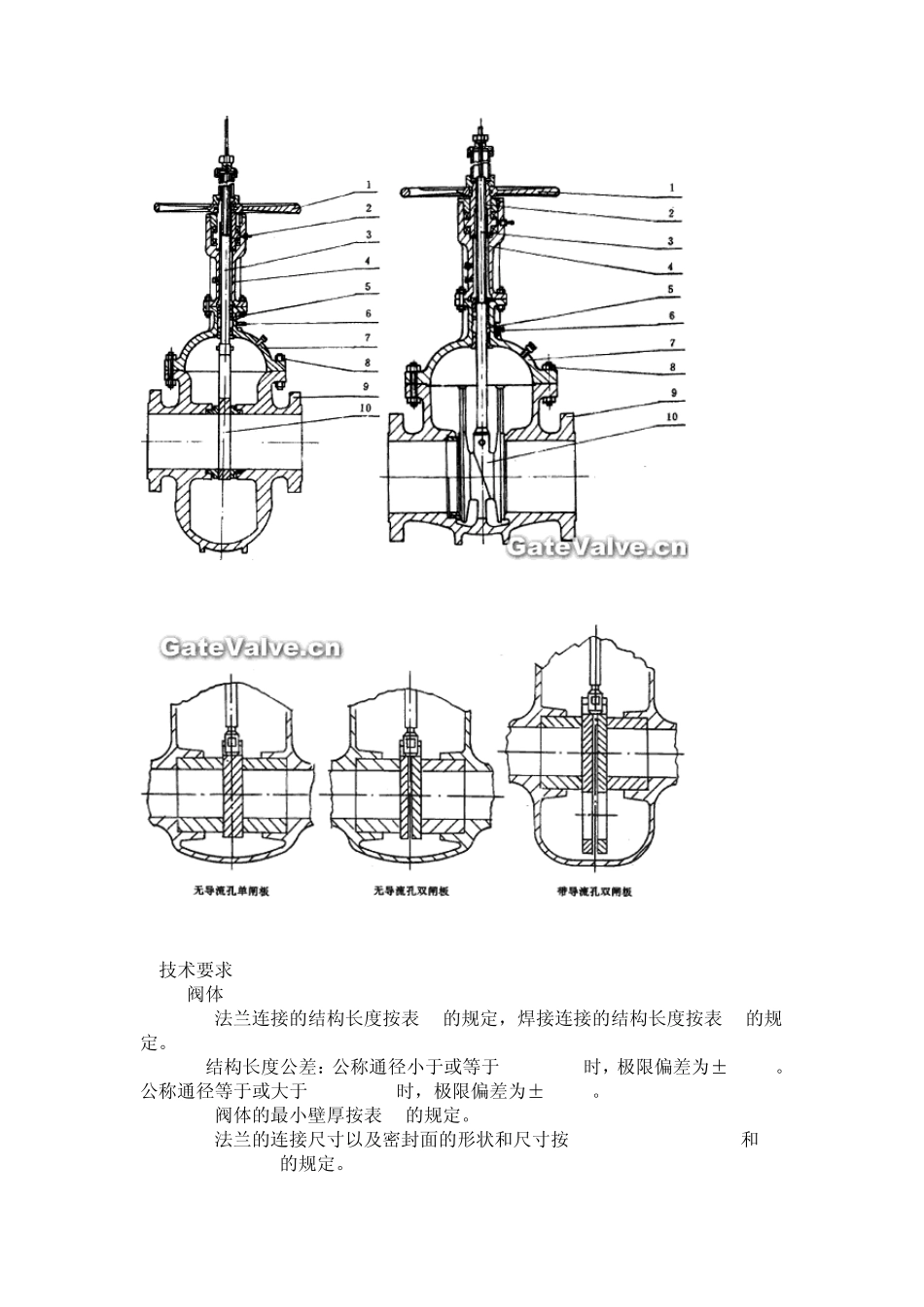

产品标准:JB/T 5298 管线用钢制平板闸阀 2007-6-6 07:18 阀门产品标准:JB/T 5298-1991 管线用钢制平板闸阀 1 范围 本标准规定了管线用钢制平板闸阀产品的术语、型式与基本参数、技术要求、试验方法、检验规则和标志、包装、贮存的基本要求。 本标准适用于公称压力pN 1.6~16MPa，公称通径DN 50~1000mm，温度–29~121℃，介质为石油、天然气等管线用钢制平板闸阀（以下简称闸阀）。 2 引用标准 GB 1047 管子与管路附件 公称通径 GB 1048 管子和管路附件 公称压力和试验压力 GB 4981 工业用阀门的压力试验 GB 9113.1~9113.26 整体钢制管法兰 GB 9115.1~9115.26 对焊钢制管法兰 GB 9131 钢制管法兰压力–温度等级 GB 12220 通用阀门 标志 GB/T 12252 通用阀门 供货要求 GB 12234 通用阀门 法兰和对焊连接钢制闸阀 JB/T 5300 通用阀门 材料 ZB J16 006 阀门的试验与检验 (现为 JB/T 9092-1999) JB 308 阀门型号编制方法 3 术语 平板闸阀 两密封面与垂直中心线平行、弹性浮动阀座与闸板在启闭中始终相互贴合、闸板为板状的一种平行式闸阀。 4 型式与基本参数 4. 1 型式 4. 1. 1 产品型号编制方法按 JB 308 的规定。 4. 1. 2 型式有单闸板、双闸板以及带导流孔和无导流孔的四种，具体结构如图1、图 2 所示。 4. 2 基本参数 4. 2. 1 公称压力按 GB 1048 的规定。 4. 2. 2 公称通径按 GB 1047 的规定。 4. 2. 3 钢制管法兰压力–温度等级按 GB 9131 的规定。 5 技术要求 5. 1 阀体 5. 1. 1 法兰连接的结构长度按表1 的规定，焊接连接的结构长度按表2 的规定。 5. 1. 2 结构长度公差：公称通径小于或等于DN 250mm 时，极限偏差为±1.6mm。公称通径等于或大于DN 300mm 时，极限偏差为±3.2mm。 5. 1. 3 阀体的最小壁厚按表3 的规定。 5. 1. 4 法兰的连接尺寸以及密封面的形状和尺寸按GB 9113.1~9113.26 和 GB 9115.1~9115.26 的规定。 注：壳体包括阀体、阀盖。 5. 2 闸板 5. 2. 1 带导流孔的闸阀全开时，阀座通道与闸板通道应一致，无导流孔的闸阀全开时，闸板不应残留在通道内。 5. 2. 2 要求有油封的闸阀，在闸板阀座密封处应设有密封脂注入结构。 5. 3 阀杆与阀杆螺母 5. 3. 1 阀杆的最小直径按表 4 的规定。 5. 3. 2 要求有油封的闸阀，在阀杆填料函处应设有密封脂注入结构。 ...
