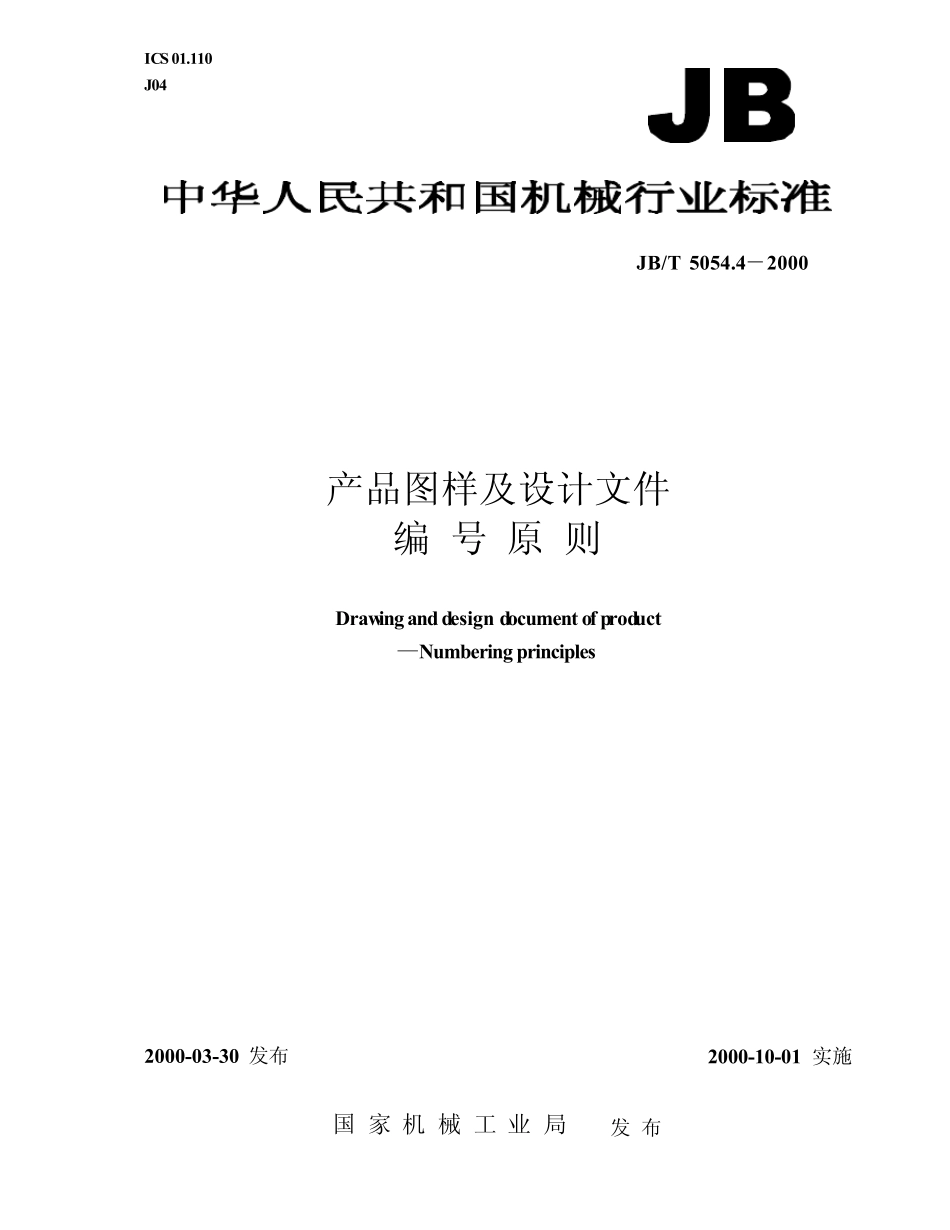

JBT5054.42000产品图样设计文件编号原则_第1页
1/9
JBT5054.42000产品图样设计文件编号原则_第2页
2/9

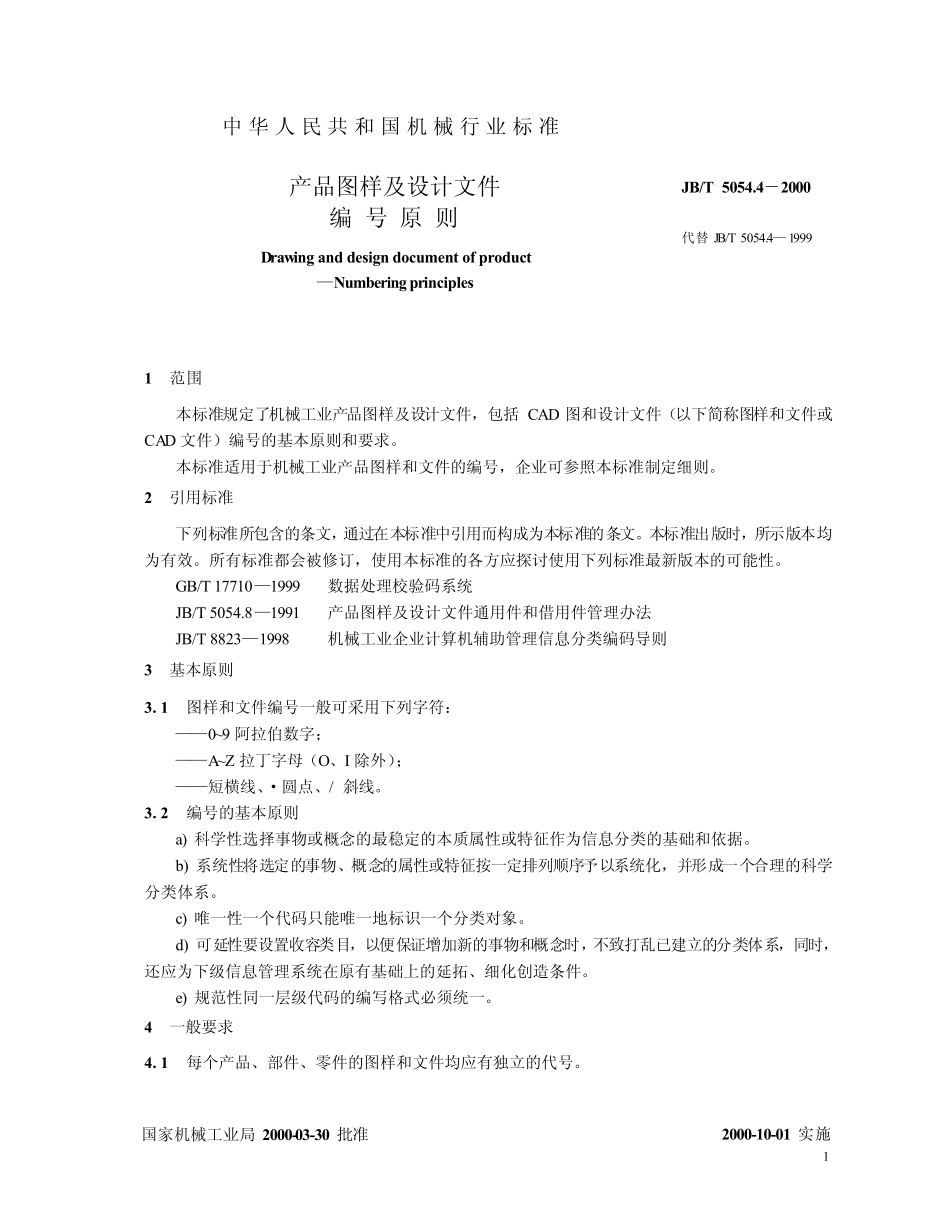

JBT5054.42000产品图样设计文件编号原则_第3页
3/9
ICS 01.110 J04 JB/T 5054.4-2000 产品图样及设计文件 编 号 原 则 Drawing and design document of product —Numbering principles 2000-03-30 发布 2000-10-01 实施国 家 机 械 工 业 局 发 布 I前 言 本标准根据企业中实施计算机辅助设计(CAD)的需要,参照GB/T 17825.3—1999《CAD 文件管理编号原则》的规定,对 JB/T 5054.4—1999《产品图样及设计文件编号原则》(原 ZB/T J01 035.4 —90)进行了修改与调整: 1.增加了第 3 章“基本原则”,原第 3 章调为第 4 章“一般要求”。 2.增加了不同介质 CAD 图或设计文件的编号应与企业计算机辅助管理信息分类编码相协调的要求。 3.附录 A 为“提示的附录”,名称改为“常用设计文件尾注号”并增加了设计决策阶段的设计文件及“早期故障分析”等文件的尾注号。 本标准自实施之日起代替 JB/T 5054.4 —1999。 本标准由全国技术产品文件标准化技术委员会提出并归口。 本标准起草单位:中国机械工业标准化技术协会、机械科学研究院。 本标准主要起草人:杨东拜、孟宪培。 JB/T 5054.4-2000 1 1 范围 本标准规定了机械工业产品图样及设计文件,包括CAD 图和设计文件(以下简称图样和文件或CAD 文件)编号的基本原则和要求。 本标准适用于机械工业产品图样和文件的编号,企业可参照本标准制定细则。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 17710—1999 数据处理校验码系统 JB/T 5054.8—1991 产品图样及设计文件通用件和借用件管理办法 JB/T 8823—1998 机械工业企业计算机辅助管理信息分类编码导则 3 基本原则 3. 1 图样和文件编号一般可采用下列字符: ——0~9 阿拉伯数字; ——A~Z 拉丁字母(O、I 除外); ——短横线、·圆点、/ 斜线。 3. 2 编号的基本原则 a) 科学性选择事物或概念的最稳定的本质属性或特征作为信息分类的基础和依据。 b) 系统性将选定的事物、概念的属性或特征按一定排列顺序予以系统化,并形成一个合理的科学分类体系。 c) 唯一性一个代码只能唯一地 标识 一个分类对 象 。 d) 可延 性要设置 收 容 类目 ,以便 保 证 增 加 新的事物和概念时,不 致 打 乱 已 建 立 的分类体系,...
