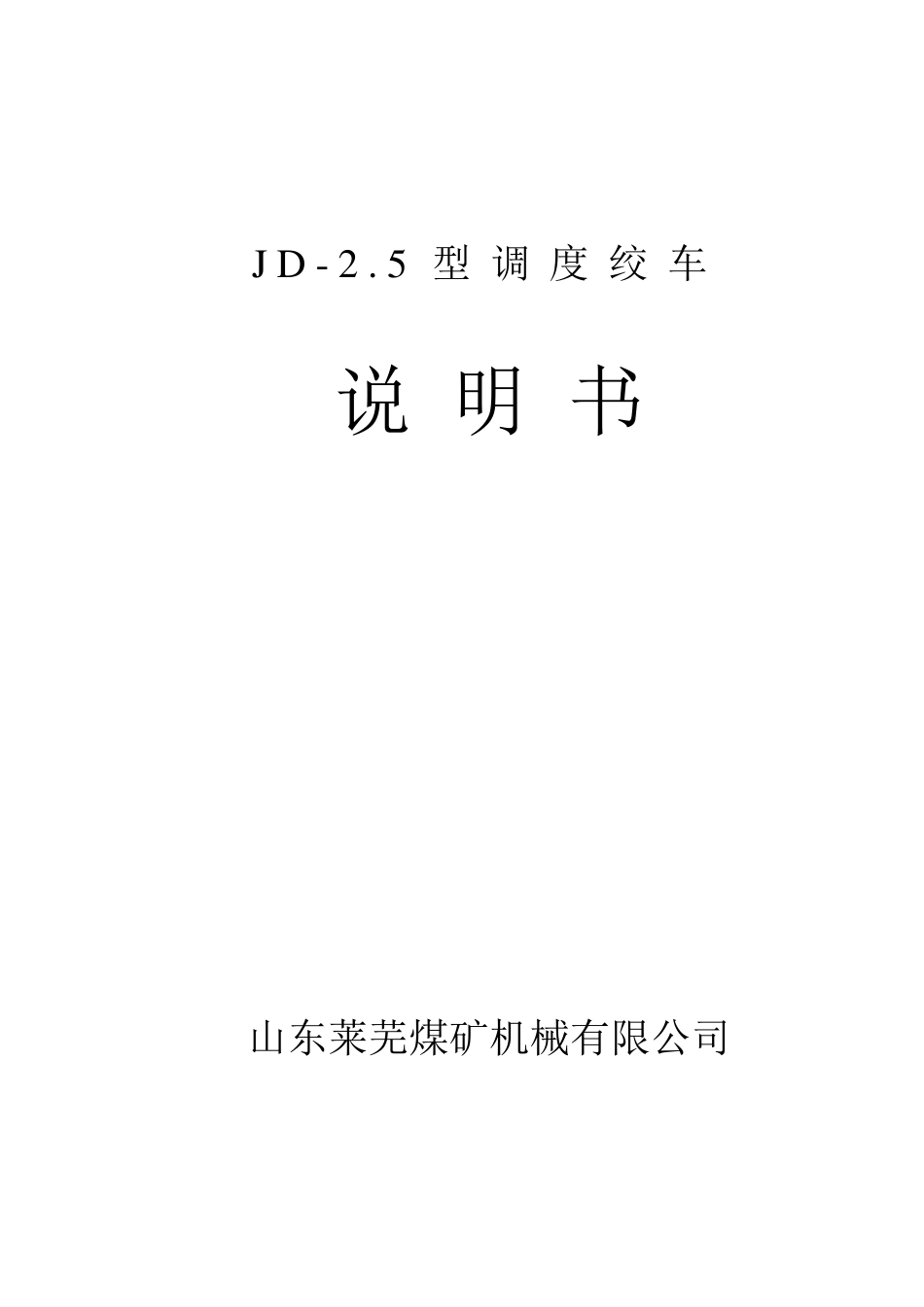

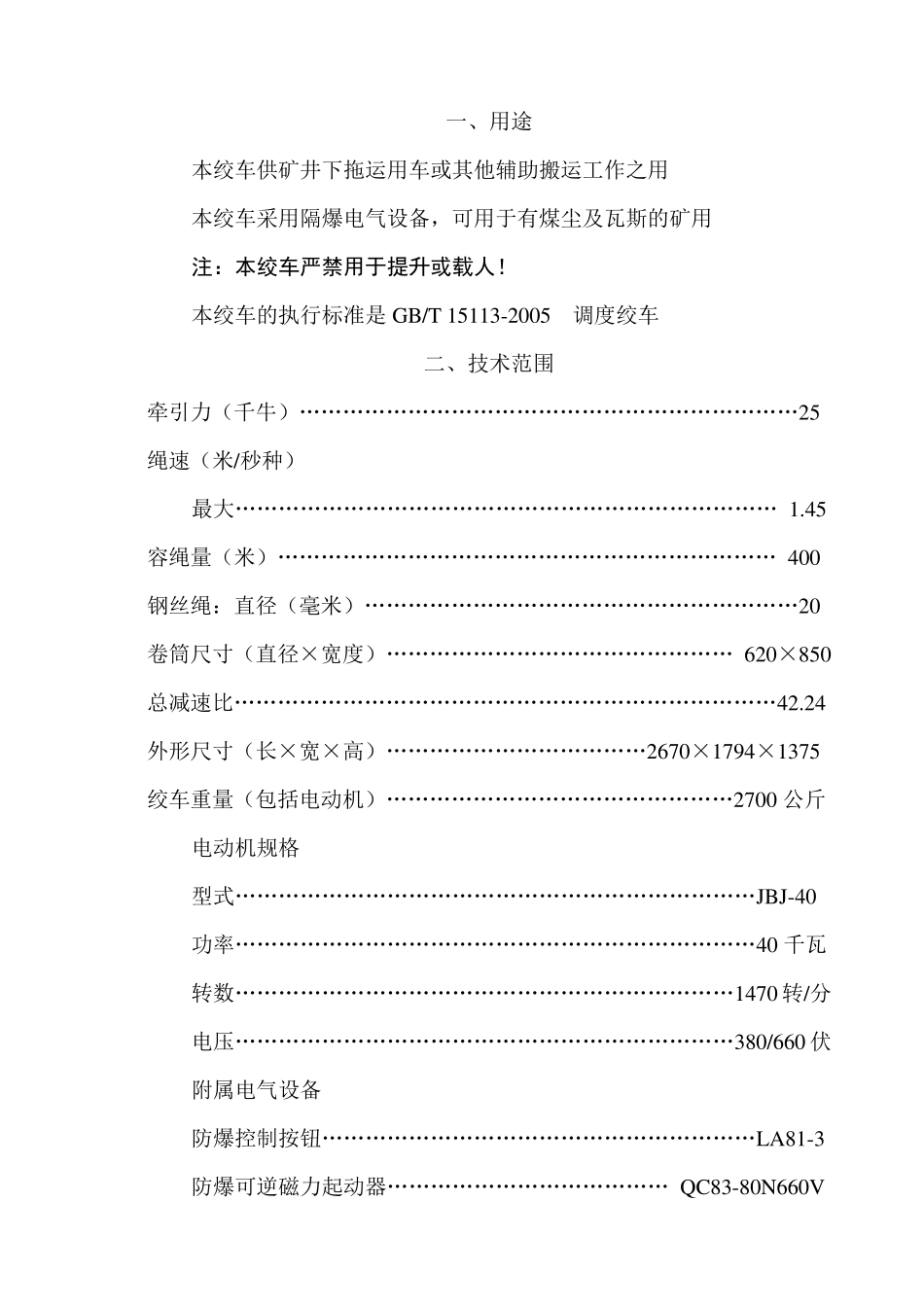

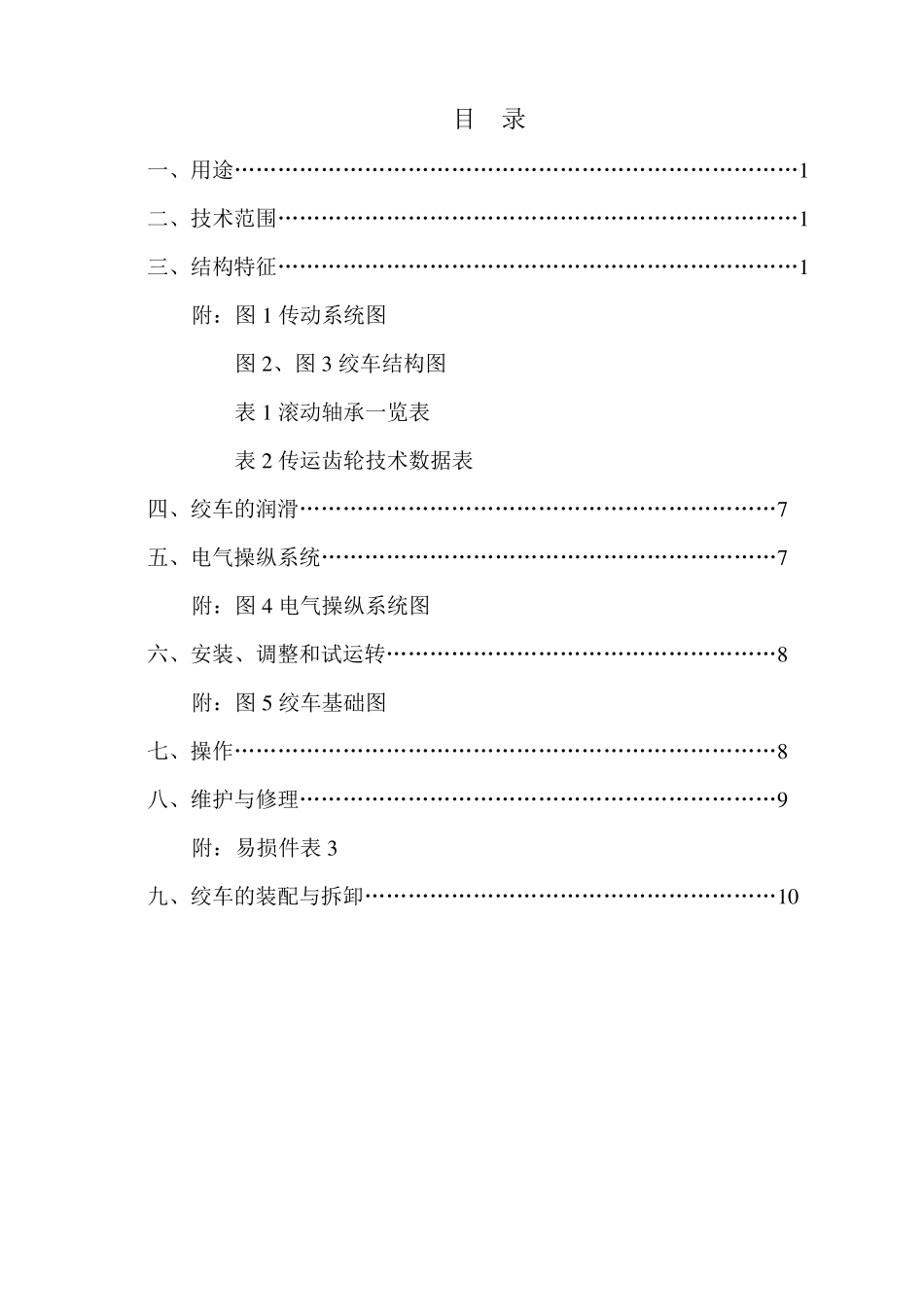

JD - 2 . 5 型调度绞车 说 明 书 山东莱芜煤矿机械有限公司 目 录 一、用途……………………………………………………………………1 二、技术范围………………………………………………………………1 三、结构特征………………………………………………………………1 附：图 1 传动系统图 图 2 、图 3 绞车结构图 表 1 滚动轴承一览表 表 2 传运齿轮技术数据表 四、绞车的润滑…………………………………………………………7 五、电气操纵系统………………………………………………………7 附：图 4 电气操纵系统图 六、安装、调整和试运转………………………………………………8 附：图 5 绞车基础图 七、操作…………………………………………………………………8 八、维护与修理…………………………………………………………9 附：易损件表 3 九、绞车的装配与拆卸…………………………………………………1 0 一、用途 本绞车供矿井下拖运用车或其他辅助搬运工作之用 本绞车采用隔爆电气设备，可用于有煤尘及瓦斯的矿用 注：本绞车严禁用于提升或载人！ 本绞车的执行标准是GB/T 15113-2005 调度绞车 二、技术范围 牵引力（千牛）……………………………………………………………25 绳速（米/秒种） 最大………………………………………………………………… 1.45 容绳量（米）…………………………………………………………… 400 钢丝绳：直径（毫米）……………………………………………………20 卷筒尺寸（直径×宽度）………………………………………… 620×850 总减速比…………………………………………………………………42.24 外形尺寸（长×宽×高）………………………………2670×1794×1375 绞车重量（包括电动机）…………………………………………2700 公斤 电动机规格 型式………………………………………………………………JBJ-40 功率………………………………………………………………40 千瓦 转数……………………………………………………………1470 转/分 电压……………………………………………………………380/660 伏 附属电气设备 防爆控制按钮……………………………………………………LA81-3 防爆可逆磁力起动器………………………………… QC83-80N660V 三、结构特征 本绞车由下列主要部分组成： 1、卷筒及行星齿轮传动装置 2、...
