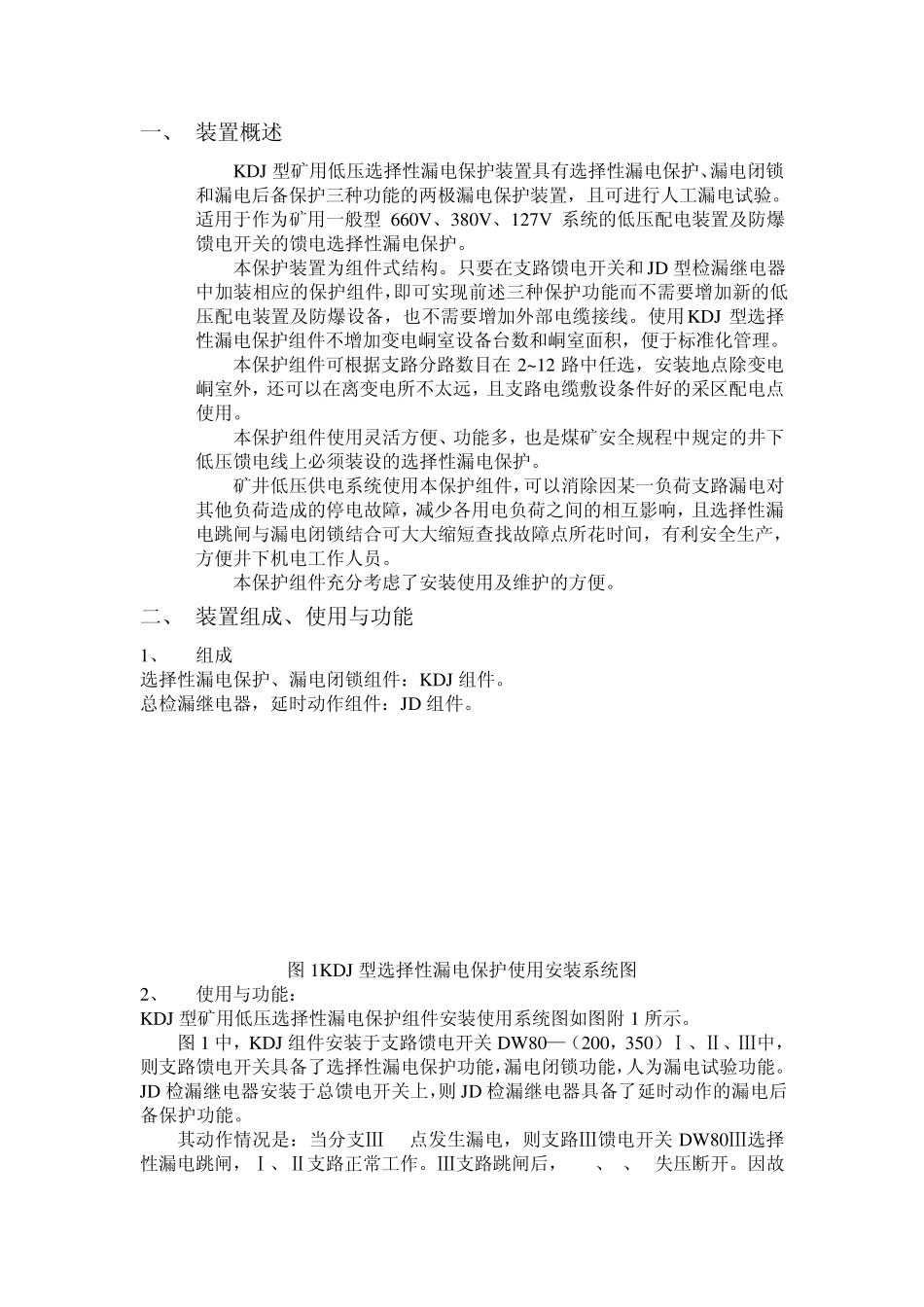

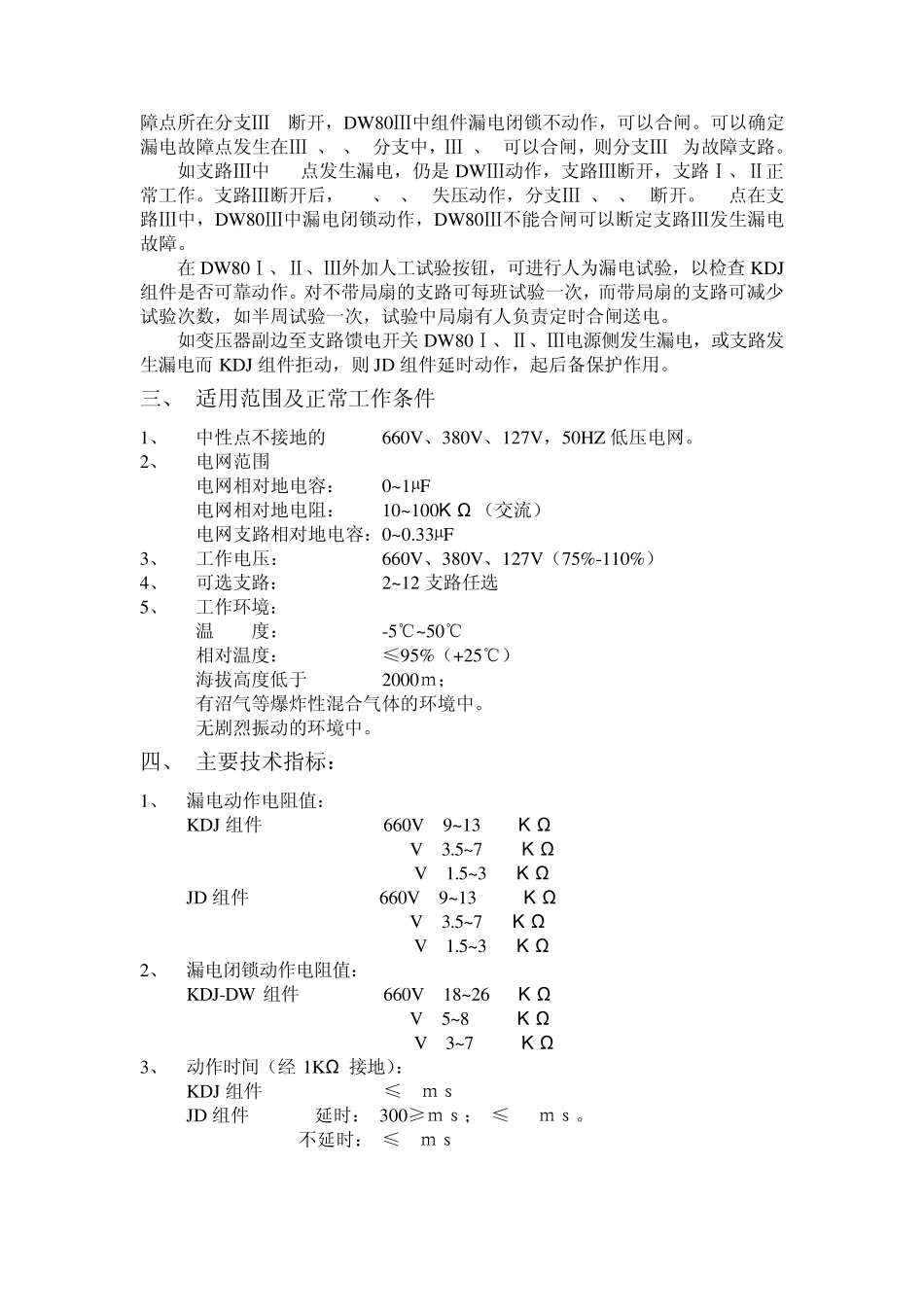

JD、K DJ 型 矿用低压选择性漏电保护装置 使 用 说 明 书 无锡市军工电力电器有限公司 一、 装置概述 KDJ 型矿用低压选择性漏电保护装置具有选择性漏电保护、漏电闭锁和漏电后备保护三种功能的两极漏电保护装置,且可进行人工漏电试验。适用于作为矿用一般型 660V、380V、127V 系统的低压配电装置及防爆馈电开关的馈电选择性漏电保护。 本保护装置为组件式结构。只要在支路馈电开关和 JD 型检漏继电器中加装相应的保护组件,即可实现前述三种保护功能而不需要增加新的低压配电装置及防爆设备,也不需要增加外部电缆接线。使用KDJ 型选择性漏电保护组件不增加变电峒室设备台数和峒室面积,便于标准化管理。 本保护组件可根据支路分路数目在 2~12 路中任选,安装地点除变电峒室外,还可以在离变电所不太远,且支路电缆敷设条件好的采区配电点使用。 本保护组件使用灵活方便、功能多,也是煤矿安全规程中规定的井下低压馈电线上必须装设的选择性漏电保护。 矿井低压供电系统使用本保护组件,可以消除因某一负荷支路漏电对其他负荷造成的停电故障,减少各用电负荷之间的相互影响,且选择性漏电跳闸与漏电闭锁结合可大大缩短查找故障点所花时间,有利安全生产,方便井下机电工作人员。 本保护组件充分考虑了安装使用及维护的方便。 二、 装置组成、使用与功能 1、 组成 选择性漏电保护、漏电闭锁组件:KDJ 组件。 总检漏继电器,延时动作组件:JD 组件。 图1KDJ 型选择性漏电保护使用安装系统图 2、 使用与功能: KDJ 型矿用低压选择性漏电保护组件安装使用系统图如图附1 所示。 图1 中,KDJ 组件安装于支路馈电开关 DW80—(200,350)Ⅰ、Ⅱ、Ⅲ中,则支路馈电开关具备了选择性漏电保护功能,漏电闭锁功能,人为漏电试验功能。JD 检漏继电器安装于总馈电开关上,则 JD 检漏继电器具备了延时动作的漏电后备保护功能。 其动作情况是:当分支Ⅲdl点发生漏电,则支路Ⅲ馈电开关 DW80Ⅲ选择性漏电跳闸,Ⅰ、Ⅱ支路正常工作。Ⅲ支路跳闸后,QC1、2、3失压断开。因故障点所在分支Ⅲ3断开,DW80Ⅲ中组件漏电闭锁不动作,可以合闸。可以确定漏电故障点发生在Ⅲ1、2、3分支中,Ⅲ1、2可以合闸,则分支Ⅲ3为故障支路。 如支路Ⅲ中d2点发生漏电,仍是DWⅢ动作,支路Ⅲ断开,支路Ⅰ、Ⅱ正常工作。支路Ⅲ断开后,QC1、2、3失压动作,分支Ⅲ1、2、3断开。d2点在支路Ⅲ中,DW80Ⅲ中漏电闭锁动作,DW80Ⅲ不能合闸可...
