jeepDVD机接线定义,拆机图,说明书。

jeepDVD机接线定义,拆机图,说明书。_第1页
1/38

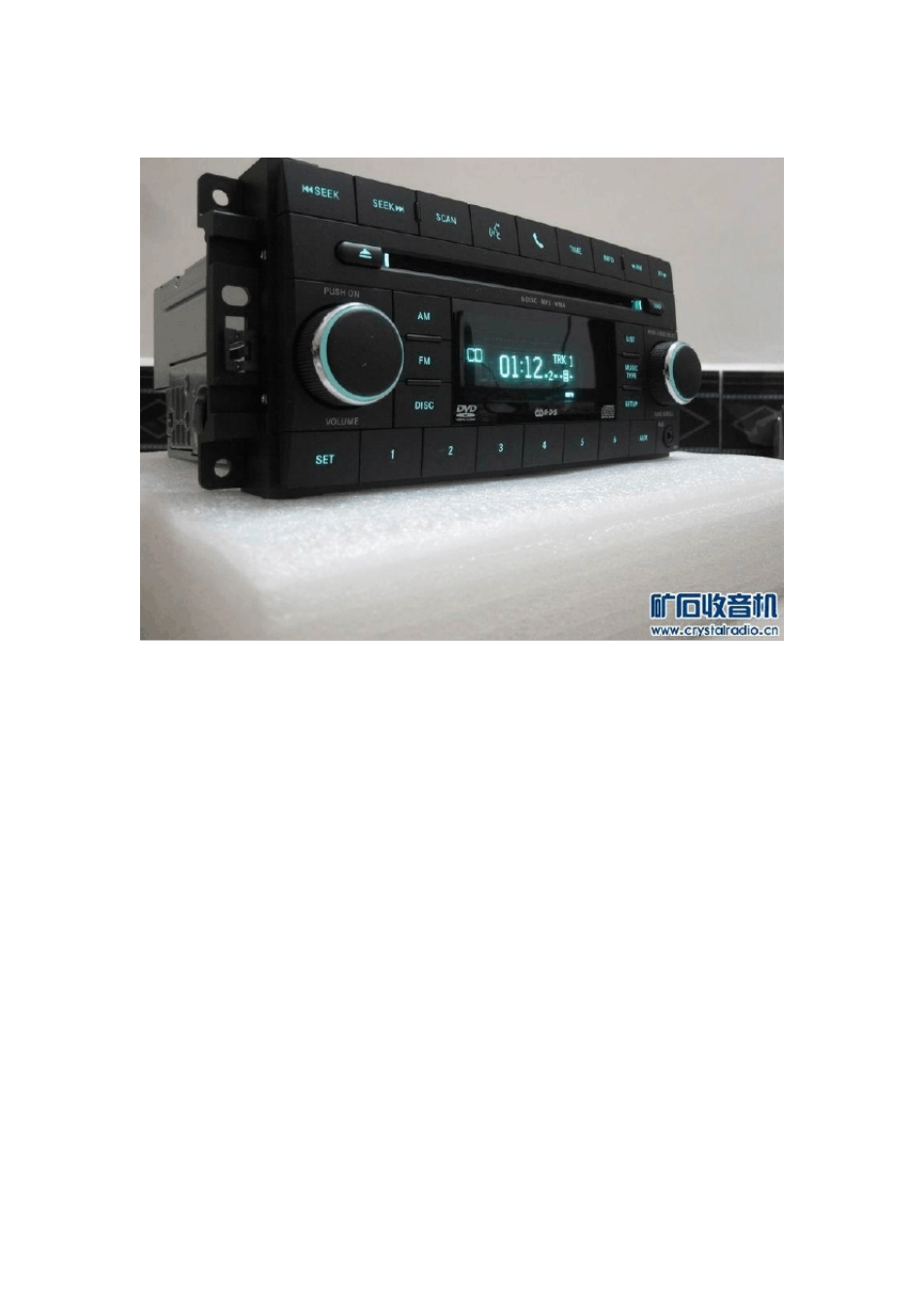

jeepDVD机接线定义,拆机图,说明书。_第2页
2/38

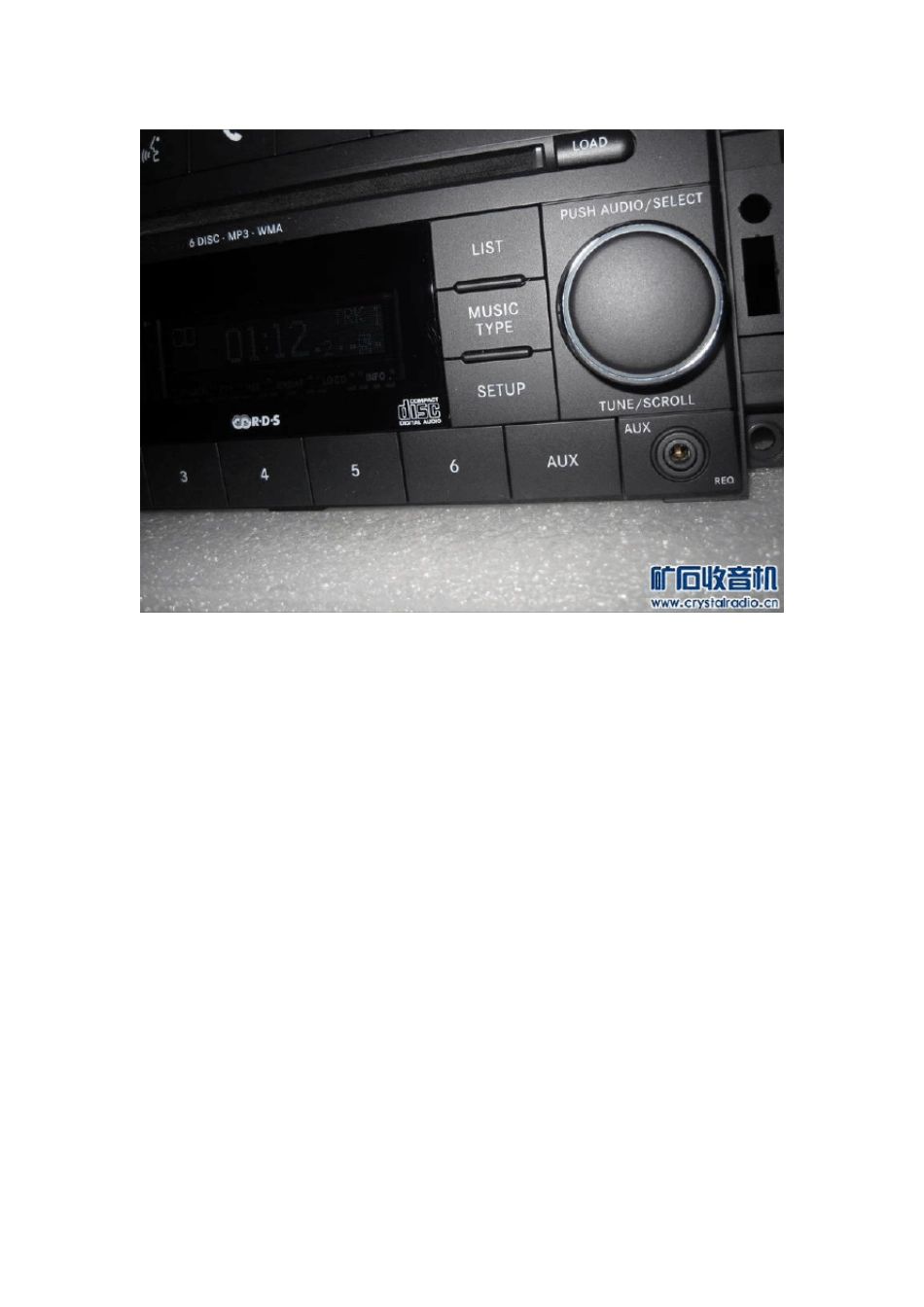

jeepDVD机接线定义,拆机图,说明书。_第3页
3/38
解密牧马人接线定义针脚 北京Jeep 指南者原车CD 改家用后首次开机方法 北京Jeep 指南者原车CD 断电后再使用时第一次要进行激活操作。 开机:首先按 TIME 键待 CD 指示灯亮后松开TIME,再同时按住 INFO 和 SET 键即可开机。第一次需要输入激活码。 关机:按下 LIST+SET 关闭机器。如果按左边旋钮是静音,假关机,耗电量和开机差不多。 右 边的 插座 : 共 22 针。 引脚号 功能 备注 1 BATT 电源 输入正 极 2 CAN+ CAN 控 制 正极 3 NC 4 NC 5 NC 6 IGV 7 RADIO 8 LR+ 左 后 喇叭输出正极 9 LR- 左 后 喇叭输出负极 10 RR+ 右 后 喇叭输出正极 11 RR- 右 后 喇叭输出负极 12 GND 电源 输入负极 13 CAN- CAN 控 制 负极 14 NC 15 NC 16 NC 17 NC 18 MUTE 静音 键 19 RF+ 右 前 喇叭输出正极 20 RF- 右 前 喇叭输出负极 21 LF+ 左 前 喇叭输出 正极 22 LF- 左 前 喇叭输出负极 中间接头:共10 针。 引脚号 功能 备注 1 HFM L 2 HFM R 3 NC 4 NC 5 NC 6 HFM GND 7 NC 8 NC 9 NC 10 NC 左边插座:共 22 针。 引脚号 功能 备注 1 VES GND 2 NC 3 NC 4 NC 5 NC 6 VES V OUT SIG 视频输出正极 7 VES V OUT GND 视频输出负极 8 VES V OUT SHIELD 9 NC 10 NC 11 NC 12 VES2 GND OUT 13 VES L IN 14 VES R IN 15 SDARS L 16 SDARS GND 17 SDARS R 18 VES1 L OUT 19 VES1 GND OUT 20 VES1 R OUT 21 VES2 L OUT 22 VES2 R OUT 电源喇叭尾线接线说明: 黄色:长电 黑色:地线负 橙色: CAN+ 红色: CAN- 白色:左前喇叭正 白/黑:左前喇叭负 灰色:右前喇叭正 灰/黑:右前喇叭负 绿色:左后喇叭正 绿/黑:左后喇叭负 紫色:右后喇叭正 紫/黑:右后喇叭负 注意:插头针线比较细小,安装时候拔插线材请小心,按照卡扣再一起把,千万别单独拔针线! 接线方法:主机后面有2 个22 针的插孔,里面分A/B 二个,A 插的1 号接正极,12 号接负极。(2 号和13 号是原车CAN 线,无CAN 模拟器请不要随意接) 8、9 一组右后,10、11 一组左后,19、20 一组右前,21、22 一组左前,一共 4 组音频输出。 B 插的6 号视频正,7 号视频负 该照片标注出所有克莱斯勒公司授权厂家的DVD 主机ACC 接线和视频...
