JIS_D5710中文_汽车零部件雨刮臂以及雨刮片标准

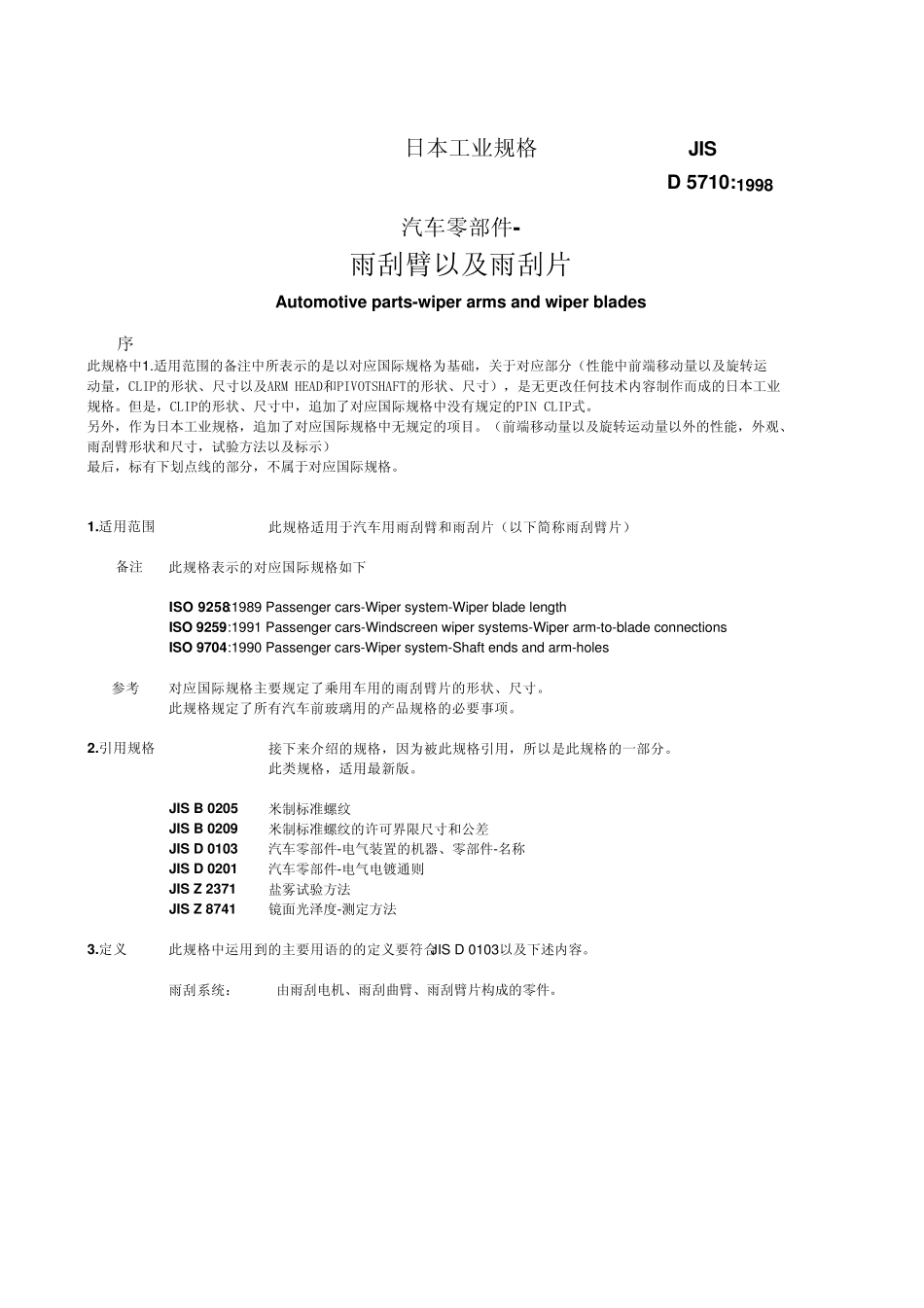

D 5710:1998序此规格中1.适用范围的备注中所表示的是以对应国际规格为基础，关于对应部分（性能中前端移动量以及旋转运动量，CLIP的形状、尺寸以及ARM HEAD和PIVOTSHAFT的形状、尺寸），是无更改任何技术内容制作而成的日本工业规格。但是，CLIP的形状、尺寸中，追加了对应国际规格中没有规定的PIN CLIP式。另外，作为日本工业规格，追加了对应国际规格中无规定的项目。（前端移动量以及旋转运动量以外的性能，外观、雨刮臂形状和尺寸，试验方法以及标示）最后，标有下划点线的部分，不属于对应国际规格。1.适用范围此规格适用于汽车用雨刮臂和雨刮片（以下简称雨刮臂片） 备注此规格表示的对应国际规格如下ISO 9258:1989 Passenger cars-Wiper system-Wiper blade lengthISO 9259:1991 Passenger cars-Windscreen wiper systems-Wiper arm-to-blade connectionsISO 9704:1990 Passenger cars-Wiper system-Shaft ends and arm-holes参考对应国际规格主要规定了乘用车用的雨刮臂片的形状、尺寸。此规格规定了所有汽车前玻璃用的产品规格的必要事项。2.引用规格接下来介绍的规格，因为被此规格引用，所以是此规格的一部分。此类规格，适用最新版。JIS B 0205 米制标准螺纹JIS B 0209米制标准螺纹的许可界限尺寸和公差JIS D 0103汽车零部件-电气装置的机器、零部件-名称JIS D 0201汽车零部件-电气电镀通则JIS Z 2371盐雾试验方法JIS Z 8741镜面光泽度-测定方法3.定义此规格中运用到的主要用语的的定义要符合JIS D 0103以及下述内容。雨刮系统 ： 由 雨刮电机、雨刮曲 臂、雨刮臂片构 成的零件。日本工业规格JIS汽车零部件-Automotive parts-w iper arms and w iper blades雨刮臂以及雨刮片D 5710:19984.种类雨刮臂、雨刮片以及各结合部位的种类，按照下述内容。a）雨刮臂根据形状分为一根型和两根型两种。b）雨刮片根据形状分为曲面型和平面型两种。c）雨刮臂和雨刮片的结合方法（以下简称为CLIP），按照附表1表示的方法2。d）ARM HEAD和PIVOTSHAFT的结合方法，按照附表2。5.性能5.1雨刮臂的按押力对雨刮臂的前端的按押力，根据8.1进行试验的雨刮系统使用区分（1）和雨刮片的长度，应在附图1中规定按押力±10%以内。注（1） 雨刮系统使用上区分为低速用和高速用等。5.2擦拭性能雨刮臂雨刮片的擦拭性能，按照8.2进行试验时圆滑作动，无显著颤抖、无异音，水滴的擦拭痕迹线数量要在表1所示值以...
