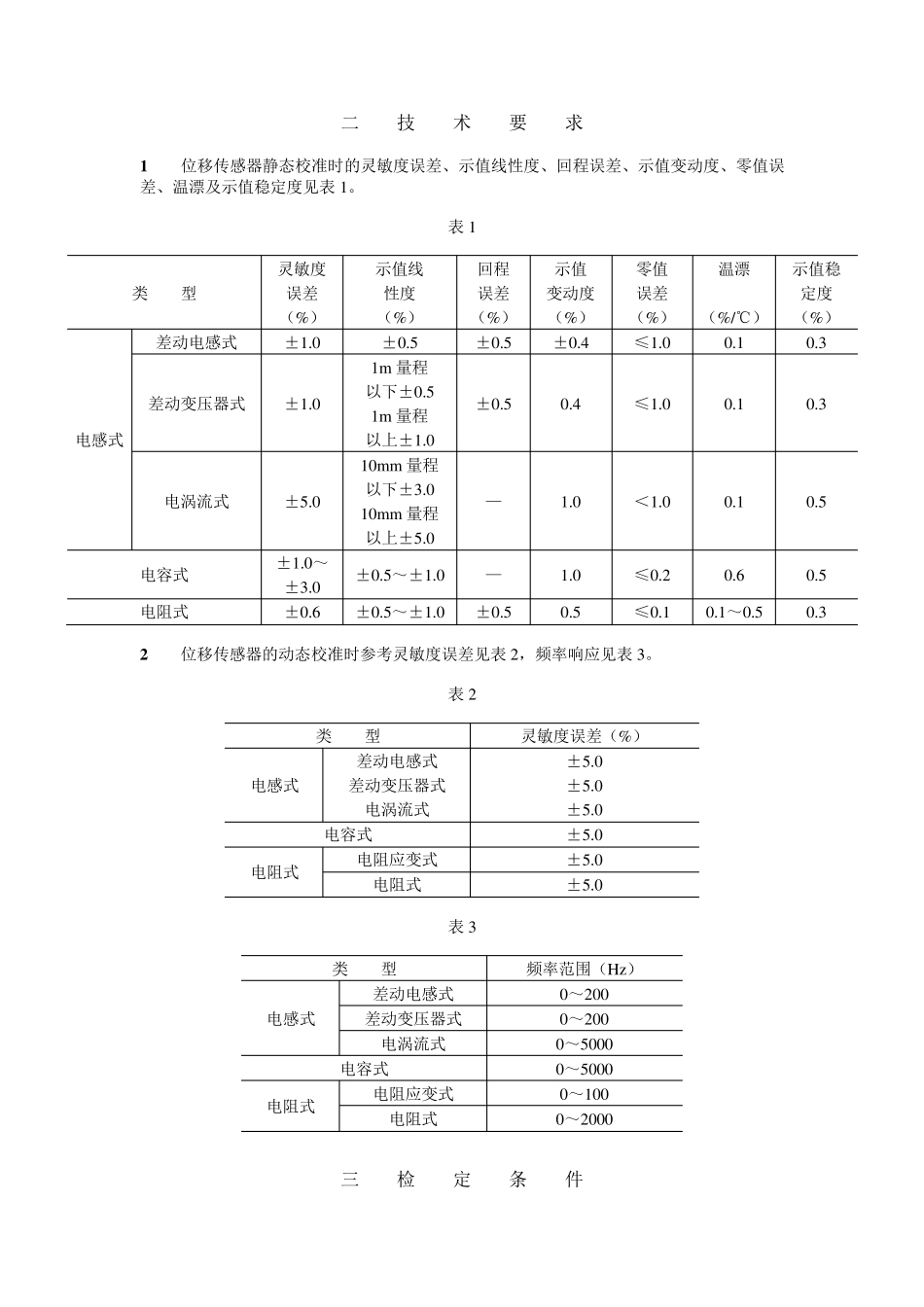

振动位移传感器检定规程 JJG 644—1990 目 录 一 概述 二 技术要求 三 检定条件 （一）检定的环境条件 （二）检定设备 四 检定项目和检定方法 （一）外观检查 （二）示值检定 五 检定结果处理和检定周期 附录 检定项目的选择 振动位移传感器检定规程 JJG 644—1990 Verification Regu lation of Vibration Displacement Trensdu cer 本检定规程经国家技术监督局于 1 9 9 0 年 2 月 2 6 日批准，并自 1 9 9 1 年 1 月 1 日起施行。 归口单位：北京市标准计量局 起草单位：北京市计量科学研究所 本规程技术条文由起草单位负责解释。 本规程主要起草人： 刘维瑾（北京市计量科学研究所） 参加起草人： 周汉安（清华大学） 陈 锋（浙江大学） 李逢春（航空航天部六○八研究所） 卜卫军（航空航天部六○八研究所） 戚 坚（北京测振仪器厂） 振动位移传感器检定规程 本规程适用于新制造、使用中和修理后的电感式、电容式及电阻式位移传感器的检定。 一 概 述 位移传感器是位移测量仪的主要组成部分，是利用电阻、电感、电容量的变化把机械位移量转变为电压或电流的变化量，用于测量位移及振幅。 二 技 术 要 求 1 位移传感器静态校准时的灵敏度误差、示值线性度、回程误差、示值变动度、零值误差、温漂及示值稳定度见表1。 表1 类 型 灵敏度 误差 （%） 示值线 性度 （%） 回程 误差 （%） 示值 变动度 （%） 零值 误差 （%） 温漂 （%/℃） 示值稳 定度 （%） 电感式 差动电感式 ±1.0 ±0.5 ±0.5 ±0.4 ≤1.0 0.1 0.3 差动变压器式 ±1.0 1m 量程 以下±0.5 1m 量程 以上±1.0 ±0.5 0.4 ≤1.0 0.1 0.3 电涡流式 ±5.0 10mm 量程 以下±3.0 10mm 量程 以上±5.0 — 1.0 ＜1.0 0.1 0.5 电容式 ±1.0～ ±3.0 ±0.5～±1.0 — 1.0 ≤0.2 0.6 0.5 电阻式 ±0.6 ±0.5～±1.0 ±0.5 0.5 ≤0.1 0.1～0.5 0.3 2 位移传感器的动态校准时参考灵敏度误差见表2，频率响应见表3。 表2 类 型 灵敏度误差（%） 电感式 差动电感式 差动变压器式 电涡流式 ±5.0 ±5.0 ±5.0 电容式 ±5.0 电阻式 电阻应变式 ±5.0 电阻式 ±5.0 表3 类 型 频率范围（Hz） 电感式 差动电感式 0～200 差动变压器式 0～200 电涡流式 0～5000 电容式 0～5000 电阻式 电阻应变式 0～100...
