JL295指针式晶体管直流参数测试表使用说明

JL295指针式晶体管直流参数测试表使用说明_第1页
1/7
JL295指针式晶体管直流参数测试表使用说明_第2页
2/7
JL295指针式晶体管直流参数测试表使用说明_第3页
3/7

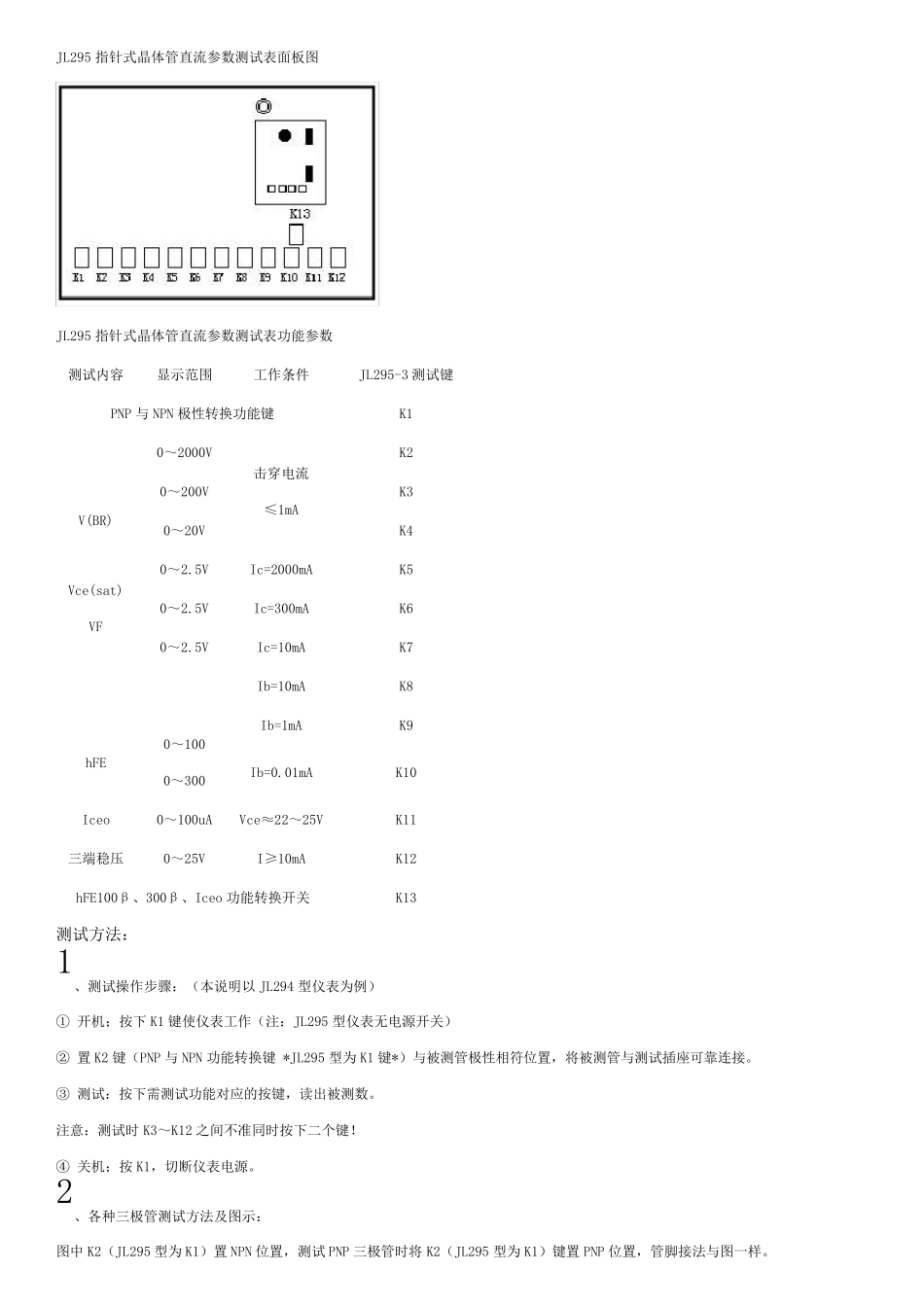

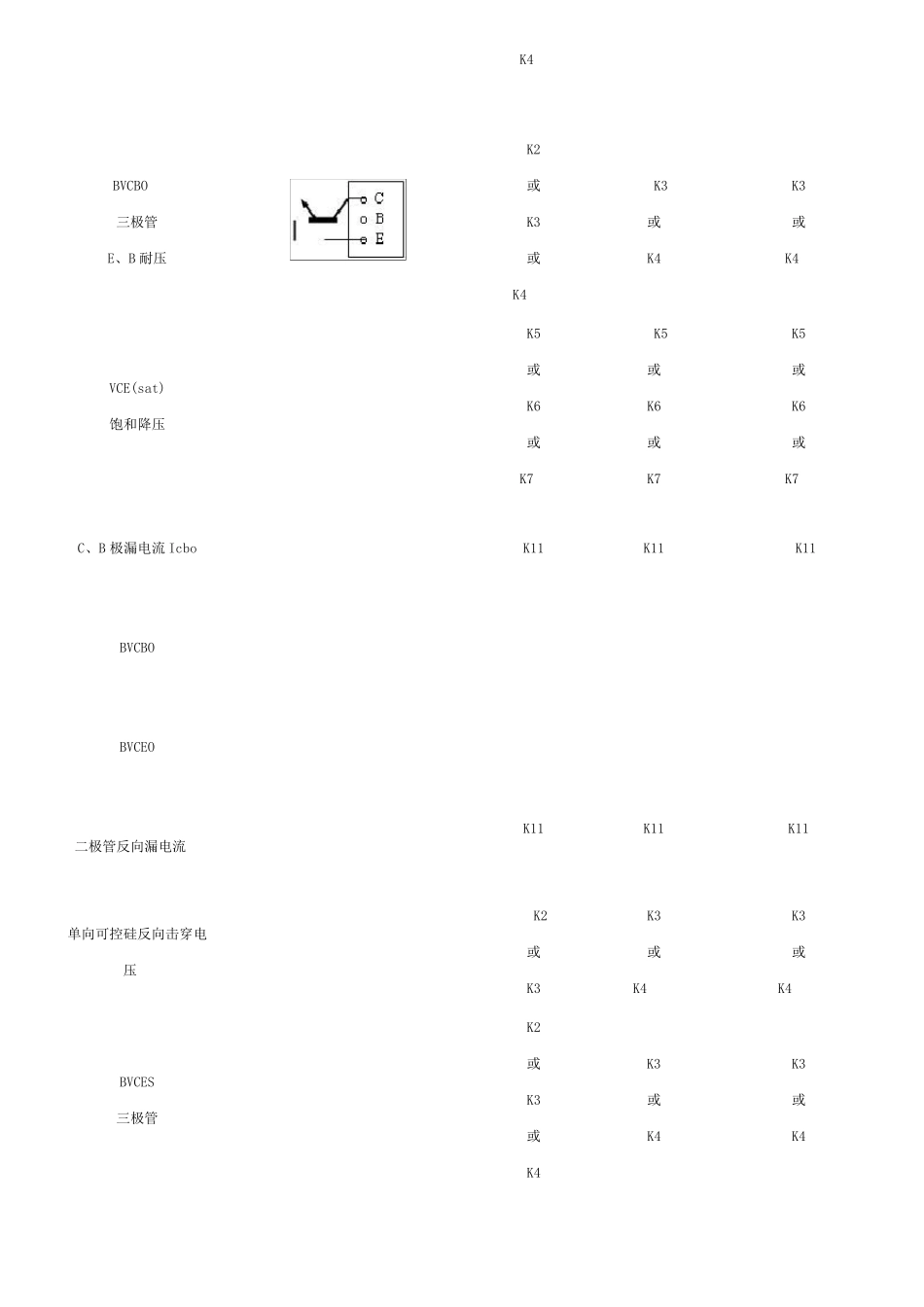

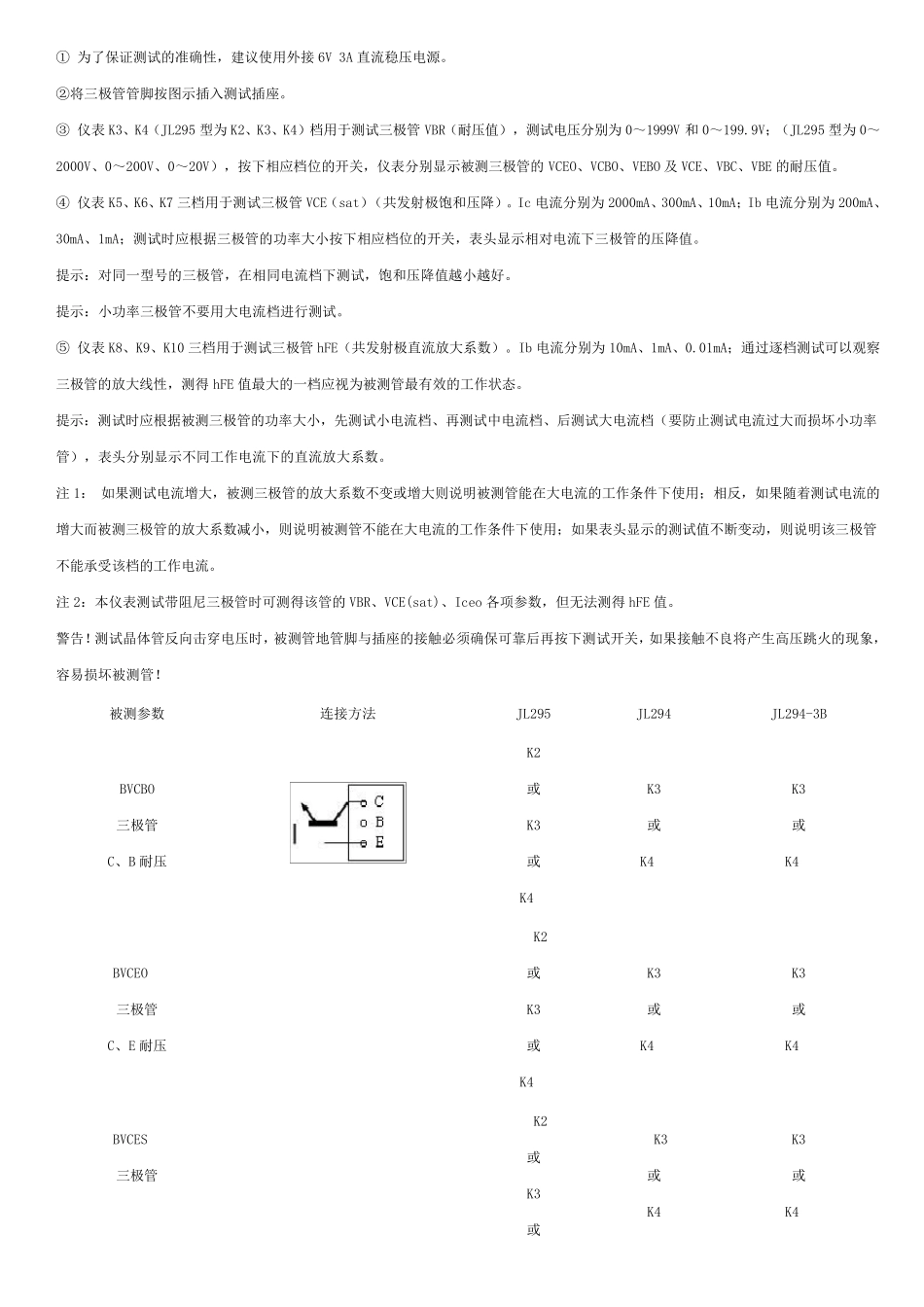

JL295 指针式晶体管直流参数测试表面板图 JL295 指针式晶体管直流参数测试表功能参数 测试内容 显示范围 工作条件 JL295-3 测试键 PNP 与NPN 极性转换功能键 K1 V(BR) 0~2000V 击穿电流 ≤1mA K2 0~200V K3 0~20V K4 Vce(sat) VF 0~2.5V Ic=2000mA K5 0~2.5V Ic=300mA K6 0~2.5V Ic=10mA K7 hFE 0~100 0~300 Ib=10mA K8 Ib=1mA K9 Ib=0.01mA K10 Iceo 0~100uA Vce≈22~25V K11 三端稳压 0~25V I≥10mA K12 hFE100β、300β、Iceo 功能转换开关 K13 测试方法: 1、测试操作步骤:(本说明以 JL294 型仪表为例) ① 开机;按下 K1 键使仪表工作(注:JL295 型仪表无电源开关) ② 置 K2 键(PNP 与NPN 功能转换键 *JL295 型为 K1 键*)与被测管极性相符位置,将被测管与测试插座可靠连接。 ③ 测试:按下需测试功能对应的按键,读出被测数。 注意:测试时 K3~K12 之间不准同时按下二个键! ④ 关机;按 K1,切断仪表电源。 2、各种三极管测试方法及图示: 图中 K2(JL295 型为 K1)置 NPN 位置,测试PNP 三极管时将 K2(JL295 型为 K1)键置 PNP 位置,管脚接法与图一样。 ① 为了保证测试的准确性,建议使用外接 6V 3A 直流稳压电源。 ②将三极管管脚按图示插入测试插座。 ③ 仪表 K3、K4(JL295 型为 K2、K3、K4)档用于测试三极管 VBR(耐压值),测试电压分别为 0~1999V 和 0~199.9V;(JL295 型为 0~2000V、0~200V、0~20V),按下相应档位的开关,仪表分别显示被测三极管的 VCEO、VCBO、VEBO 及 VCE、VBC、VBE 的耐压值。 ④ 仪表 K5、K6、K7 三档用于测试三极管 VCE(sat)(共发射极饱和压降)。Ic 电流分别为 2000mA、300mA、10mA;Ib 电流分别为 200mA、30mA、1mA;测试时应根据三极管的功率大小按下相应档位的开关,表头显示相对电流下三极管的压降值。 提示:对同一型号的三极管,在相同电流档下测试,饱和压降值越小越好。 提示:小功率三极管不要用大电流档进行测试。 ⑤ 仪表 K8、K9、K10 三档用于测试三极管 hFE(共发射极直流放大系数)。Ib 电流分别为 10mA、1mA、0.01mA;通过逐档测试可以观察三极管的放大线性,测得 hFE 值最大的一档应视为被测管最有效的工作状态。 提示:测试时应根据被测三极管的功率大小,先测试小电流档、再测试中电流档、后测试大电流档(要防...
