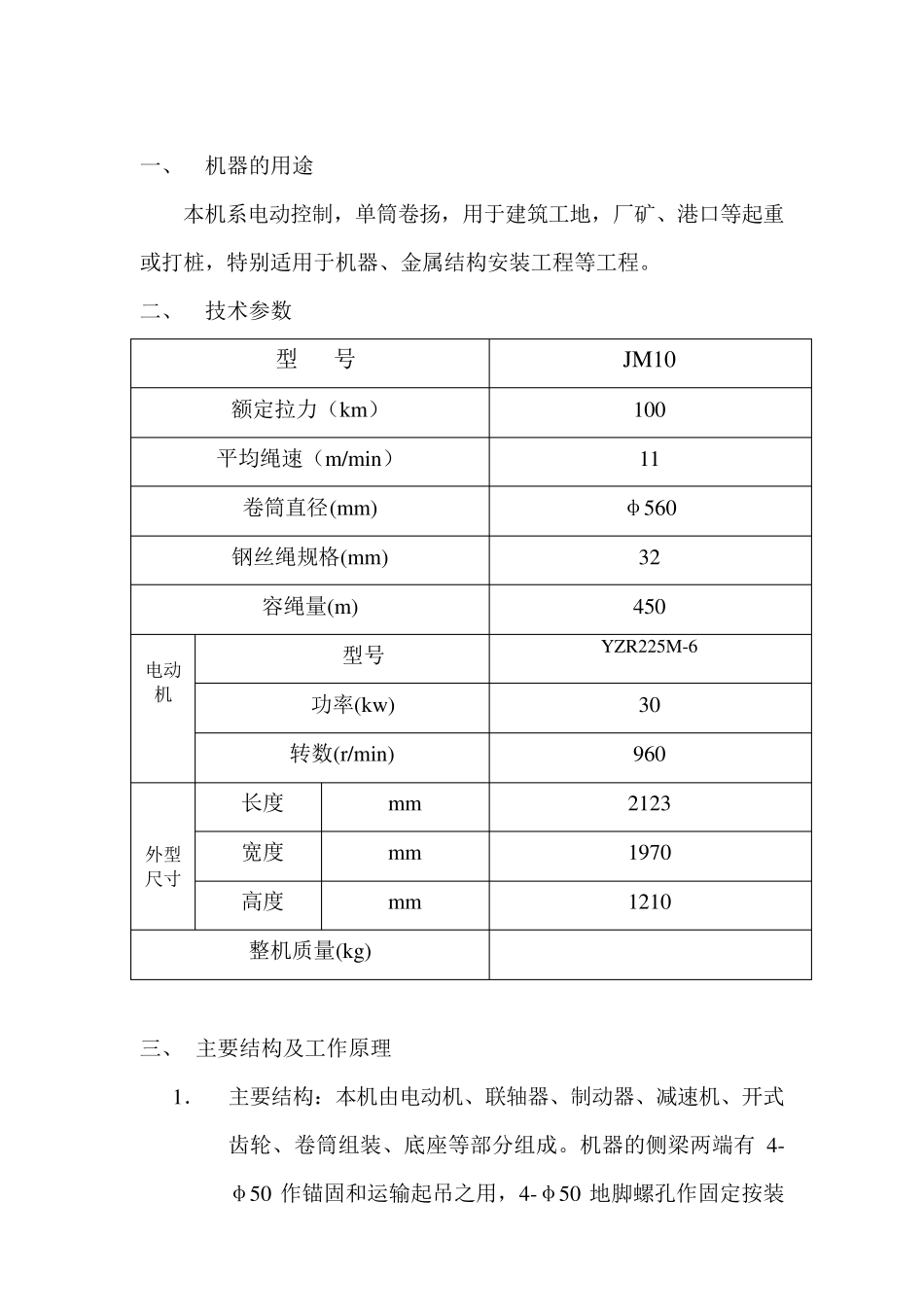

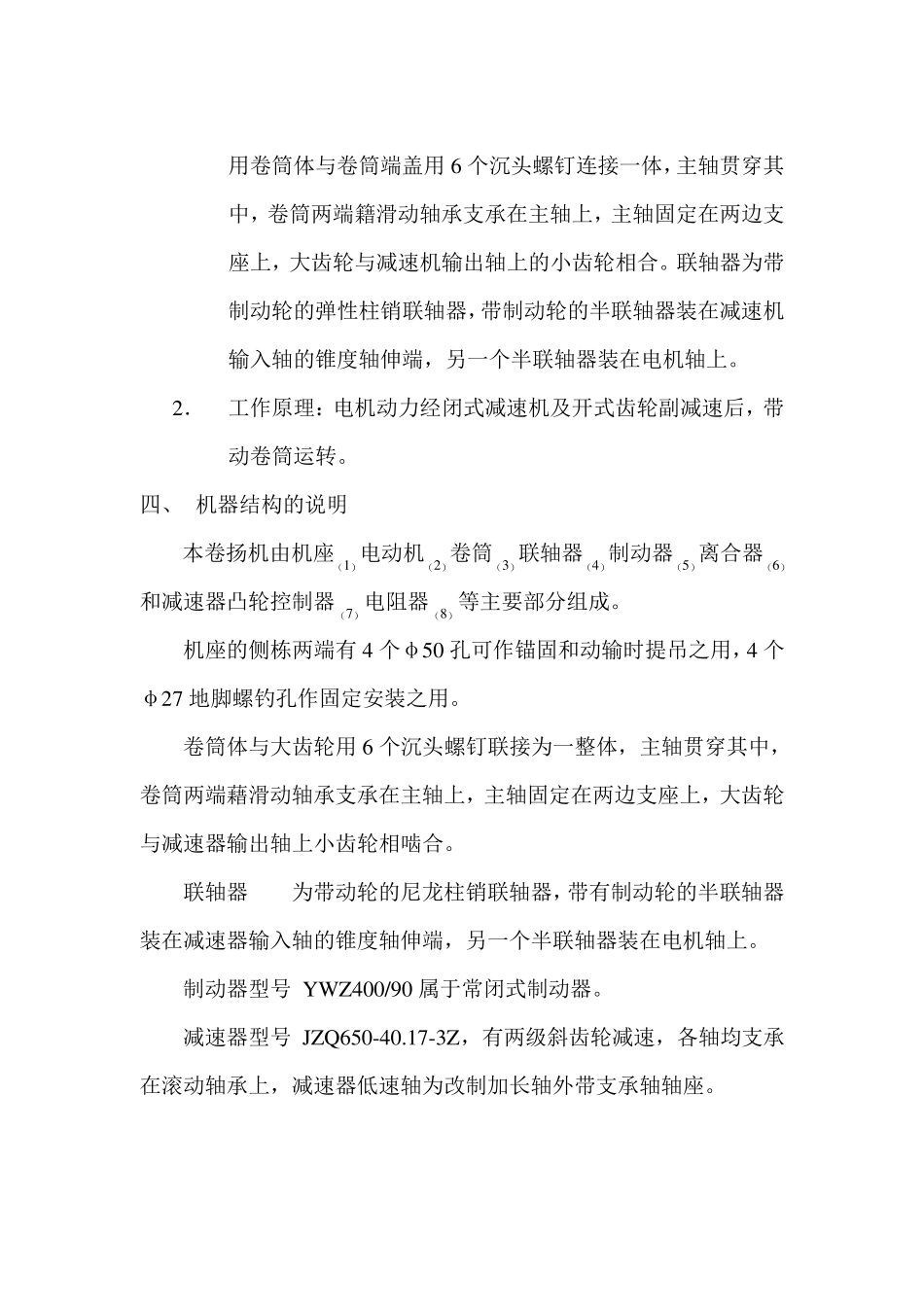

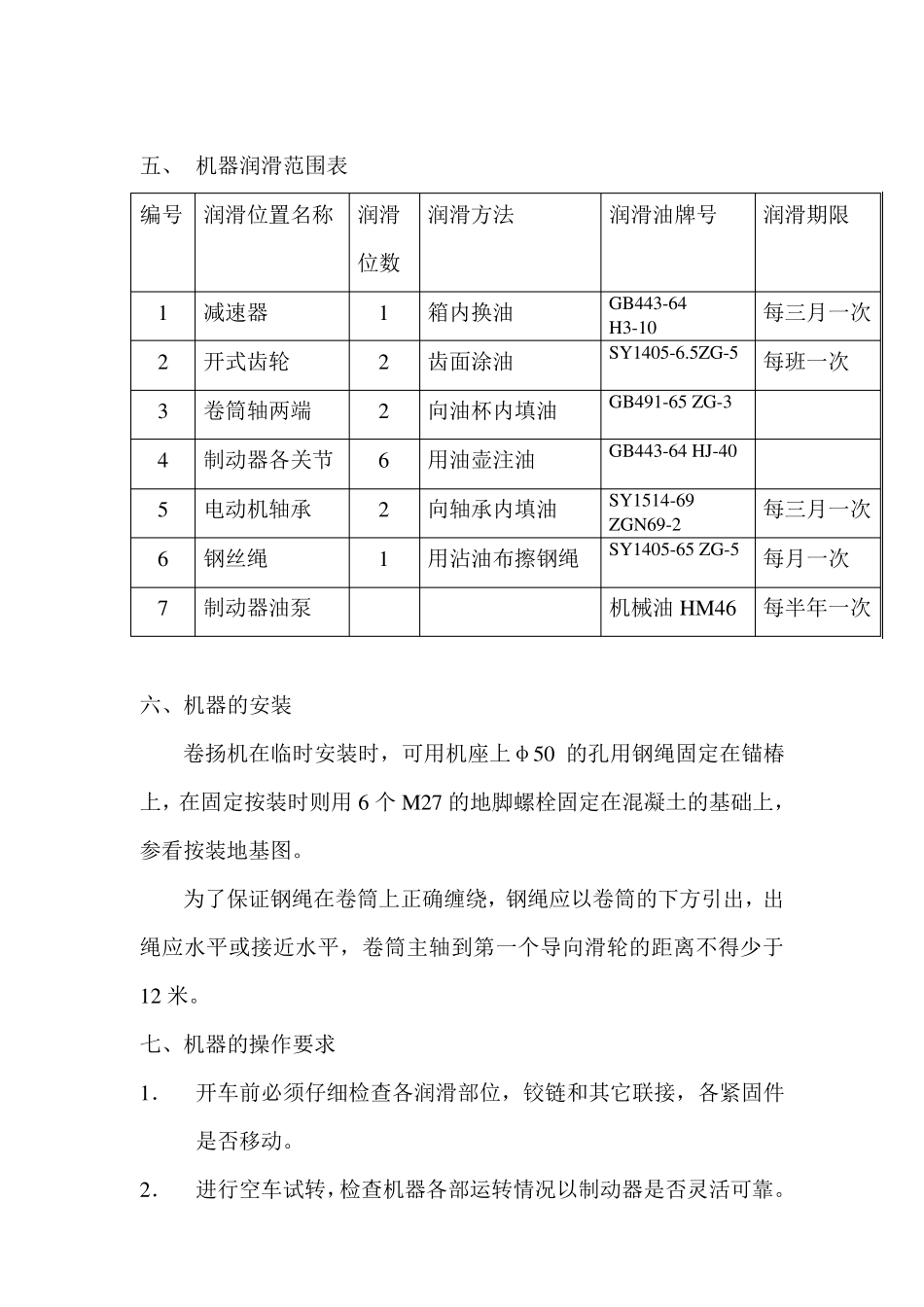

一、 机器的用途 本机系电动控制，单筒卷扬，用于建筑工地，厂矿、港口等起重或打桩，特别适用于机器、金属结构安装工程等工程。 二、 技术参数 型 号 JM10 额定拉力（km） 100 平均绳速（m/min） 11 卷筒直径(mm) φ560 钢丝绳规格(mm) 32 容绳量(m) 450 电动机 型号 YZR225M-6 功率(kw ) 30 转数(r/min) 960 外型尺寸 长度 mm 2123 宽度 mm 1970 高度 mm 1210 整机质量(kg) 三、 主要结构及工作原理 1． 主要结构：本机由电动机、联轴器、制动器、减速机、开式齿轮、卷筒组装、底座等部分组成。机器的侧梁两端有 4-φ50 作锚固和运输起吊之用，4-φ50 地脚螺孔作固定按装用卷筒体与卷筒端盖用6 个沉头螺钉连接一体，主轴贯穿其中，卷筒两端籍滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速机输出轴上的小齿轮相合。联轴器为带制动轮的弹性柱销联轴器，带制动轮的半联轴器装在减速机输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。 2． 工作原理：电机动力经闭式减速机及开式齿轮副减速后，带动卷筒运转。 四、 机器结构的说明 本卷扬机由机座（1）电动机（2）卷筒（3）联轴器（4）制动器（5）离合器（6）和减速器凸轮控制器（7）电阻器（8）等主要部分组成。 机座的侧栋两端有4 个φ50 孔可作锚固和动输时提吊之用，4 个φ27 地脚螺钓孔作固定安装之用。 卷筒体与大齿轮用6 个沉头螺钉联接为一整体，主轴贯穿其中，卷筒两端藉滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速器输出轴上小齿轮相啮合。 联轴器 为带动轮的尼龙柱销联轴器，带有制动轮的半联轴器装在减速器输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。 制动器型号 YWZ400/90 属于常闭式制动器。 减速器型号 JZQ650-40.17-3Z，有两级斜齿轮减速，各轴均支承在滚动轴承上，减速器低速轴为改制加长轴外带支承轴轴座。 五、 机器润滑范围表 编号 润滑位置名称 润滑 位数 润滑方法 润滑油牌号 润滑期限 1 减速器 1 箱内换油 GB443-64 H3-10 每三月一次 2 开式齿轮 2 齿面涂油 SY1405-6.5ZG-5 每班一次 3 卷筒轴两端 2 向油杯内填油 GB491-65 ZG-3 4 制动器各关节 6 用油壶注油 GB443-64 HJ-40 5 电动机轴承 2 向轴承内填油 SY1514-69 ZGN69-2 每三月一次 6 钢丝绳 1 用沾油布擦钢绳 SY1405-65 ZG-5 每月一次 7 制动器油泵 机械油HM4...
