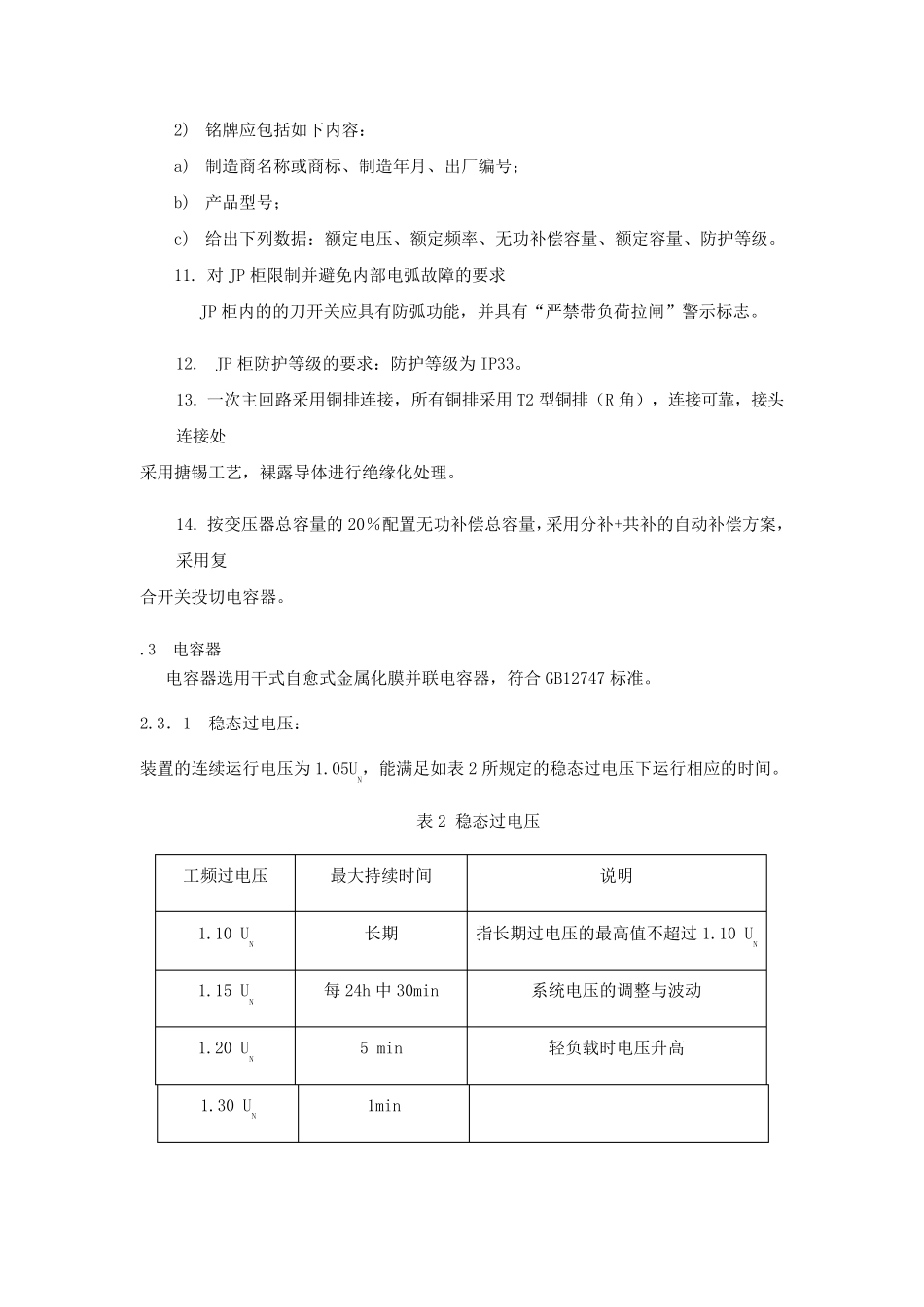

JP 变压器综合配电箱技术条件 JP 柜技术参数见技术规范专用部分的标准技术参数表。 技术要求 1. JP 柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。柜体采用对开门，共4 门，采用不锈钢铰链，大尺寸柜体内加装加强筋。 2. JP 柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量 TA，预留计量 TA 空间位置，不装电压表、电流表,不留观察窗。 3. 进出线布置：侧面上进下出，不在一面。 4. 总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。配电室在综合保护器出线侧装接线排。 5. JP 柜相序按面对柜体正面从左到右排序为A、B、C、N。 6. JP 柜用新型防雨锁，锁加防撬功能，计量室单独设锁。柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。 7. 箱体通风设计：上下左右通风，具有防止小动物进入设计。进出电缆采用紧缩套 工 艺 ，用PG 系 列 电缆螺 旋 接头 ，由 制造 厂 家 根 据 变压器容 量合理配置。 8. 对接地的要求： 1) JP 柜的底 架 上均 应设置可 靠 的适 用于规定 故 障 条件的接地端 子 ，该 端 子 应有一紧固 螺 钉 或 螺 栓 连 接至 接地导 体。紧固 螺 钉 或 螺 栓 的直 径 应不小于10mm。接地连 接点 应标以 清 晰 可 见的接地符 号； 2) 接地导 体应采用铜 质 导 体，接地导 体的末 端 应用铜 质 端 子 与 设备的接地系 统 相连 接； 3) 主 回 路 中 凡 规定 或 需要触 及 的所有部件都 应可 靠 接地； 9. JP 柜柜顶 设有横 眉 可 粘 贴 间隔 名 称。JP 柜正门内侧应有用铝 合金 板制作 的清晰 明显 的主 接线示 意 图 。 10. 铭 牌 的要求 1) 铭 牌 应为铝 合金 或 不锈钢材 质 且 应用中 文 蚀 刻 ，柜体正反 两 面制作 铝 合金 警 示牌 ，均 用铆 钉 固 定 。 2) 铭牌应包括如下内容： a) 制造商名称或商标、制造年月、出厂编号； b) 产品型号； c) 给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。 11. 对JP 柜限制并避免内部电弧故障的要求 JP 柜内的的刀开关应具有防弧功能，并具有“严禁带负荷拉闸”警示标志。 12. JP 柜防护等级的要...
