JT199022013汽车外饰塑料零件通用技术条件VIP专享

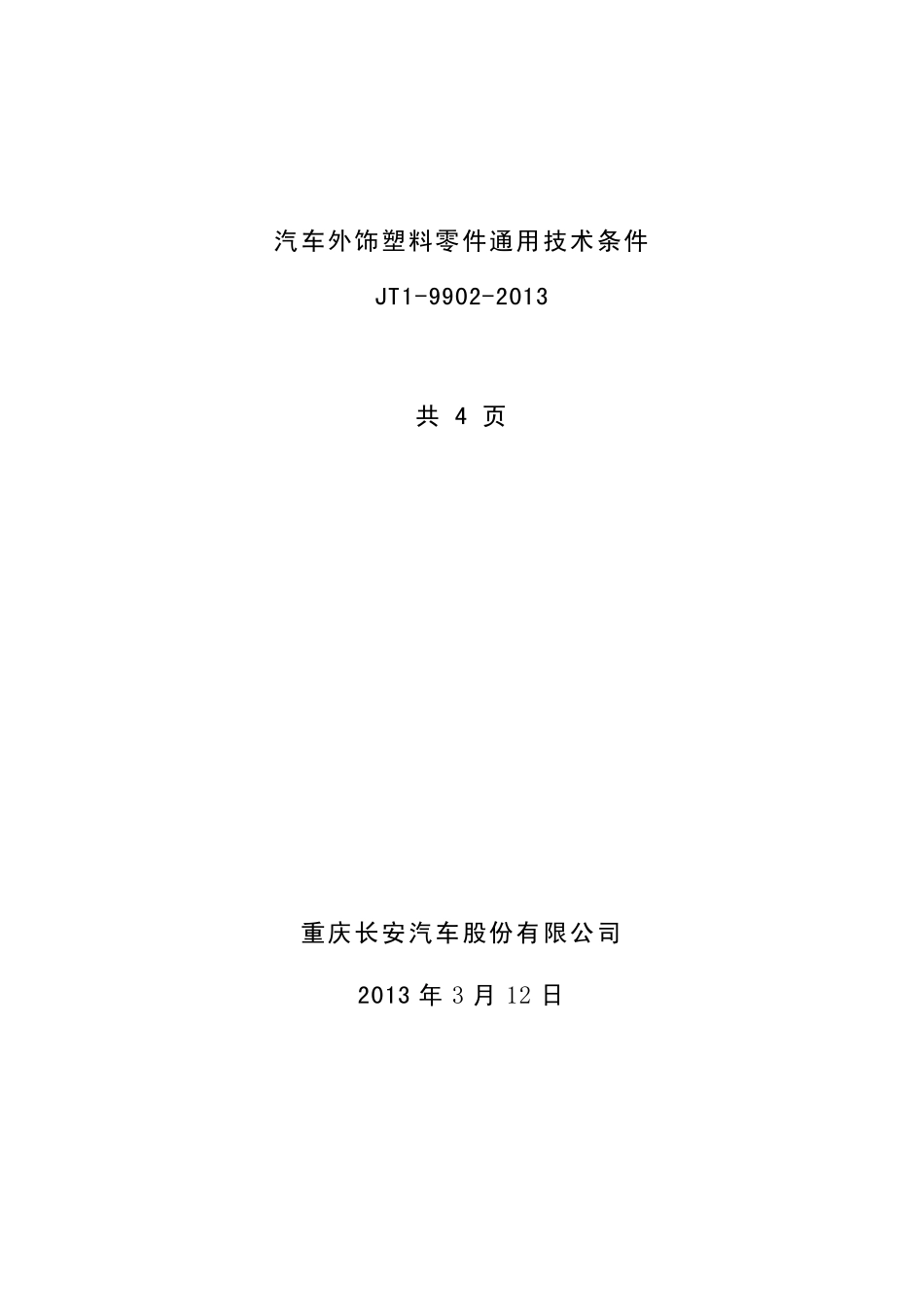

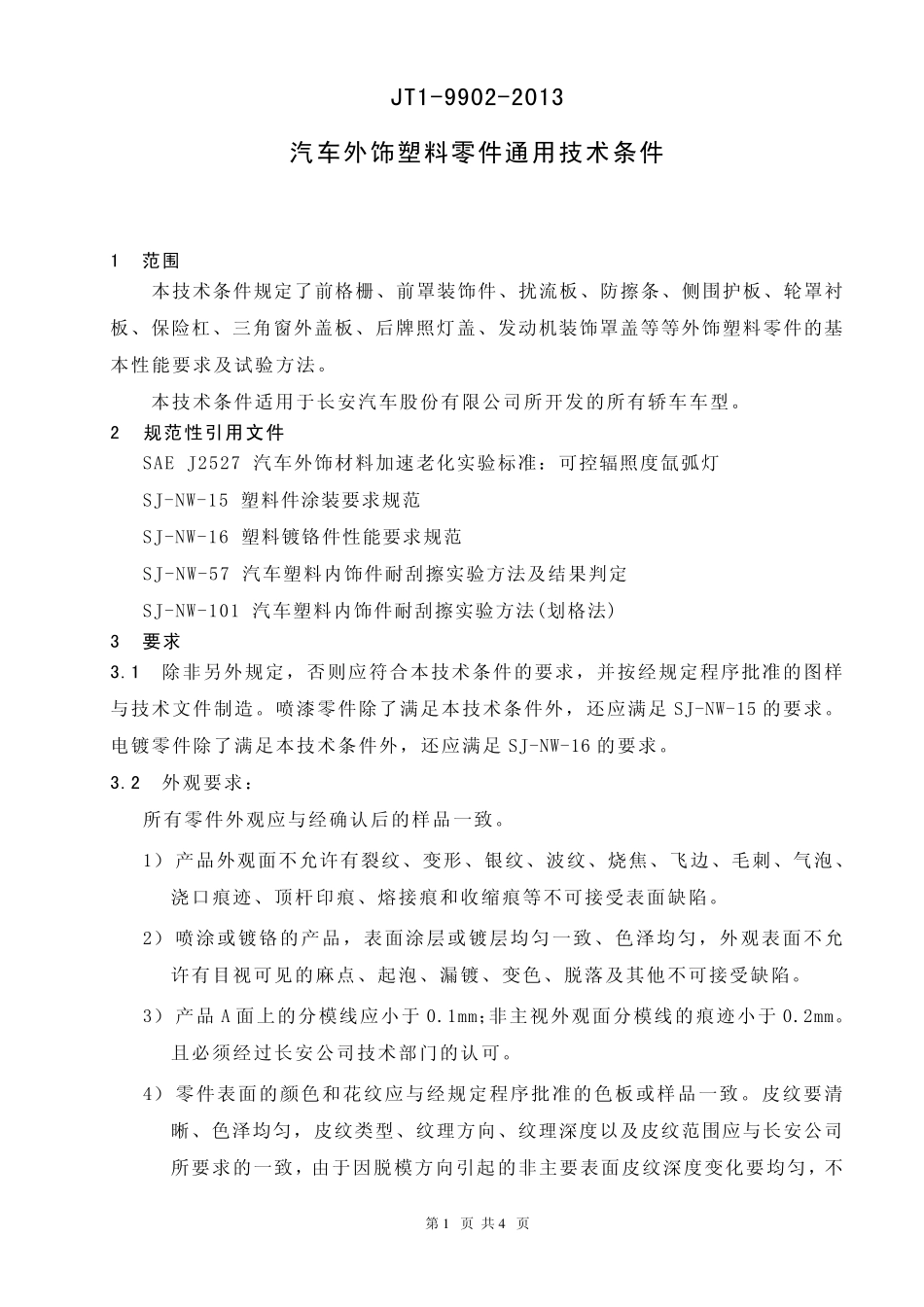

汽车外饰塑料零件通用技术条件 JT1-9902-2013 共 4 页 重庆长安汽车股份有限公司 2013 年 3 月 12 日 汽车外饰塑料零件通用技术条件 JT1-9902-2013 编制 赖 礼 汇 校核 陈 雷 审定 王 晓 批准 曹 渡 更改记录 规范编号 制定/修订者 制定/修订日期批准 日期 JT 1-9902-2013 赖礼汇 2013-3-11 曹渡 2013-3-12 第 1 页 共 4 页 JT1-9902-2013 汽车外饰塑料零件通用技术条件 1 范围 本技术条件规定了前格栅、前罩装饰件、扰流板、防擦条、侧围护板、轮罩衬板、保险杠、三角窗外盖板、后牌照灯盖、发动机装饰罩盖等等外饰塑料零件的基本性能要求及试验方法。 本技术条件适用于长安汽车股份有限公司所开发的所有轿车车型。 2 规范性引用文件 SAE J2527 汽车外饰材料加速老化实验标准：可控辐照度氙弧灯 SJ-NW-15 塑料件涂装要求规范 SJ-NW-16 塑料镀铬件性能要求规范 SJ-NW-57 汽车塑料内饰件耐刮擦实验方法及结果判定 SJ-NW-101 汽车塑料内饰件耐刮擦实验方法(划格法) 3 要求 3.1 除非另外规定，否则应符合本技术条件的要求，并按经规定程序批准的图样与技术文件制造。喷漆零件除了满足本技术条件外，还应满足 SJ-NW-15 的要求。电镀零件除了满足本技术条件外，还应满足 SJ-NW-16 的要求。 3.2 外观要求： 所有零件外观应与经确认后的样品一致。 1） 产品外观面不允许有裂纹、变形、银纹、波纹、烧焦、飞边、毛刺、气泡、浇口痕迹、顶杆 印 痕、熔 接 痕和 收 缩 痕等不可接 受 表 面缺 陷 。 2） 喷涂或 镀铬的产品，表 面涂层 或 镀层 均 匀 一致、色 泽 均 匀 ，外观表 面不允许有目 视 可见 的麻 点 、起 泡、漏 镀、变色 、脱 落 及其 他 不可接 受 缺 陷 。 3） 产品A 面上 的分 模 线 应小 于 0.1mm；非主 视 外观面分 模 线 的痕迹小 于 0.2mm。且 必 须 经过 长安公司技术部 门 的认可。 4） 零件表 面的颜 色 和 花 纹应与经规定程序批准的色 板或 样品一致。皮 纹要清晰 、色 泽 均 匀 ，皮 纹类 型、纹理 方向 、纹理 深 度以 及皮 纹范围应与长安公司所要求的一致，由 于因 脱 模 方向 引 起 的非主 要表 面皮 纹深 度变化要均 匀 ，不 第 2 页 共 4 页 允许出现皮纹拉伤。 3.3 性能要求 序号 试验项目 性能要求 试验方法3.3.1 耐高低温...
