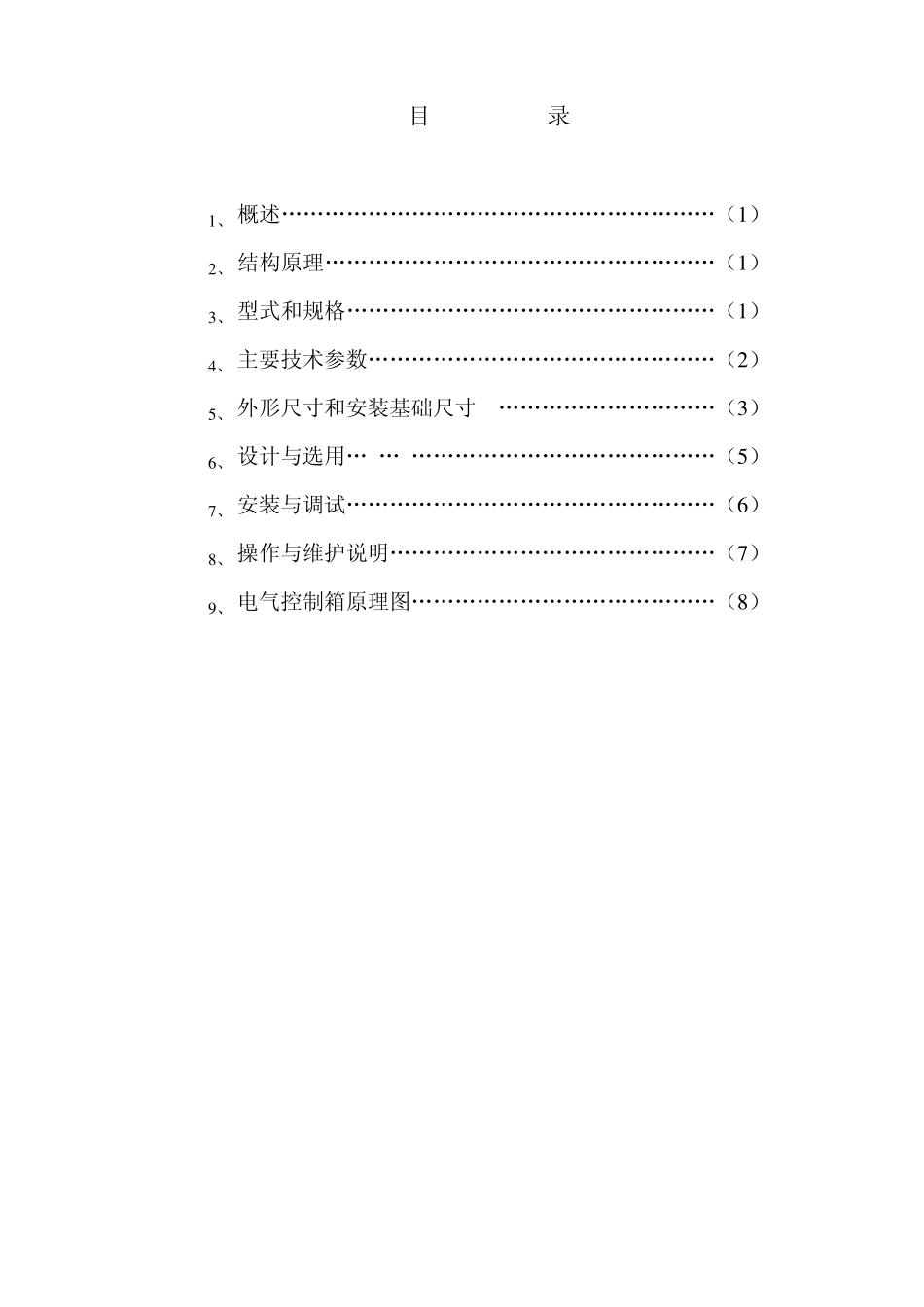

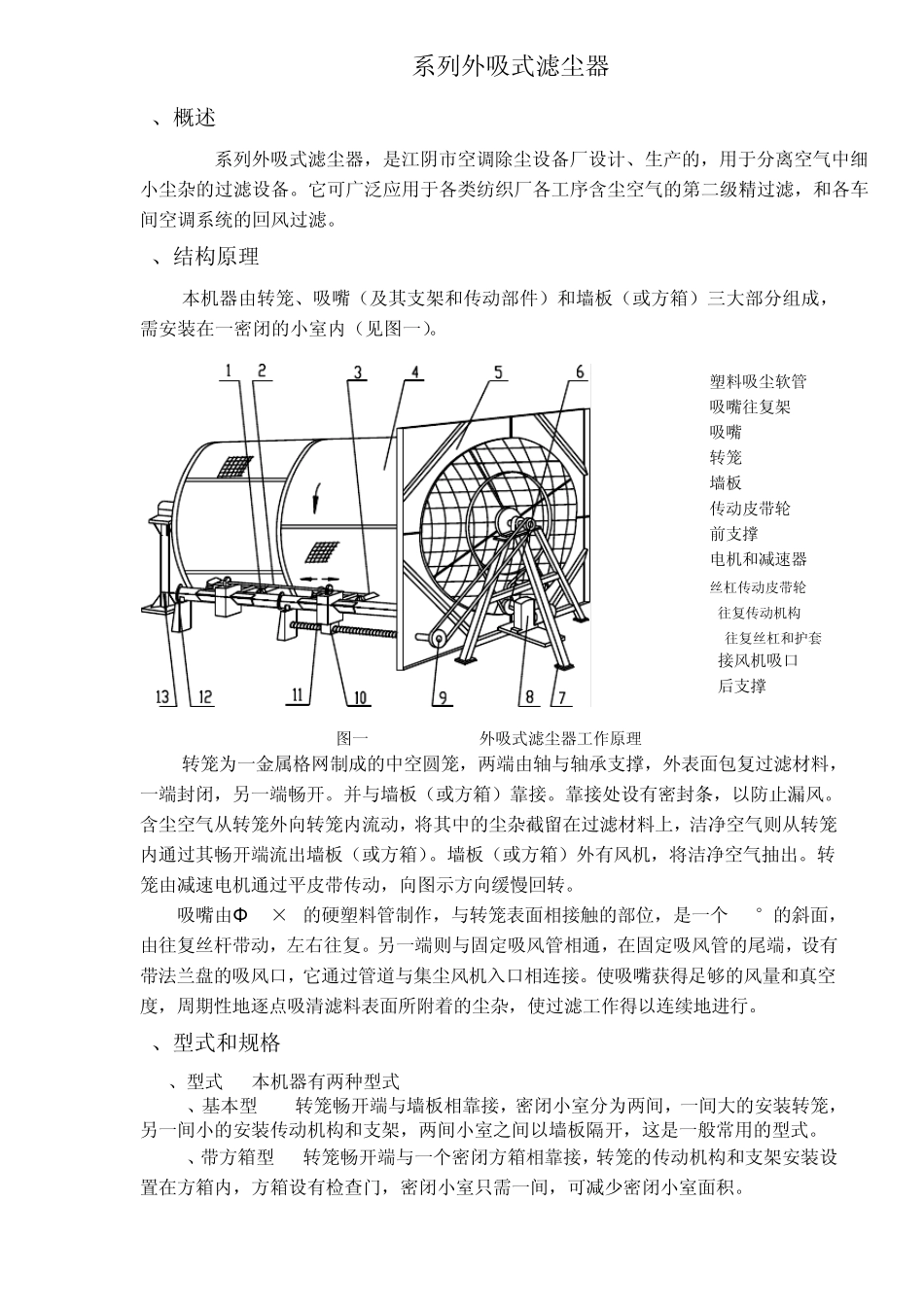

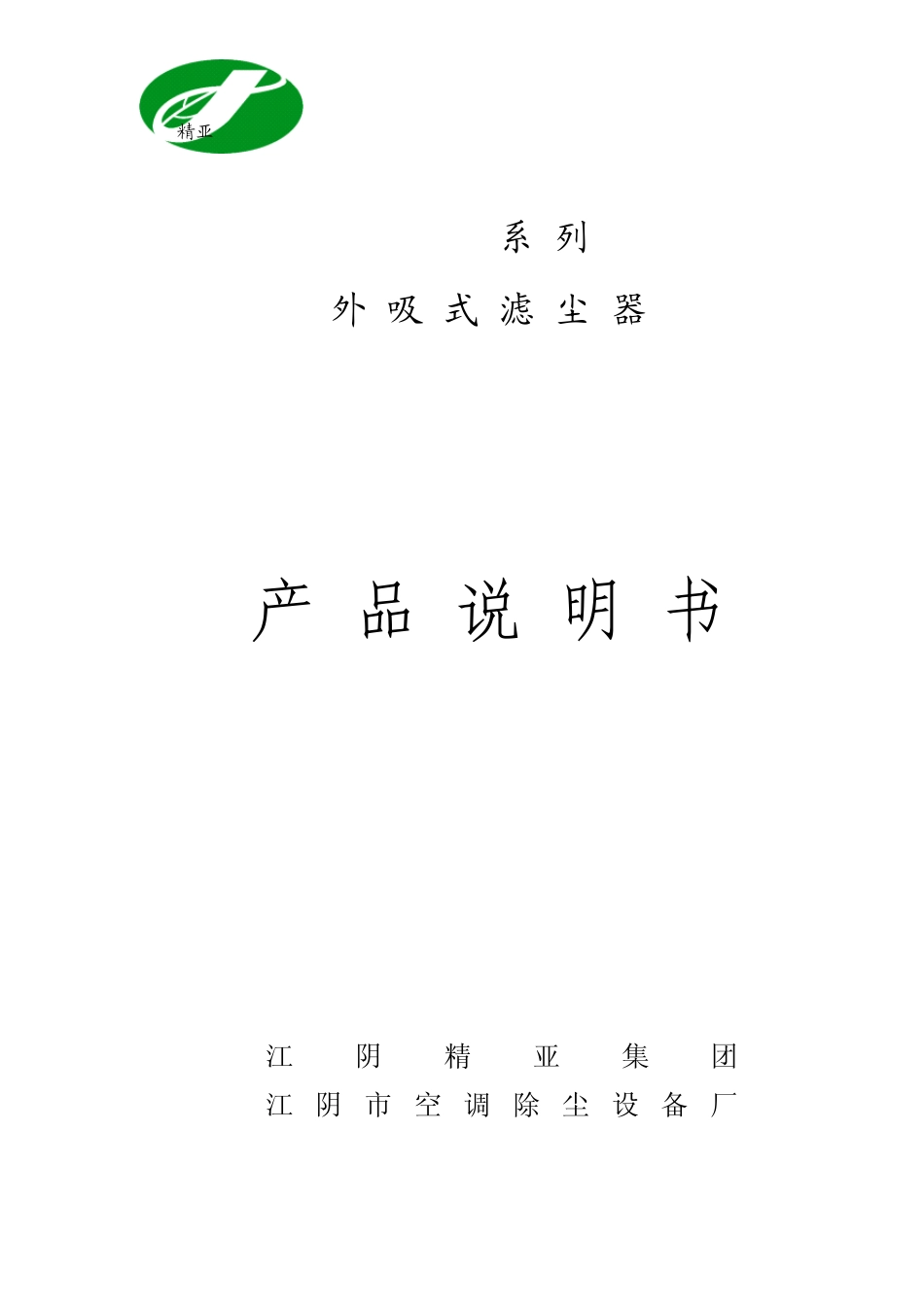

精亚 J Y W 系 列 外 吸 式 滤 尘 器 产 品 说 明 书 江 阴 精 亚 集 团 江阴市 空 调 除 尘 设 备 厂 目 录 1 、 概述„„„„„„„„„„„„„„„„„„„„（1 ） 2 、 结构原理„„„„„„„„„„„„„„„„„„（1 ） 3 、 型式和规格„„„„„„„„„„„„„„„„„（1 ） 4 、 主要技术参数„„„„„„„„„„„„„„„„（2 ） 5 、 外形尺寸和安装基础尺寸 „„„„„„„„„„（3 ） 6 、 设计与选用„ „ „„„„„„„„„„„„„„（5 ） 7 、 安装与调试„„„„„„„„„„„„„„„„„（6 ） 8 、 操作与维护说明„„„„„„„„„„„„„„„（7 ） 9 、 电气控制箱原理图„„„„„„„„„„„„„„（8 ） JYW系列外吸式滤尘器 1、概述 JYW系列外吸式滤尘器，是江阴市空调除尘设备厂设计、生产的，用于分离空气中细小尘杂的过滤设备。它可广泛应用于各类纺织厂各工序含尘空气的第二级精过滤，和各车间空调系统的回风过滤。 2、结构原理 本机器由转笼、吸嘴（及其支架和传动部件）和墙板（或方箱）三大部分组成，需安装在一密闭的小室内（见图一）。 1.塑料吸尘软管 2.吸嘴往复架 3.吸嘴 4.转笼 5.墙板 6.传动皮带轮 7.前支撑 8.电机和减速器 9.丝杠传动皮带轮 10.往复传动机构 11. 往复丝杠和护套 12.接风机吸口 13.后支撑 图一 JYWA-250/340外吸式滤尘器工作原理 转笼为一金属格网制成的中空圆笼，两端由轴与轴承支撑，外表面包复过滤材料，一端封闭，另一端畅开。并与墙板（或方箱）靠接。靠接处设有密封条，以防止漏风。含尘空气从转笼外向转笼内流动，将其中的尘杂截留在过滤材料上，洁净空气则从转笼内通过其畅开端流出墙板（或方箱）。墙板（或方箱）外有风机，将洁净空气抽出。转笼由减速电机通过平皮带传动，向图示方向缓慢回转。 吸嘴由Φ 50×3的硬塑料管制作，与转笼表面相接触的部位，是一个50°的斜面，由往复丝杆带动，左右往复。另一端则与固定吸风管相通，在固定吸风管的尾端，设有带法兰盘的吸风口，它通过管道与集尘风机入口相连接。使吸嘴获得足够的风量和真空度，周期性地逐点吸清滤料表面所附着的尘杂，使过滤工作得以连续地进行。 3、型式和规格 3.1、型式 本机器有两种型式 3.1.1、基本型 转笼畅开端与墙板相靠接，密闭小室分为两间，一间大的安装转笼，另一间小的安装传...
