K11系列三爪自定心卡盘技术资料

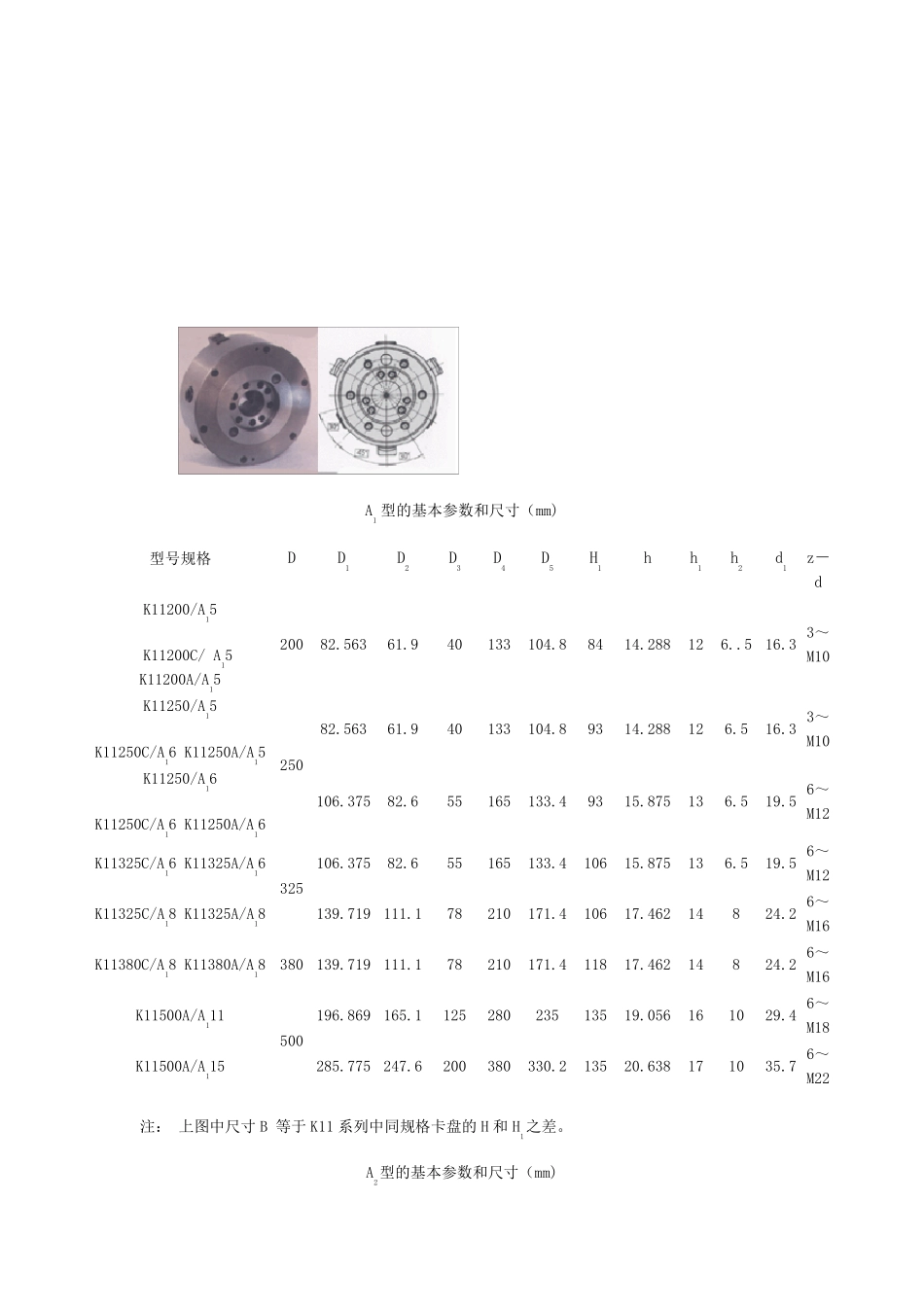

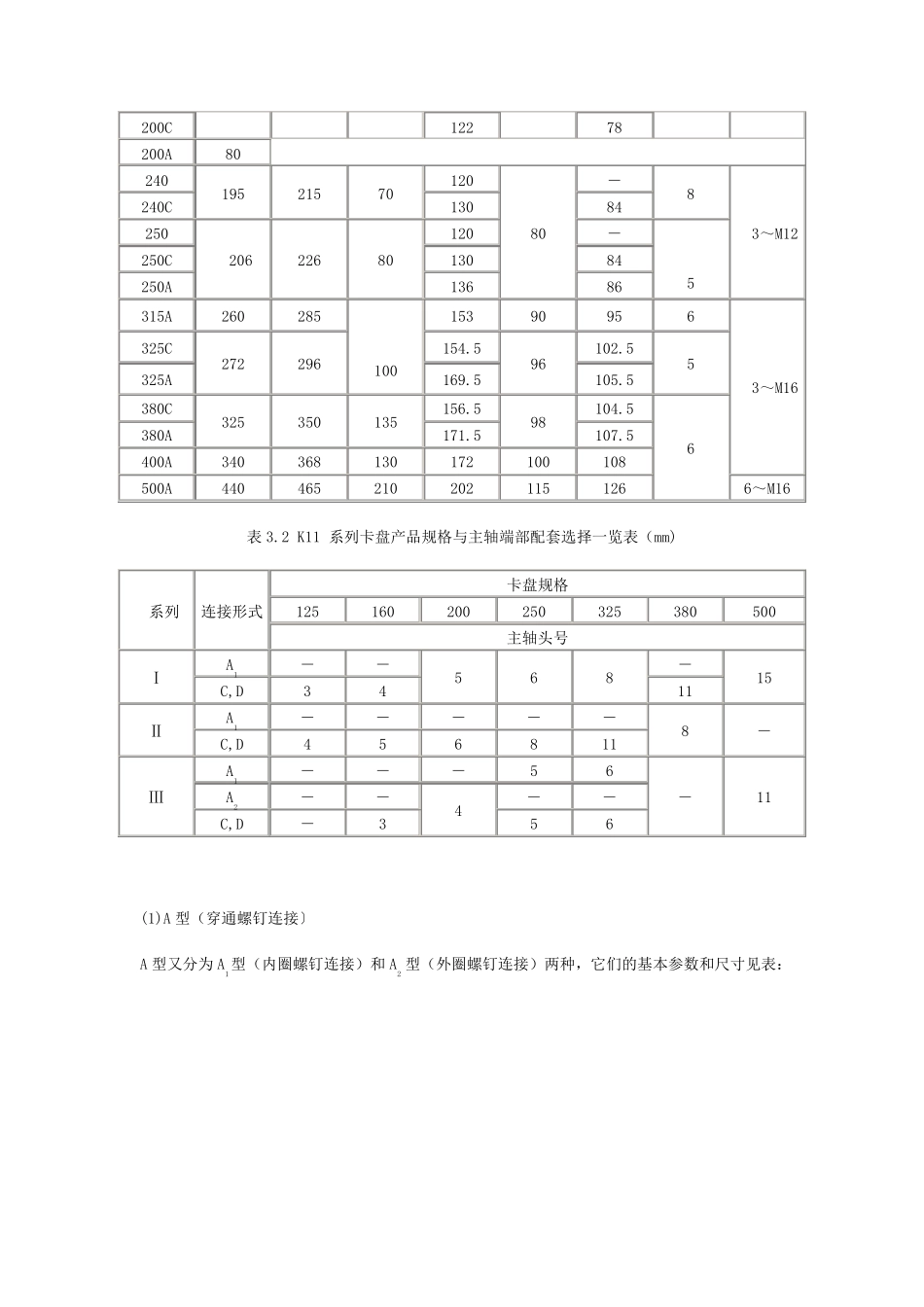

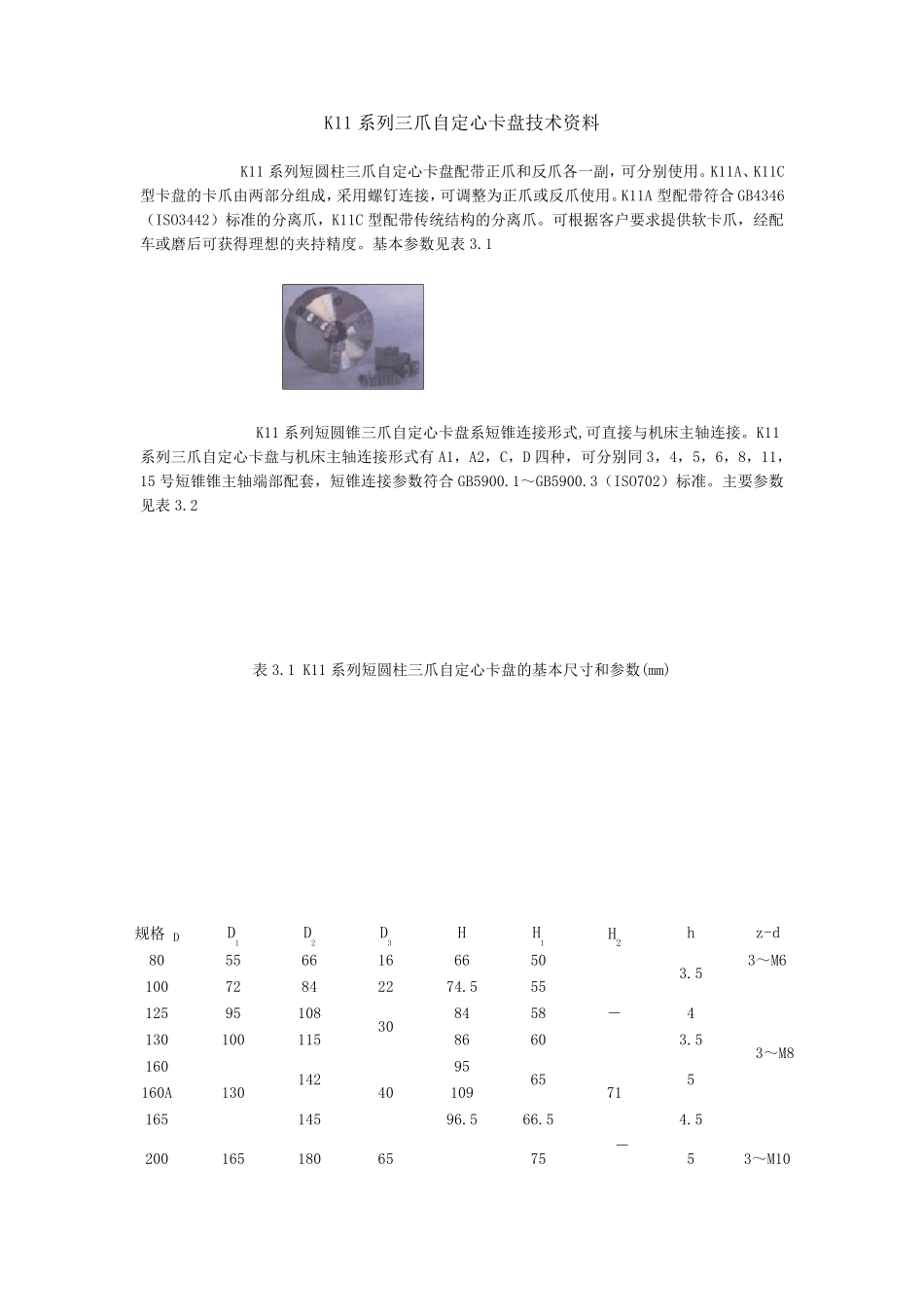

K11 系列三爪自定心卡盘技术资料 K11 系列短圆柱三爪自定心卡盘配带正爪和反爪各一副，可分别使用。K11A、K11C型卡盘的卡爪由两部分组成，采用螺钉连接，可调整为正爪或反爪使用。K11A 型配带符合 GB4346（ISO3442）标准的分离爪，K11C 型配带传统结构的分离爪。可根据客户要求提供软卡爪，经配车或磨后可获得理想的夹持精度。基本参数见表 3.1 K11 系列短圆锥三爪自定心卡盘系短锥连接形式,可直接与机床主轴连接。K11系列三爪自定心卡盘与机床主轴连接形式有 A1，A2，C，D 四种，可分别同 3，4，5，6，8，11，15 号短锥锥主轴端部配套，短锥连接参数符合 GB5900.1～GB5900.3（ISO702）标准。主要参数见表 3.2 表 3.1 K11 系列短圆柱三爪自定心卡盘的基本尺寸和参数(mm) 规格 D D1 D2 D3 H H1 H2 h z-d 80 55 66 16 66 50 － 3.5 3～M6 100 72 84 22 74.5 55 3～M8 125 95 108 30 84 58 4 130 100 115 86 60 3.5 160 130 142 40 95 65 5 160A 109 71 165 145 96.5 66.5 － 4.5 200 165 180 65 75 5 3～M10 200C 122 78 200A 80 240 195 215 70 120 80 － 8 3～M12 240C 130 84 250 206 226 80 120 － 5 250C 130 84 250A 136 86 315A 260 285 100 153 90 95 6 3～M16 325C 272 296 154.5 96 102.5 5 325A 169.5 105.5 380C 325 350 135 156.5 98 104.5 6 380A 171.5 107.5 400A 340 368 130 172 100 108 500A 440 465 210 202 115 126 6～M16 表3.2 K11 系列卡盘产品规格与主轴端部配套选择一览表（mm) 系列 连接形式 卡盘规格 125 160 200 250 325 380 500 主轴头号 Ⅰ A1 － － 5 6 8 － 15 C,D 3 4 11 Ⅱ A1 － － － － － 8 － C,D 4 5 6 8 11 Ⅲ A1 － － － 5 6 － 11 A2 － － 4 － － C,D － 3 5 6 (1)A 型（穿通螺钉连接〕 A 型又分为 A1型（内圈螺钉连接）和 A2 型（外圈螺钉连接）两种，它们的基本参数和尺寸见表： A1 型的基本参数和尺寸（mm) 型号规格 D D1 D2 D3 D4 D5 H1 h h1 h2 d1 z－d K11200/A15 K11200C/ A15 K11200A/A15 200 82.563 61.9 40 133 104.8 84 14.288 12 6..5 16.3 3～M10 K11250/A15 K11250C/A16 K11250A/A15 250 82.563 61.9 40...
