KCSJ04轴承座工序卡片

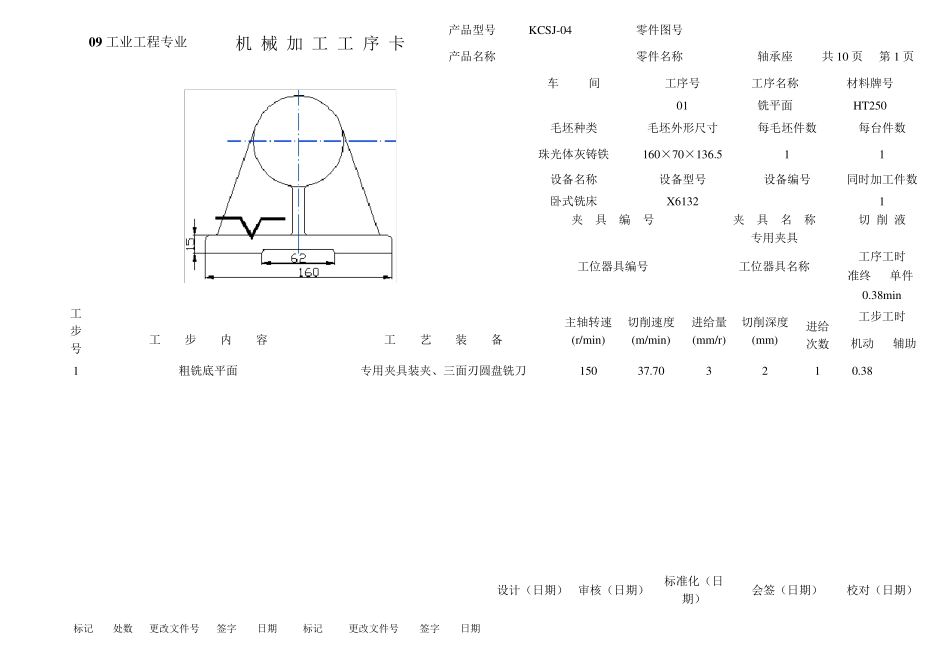

KCSJ04轴承座工序卡片_第1页
1/10

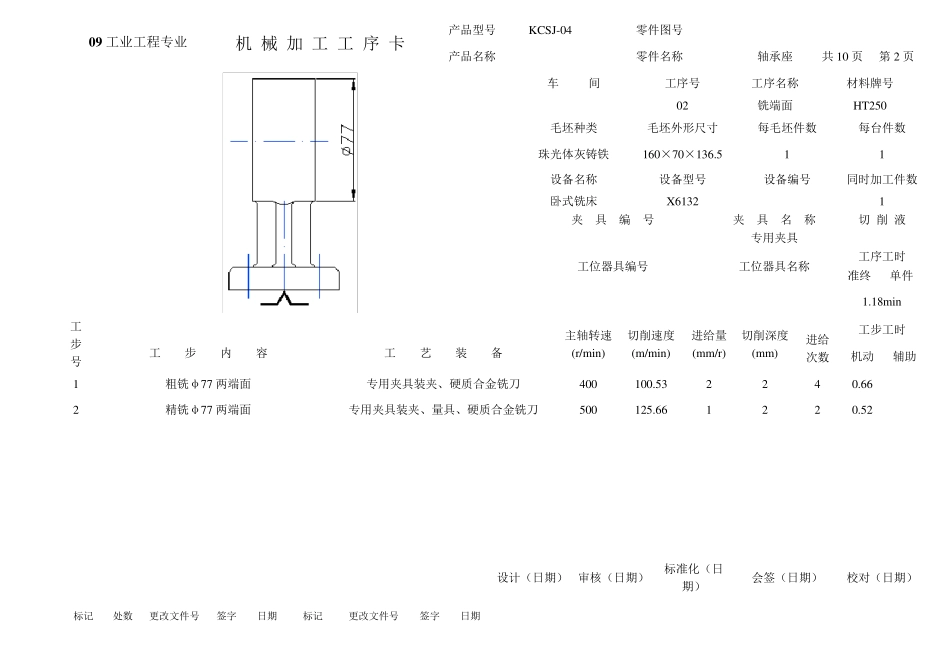

KCSJ04轴承座工序卡片_第2页
2/10

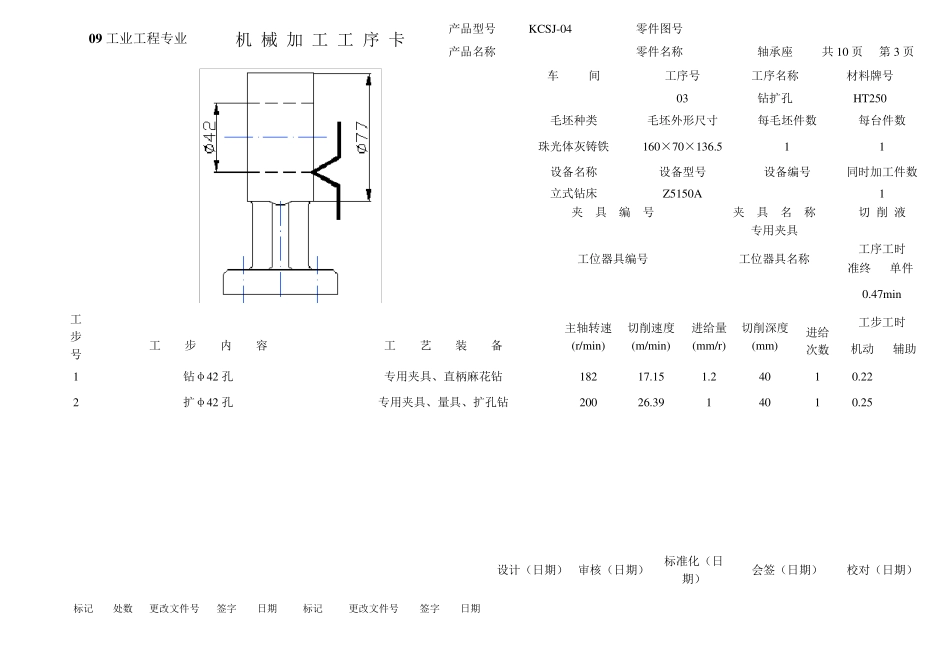

KCSJ04轴承座工序卡片_第3页
3/10
0 9 工业工程专业 机 械 加 工 工 序 卡 产品型号 KCSJ-04 零件图号 产品名称 零件名称 轴承座 共10 页 第1 页 车 间 工序号 工序名称 材料牌号 01 铣平面 HT250 毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数 珠光体灰铸铁 160×70×136.5 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 X6132 1 夹 具 编 号 夹 具 名 称 切 削 液 专用夹具 工位器具编号 工位器具名称 工序工时 准终 单件 0.38min 工步号 工 步 内 容 工 艺 装 备 主轴转速 (r/min) 切削速度 (m/min) 进给量 (mm/r) 切削深度 (mm) 进给次数 工步工时 机动 辅助 1 粗铣底平面 专用夹具装夹、三面刃圆盘铣刀 150 37.70 3 2 1 0.38 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 校对(日期) 标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 0 9 工业工程专业 机 械 加 工 工 序 卡 产品型号 KCSJ-04 零件图号 产品名称 零件名称 轴承座 共10 页 第2 页 车 间 工序号 工序名称 材料牌号 02 铣端面 HT250 毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数 珠光体灰铸铁 160×70×136.5 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 X6132 1 夹 具 编 号 夹 具 名 称 切 削 液 专用夹具 工位器具编号 工位器具名称 工序工时 准终 单件 1.18min 工步号 工 步 内 容 工 艺 装 备 主轴转速 (r/min) 切削速度 (m/min) 进给量 (mm/r) 切削深度 (mm) 进给次数 工步工时 机动 辅助 1 粗铣φ77 两端面 专用夹具装夹、硬质合金铣刀 400 100.53 2 2 4 0.66 2 精铣φ77 两端面 专用夹具装夹、量具、硬质合金铣刀 500 125.66 1 2 2 0.52 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 校对(日期) 标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 0 9 工业工程专业 机 械 加 工 工 序 卡 产品型号 KCSJ-04 零件图号 产品名称 零件名称 轴承座 共10 页 第3 页 车 间 工序号 工序名称 材料牌号 03 钻扩孔 HT250 毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数 珠光体灰铸铁 160×70×136.5 1 1 设备名称 设备型号 设备编号 同时加工件数 立式钻床 Z5150A 1 夹...
