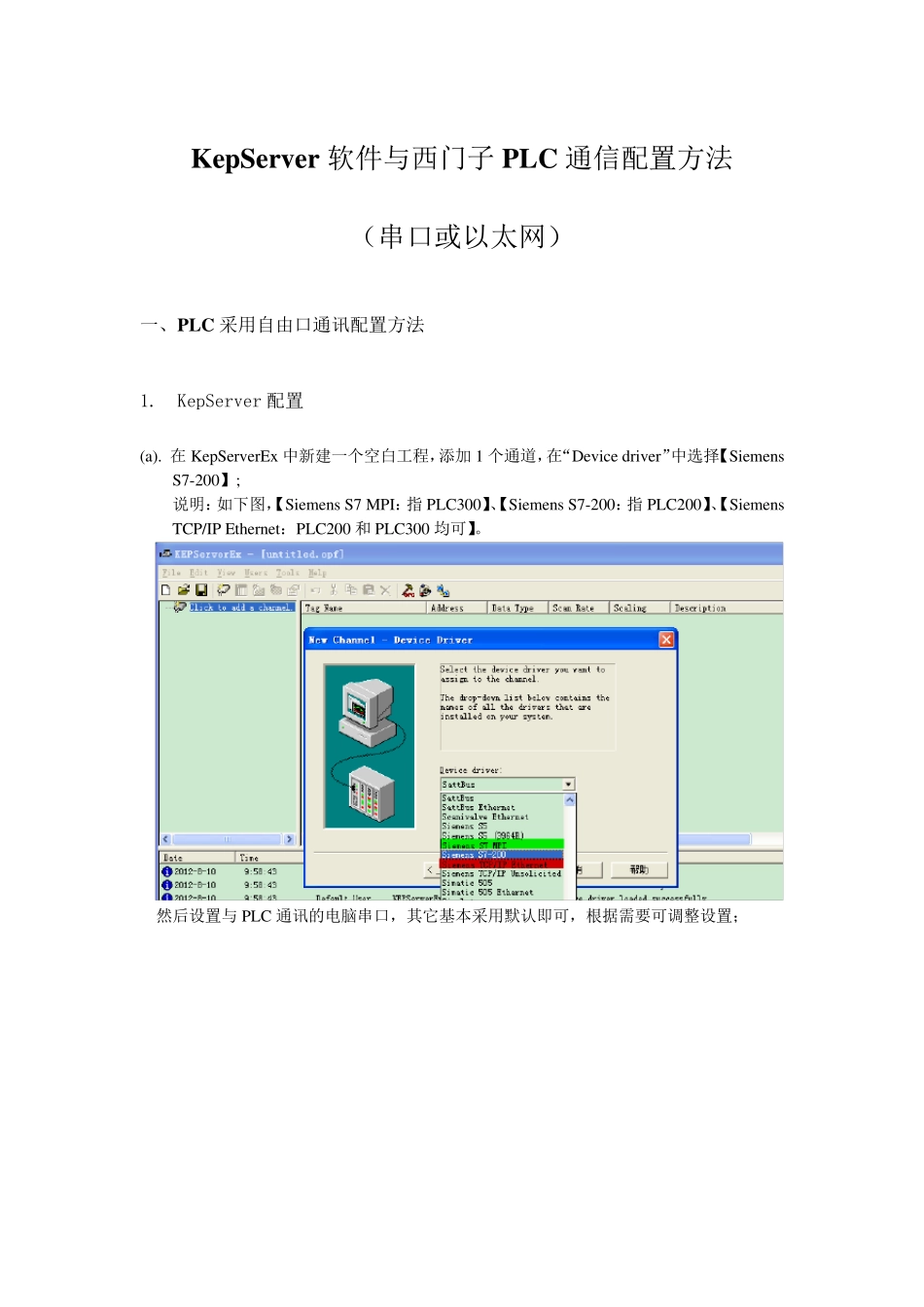

KepServer 软件与西门子PLC 通信配置方法 （串口或以太网） 一、PLC 采用自由口通讯配置方法 1. KepServer 配置 (a). 在KepServ erEx 中新建一个空白工程，添加1 个通道，在“Dev ice driv er”中选择【Siemens S7-200】; 说明：如下图，【Siemens S7 MPI：指 PLC300】、【Siemens S7-200：指 PLC200】、【Siemens TCP/IP Ethernet：PLC200 和 PLC300 均可】。 然后设置与PLC 通讯的电脑串口，其它基本采用默认即可，根据需要可调整设置； (b) 添加一个设备，在“Dev ice Mo del”选择【S7-200】； 在设置“Dev ice ID”时一定要注意，这个值对应于 PLC 程序里“通讯”->“远程 ID”；如果不对应，将无法通讯； (c). 添加tsg 标签，注意IO 地址的格式与以太网方式有点区别，其数据类型必须要在“Data ty pe”中设置才行，同样在上位机配置 OPC 驱动时也要注意IO 点的数据类型； (d). 配置好后，可以用KepServ erEx 自带的qu ick client 来调试与PLC 通讯是否正常，配置是否正确； 2. iFix 组态上位机OPC 驱动配置 (a). 打开OPC Tool 配置工具，新建空白工程文件，添加opc serv er、grou p、Item，注意所有的Enable 均要打勾； 注意：可以用 添加多个 IO 项的方式快速设置； (b). 配置完成后，点击1：Start 按钮，然后点击2：Statistics 来进行状态监视，检查通讯配置是否正常。 二、PLC 采用以太网通信 1. KepServer 配置 (a). 与自由口配置类似，新建空白工程，添加1 个通道，注意在“Dev ice driv er”中选择【Siemens TCP/IP Ethernet】类型； (b). 添加新的设备，设置dev ice ID 为PLC 以太网模块网口的IP 地址；在设置Local TASP（均设为1000）与Remote TASP（根据机架上IO 扩展模块的个数决定）时要特别注意； Local TASP ：PLC 以太网通讯配置里指向上位机的。 Remote TASP：PLC 自身的PLC 的TASP (c). 在添加tag 标签时，与自由口通信有区别，IO 地址中标识了数据类型，所以在下面 data ty pe 中直接采用默认 Defau lt 即可。 接下来，配置上位机OPC 驱动、调试方法等跟自由口通信方式完全一样，可以参考上面的说明。
