KOYOPLC电缆连线图

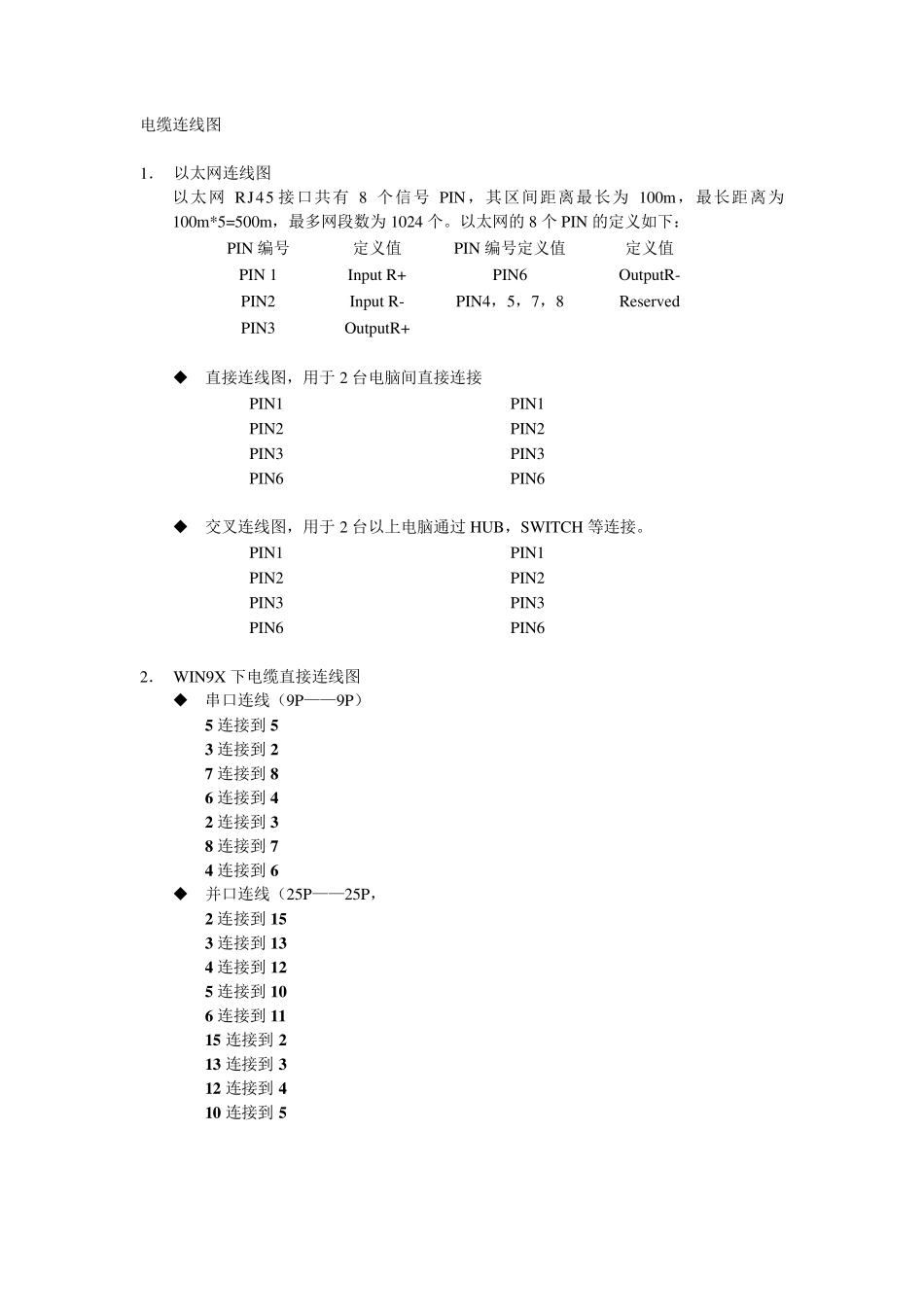

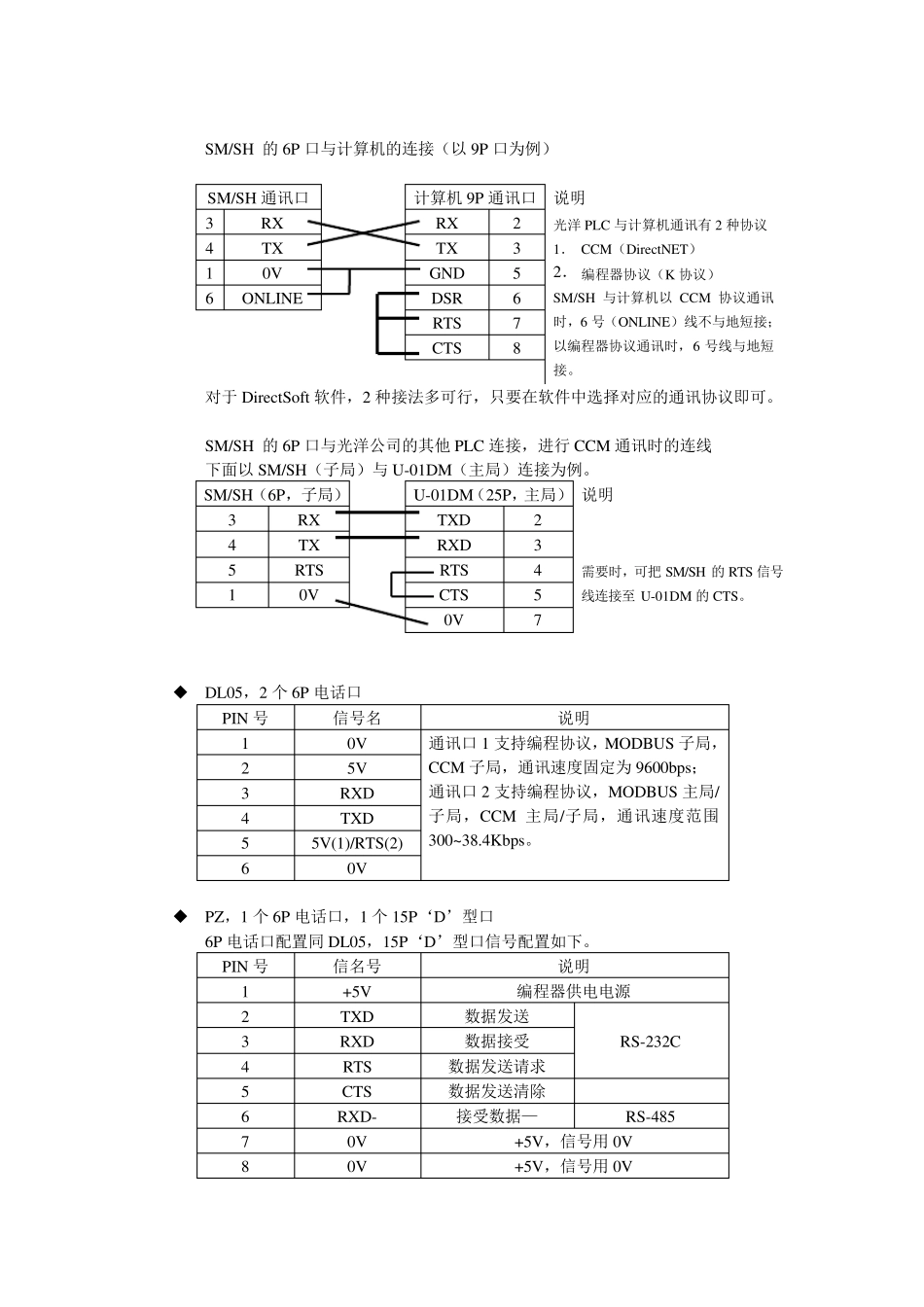

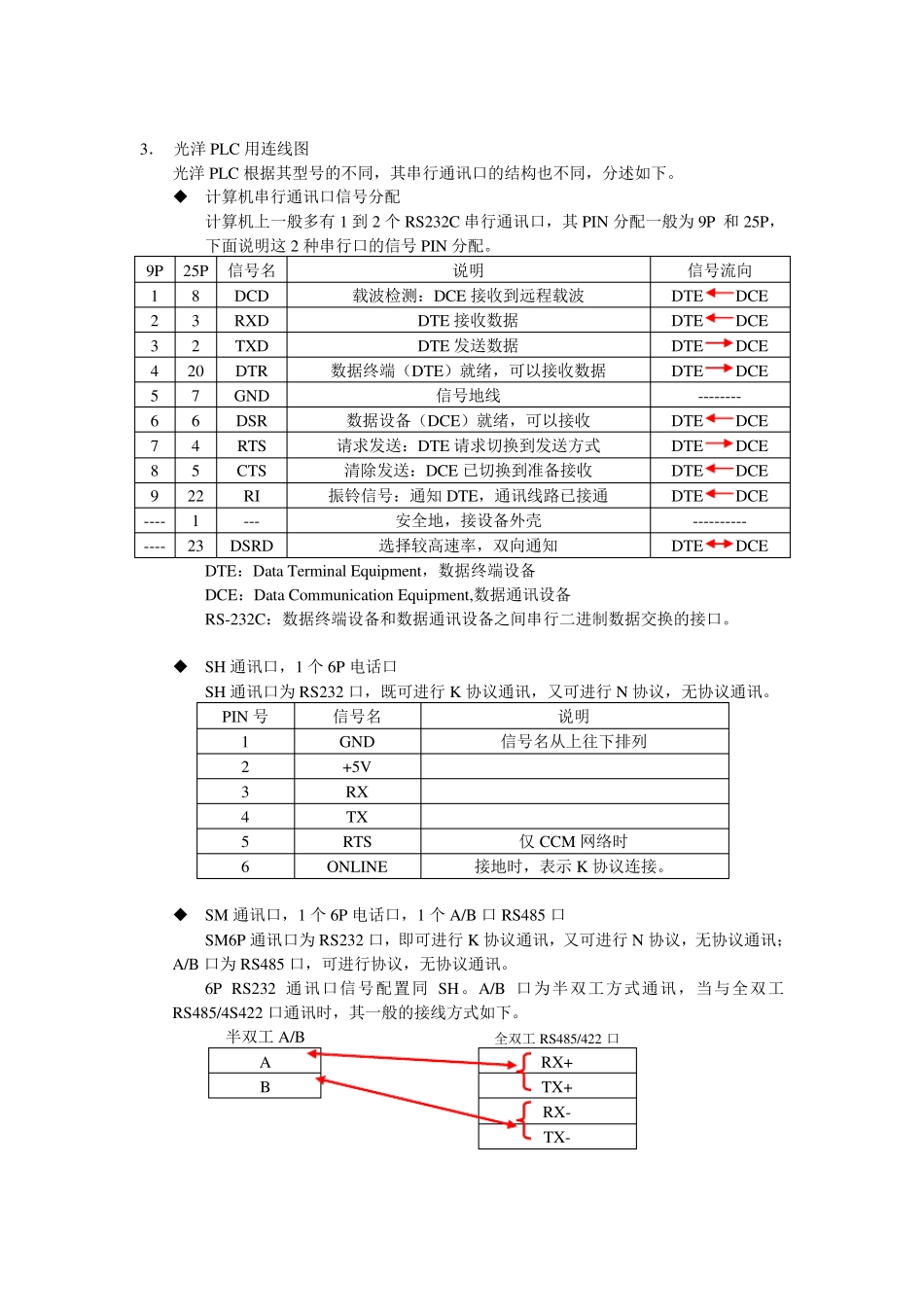

电缆连线图 1． 以太网连线图 以太网RJ45 接口共有8 个信号PIN，其区间距离最长为100m，最长距离为100m*5=500m，最多网段数为1024 个。以太网的8 个PIN 的定义如下： PIN 编号 定义值 PIN 编号定义值 定义值 PIN 1 Inpu t R+ PIN6 Ou tpu tR- PIN2 Inpu t R- PIN4，5，7，8 Reserv ed PIN3 Ou tpu tR+  直接连线图，用于2 台电脑间直接连接 PIN1 PIN1 PIN2 PIN2 PIN3 PIN3 PIN6 PIN6  交叉连线图，用于2 台以上电脑通过HUB，SWITCH 等连接。 PIN1 PIN1 PIN2 PIN2 PIN3 PIN3 PIN6 PIN6 2． WIN9X 下电缆直接连线图  串口连线（9P——9P） 5 连接到 5 3 连接到 2 7 连接到 8 6 连接到 4 2 连接到 3 8 连接到 7 4 连接到 6  并口连线（25P——25P， 2 连接到 1 5 3 连接到 1 3 4 连接到 1 2 5 连接到 1 0 6 连接到 1 1 1 5 连接到 2 1 3 连接到 3 1 2 连接到 4 1 0 连接到 5 3． 光洋PLC 用连线图 光洋PLC 根据其型号的不同，其串行通讯口的结构也不同，分述如下。  计算机串行通讯口信号分配 计算机上一般多有 1 到 2 个 RS232C 串行通讯口，其PIN 分配一般为 9P 和 25P，下面说明这 2 种串行口的信号PIN 分配。 9P 25P 信号名 说明 信号流向 1 8 DCD 载波检测：DCE 接收到远程载波 DTE DCE 2 3 RXD DTE 接收数据 DTE DCE 3 2 TXD DTE 发送数据 DTE DCE 4 20 DTR 数据终端（DTE）就绪，可以接收数据 DTE DCE 5 7 GND 信号地线 -------- 6 6 DSR 数据设备（DCE）就绪，可以接收 DTE DCE 7 4 RTS 请求发送：DTE 请求切换到发送方式 DTE DCE 8 5 CTS 清除发送：DCE 已切换到准备接收 DTE DCE 9 22 RI 振铃信号：通知 DTE，通讯线路已接通 DTE DCE ---- 1 --- 安全地，接设备外壳 ---------- ---- 23 DSRD 选择较高速率，双向通知 DTE DCE DTE：Data Terminal Equ ipment，数据终端设备 DCE：Data Commu nication Equ ipment,数据通讯设备 RS-232C：数据终端设备和数据通讯设备之间串行二进制数据交换的接口。  SH 通讯口，1 个 6P 电话口 SH 通讯口为 RS232 口，既可进行K 协议通讯，又可进行N 协议，无协议通讯。 PIN 号 信号名 说明 1 GND 信号名从上往下排列 2 +5V 3 R...
