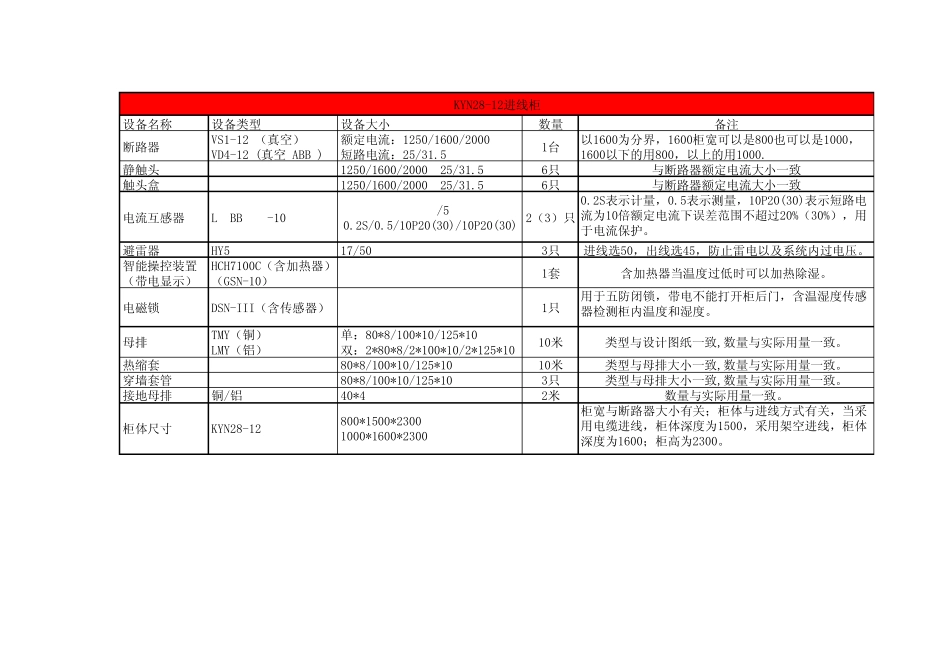

KYN2812普通柜型总结

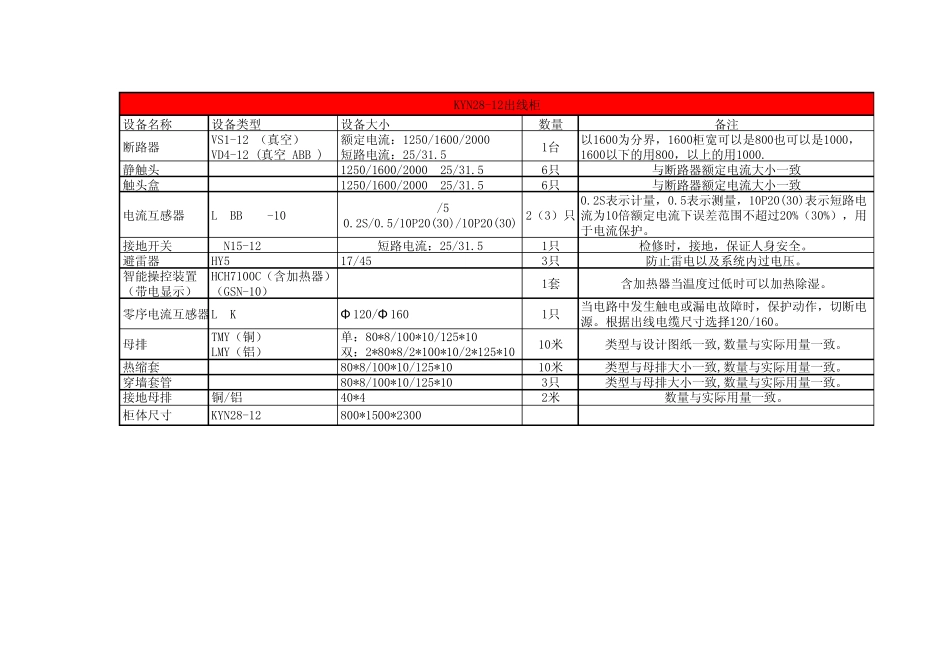

设备名称 设备类型设备大小数量备注断路器VS1-12 （真空）VD4-12 (真空 ABB )额定电流：1250/1600/2000短路电流：25/31.51台以1600为分界，1600柜宽可以是800也可以是1000，1600以下的用800，以上的用1000.静触头1250/1600/2000 25/31.56只与断路器额定电流大小一致触头盒1250/1600/2000 25/31.56只与断路器额定电流大小一致电流互感器LZBBJ9-10 /50.2S/0.5/10P20(30)/10P20(30) 2（3）只0.2S表示计量，0.5表示测量，10P20(30)表示短路电流为10倍额定电流下误差范围不超过20%（30%），用于电流保护。避雷器HY5WZ17/50 3只进线选50，出线选45，防止雷电以及系统内过电压。智能操控装置（带电显示）HCH7100C（含加热器）（GSN-10）1套含加热器当温度过低时可以加热除湿。电磁锁DSN-III（含传感器）1只用于五防闭锁，带电不能打开柜后门，含温湿度传感器检测柜内温度和湿度。母排TMY（铜）LMY（铝）单：80*8/100*10/125*10双：2*80*8/2*100*10/2*125*1010米类型与设计图纸一致,数量与实际用量一致。热缩套80*8/100*10/125*1010米类型与母排大小一致,数量与实际用量一致。穿墙套管80*8/100*10/125*103只 类型与母排大小一致,数量与实际用量一致。接地母排铜/铝40*42米数量与实际用量一致。柜体尺寸KYN28-12800*1500*23001000*1600*2300柜宽与断路器大小有关；柜体与进线方式有关，当采用电缆进线，柜体深度为1500，采用架空进线，柜体深度为1600；柜高为2300。KYN28-12进线柜设备名称 设备类型设备大小数量备注断路器VS1-12 （真空）VD4-12 (真空 ABB )额定电流：1250/1600/2000短路电流：25/31.51台以1600为分界，1600柜宽可以是800也可以是1000，1600以下的用800，以上的用1000.静触头1250/1600/2000 25/31.56只与断路器额定电流大小一致触头盒1250/1600/2000 25/31.56只与断路器额定电流大小一致电流互感器LZBBJ9-10 /50.2S/0.5/10P20(30)/10P20(30) 2（3）只0.2S表示计量，0.5表示测量，10P20(30)表示短路电流为10倍额定电流下误差范围不超过20%（30%），用于电流保护。接地开关JN15-12短路电流：25/31.51只检修时，接地，保证人身安全。避雷器HY5WZ17/45 3只防止雷电以及系统内过电压。智能操控装置（带电显示）HCH7100C（含加热器）（GSN-10）1套含加热器当温度过低时可以加热除湿。零序电流互感器LXKΦ 120/Φ 1601只当电路中发生触电或漏电故障时，保护动作，切断电源。根据出线电缆尺寸选择120/160。母排TMY（铜）LMY...
