KYN2812高压柜操作说明

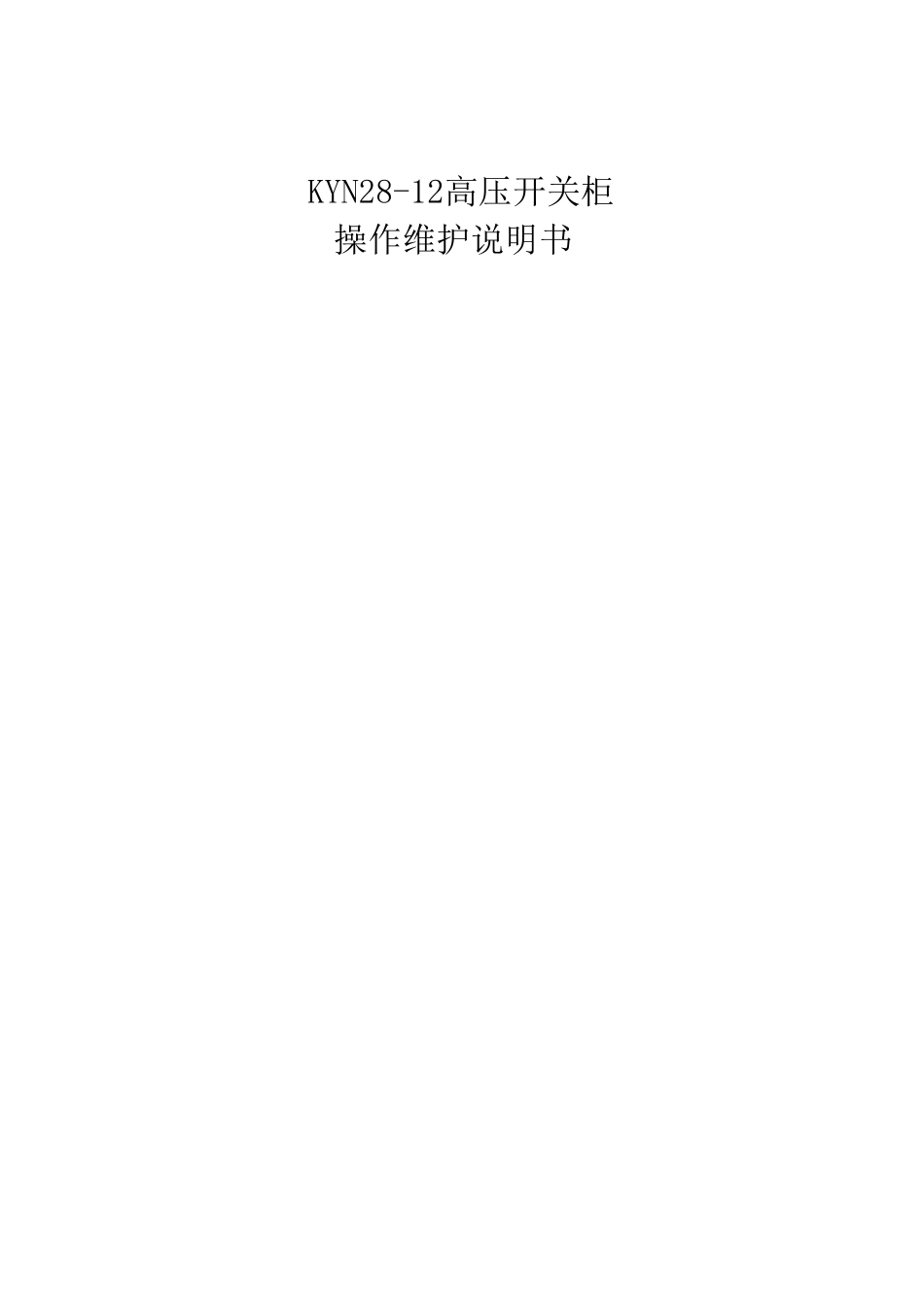

KYN2812高压柜操作说明_第1页
1/7

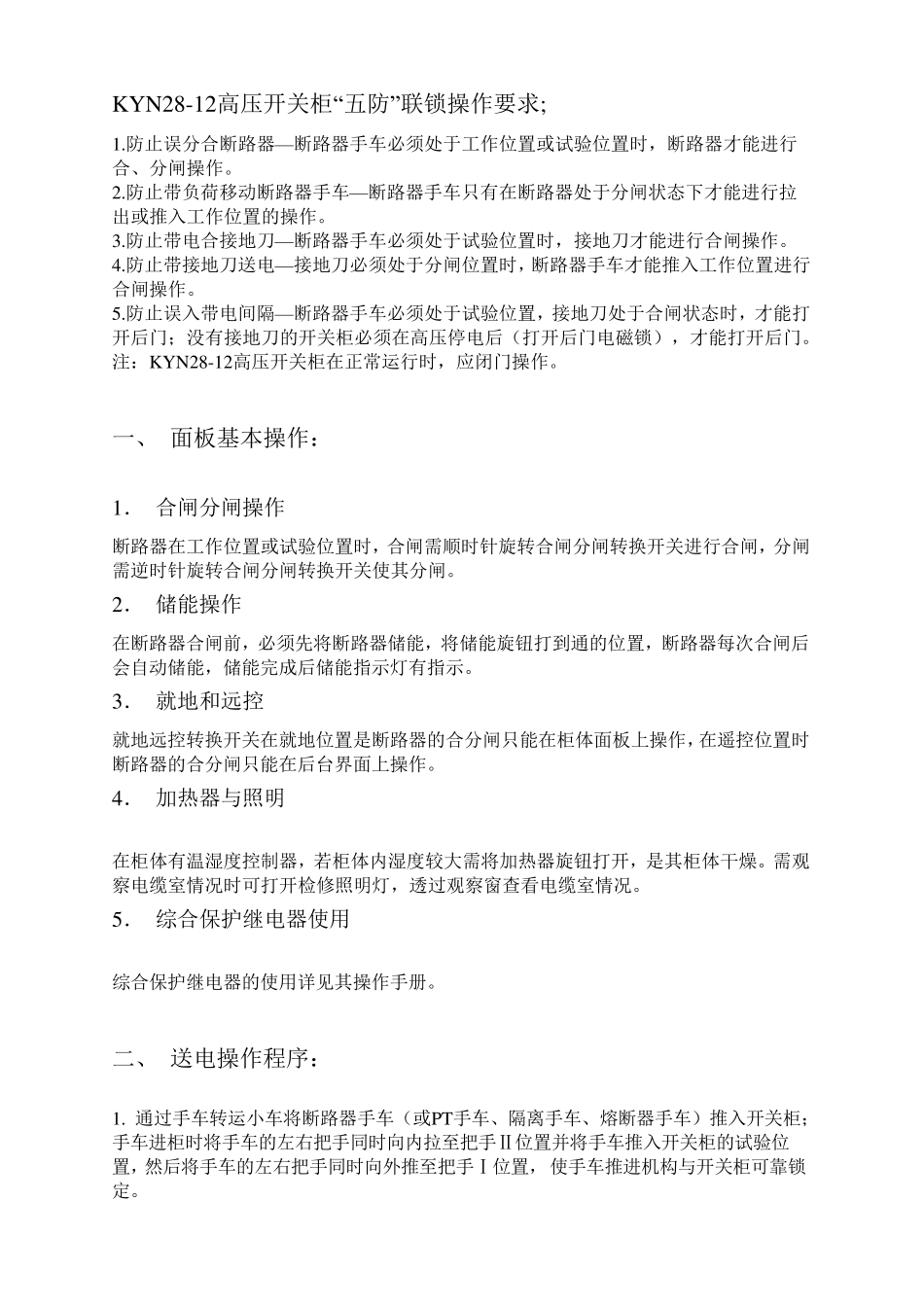

KYN2812高压柜操作说明_第2页
2/7

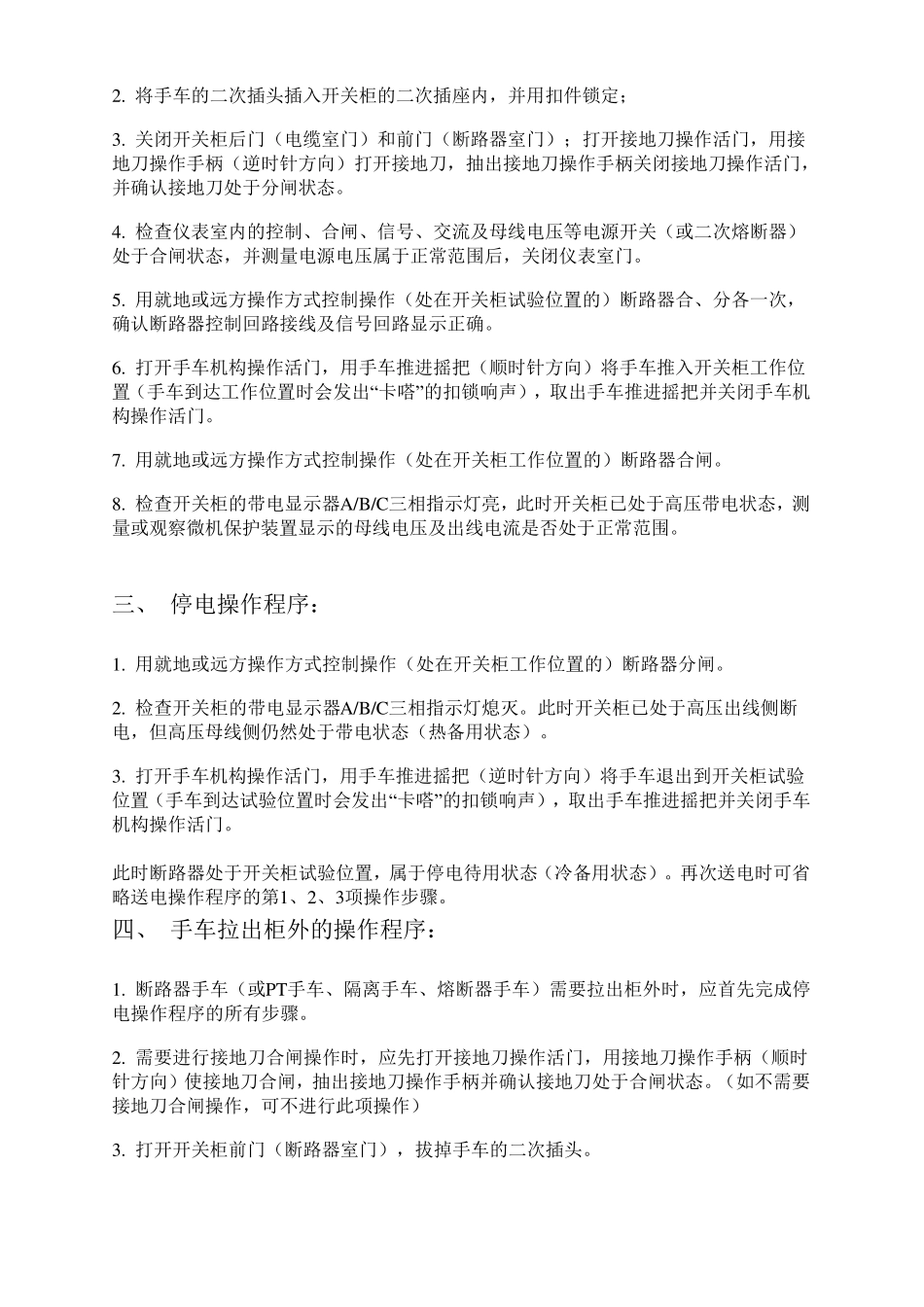

KYN2812高压柜操作说明_第3页
3/7
KYN28-12高压开关柜 操作维护说明书 KYN28-12高 压 开 关 柜 “五 防 ” 联 锁 操 作 要 求 ; 1.防 止 误 分 合 断 路 器 — 断 路 器 手 车 必 须 处 于 工 作 位 置 或 试 验 位 置 时 , 断 路 器 才 能 进 行合 、 分 闸 操 作 。 2.防 止 带 负 荷 移 动 断 路 器 手 车 — 断 路 器 手 车 只 有 在 断 路 器 处 于 分 闸 状 态 下 才 能 进 行 拉出 或 推 入 工 作 位 置 的 操 作 。 3.防 止 带 电 合 接 地 刀 — 断 路 器 手 车 必 须 处 于 试 验 位 置 时 , 接 地 刀 才 能 进 行 合 闸 操 作 。 4.防 止 带 接 地 刀 送 电 — 接 地 刀 必 须 处 于 分 闸 位 置 时 , 断 路 器 手 车 才 能 推 入 工 作 位 置 进 行合 闸 操 作 。 5.防 止 误 入 带 电 间 隔 — 断 路 器 手 车 必 须 处 于 试 验 位 置 , 接 地 刀 处 于 合 闸 状 态 时 , 才 能 打开 后 门 ; 没 有 接 地 刀 的 开 关 柜 必 须 在 高 压 停 电 后 ( 打 开 后 门 电 磁 锁 ) , 才 能 打 开 后 门 。 注 : KYN28-12高 压 开 关 柜 在 正 常 运 行 时 , 应 闭 门 操 作 。 一 、 面 板 基 本 操 作 : 1. 合 闸 分 闸 操 作 断 路 器 在 工 作 位 置 或 试 验 位 置 时 , 合 闸 需 顺 时 针 旋 转 合 闸 分 闸 转 换 开 关 进 行 合 闸 , 分 闸需 逆 时 针 旋 转 合 闸 分 闸 转 换 开 关 使 其 分 闸 。 2. 储 能 操 作 在 断 路 器 合 闸 前 , 必 须 先 将 断 路 器 储 能 , 将 储 能 旋 钮 打 到 通 的 位 置 , 断 路 器 每 次 合 闸 后会 自 动 储 能 , 储 能 完 成 后 储 能 指 示 灯 有 指 示 。 3. 就 地 和 远 控 就 地 远 控 转 换 开 关 在 就 地 位 置 是 断 路 器 的 合 分 闸 只 能 在 柜 体 面 板 上 操 作 , 在 遥 控 位 置 时断 路 器 的 合 分 闸 只 能 在 后 台 界 面 上 操 作 。 4. 加 热 器 与 照 明 在 柜 ...
