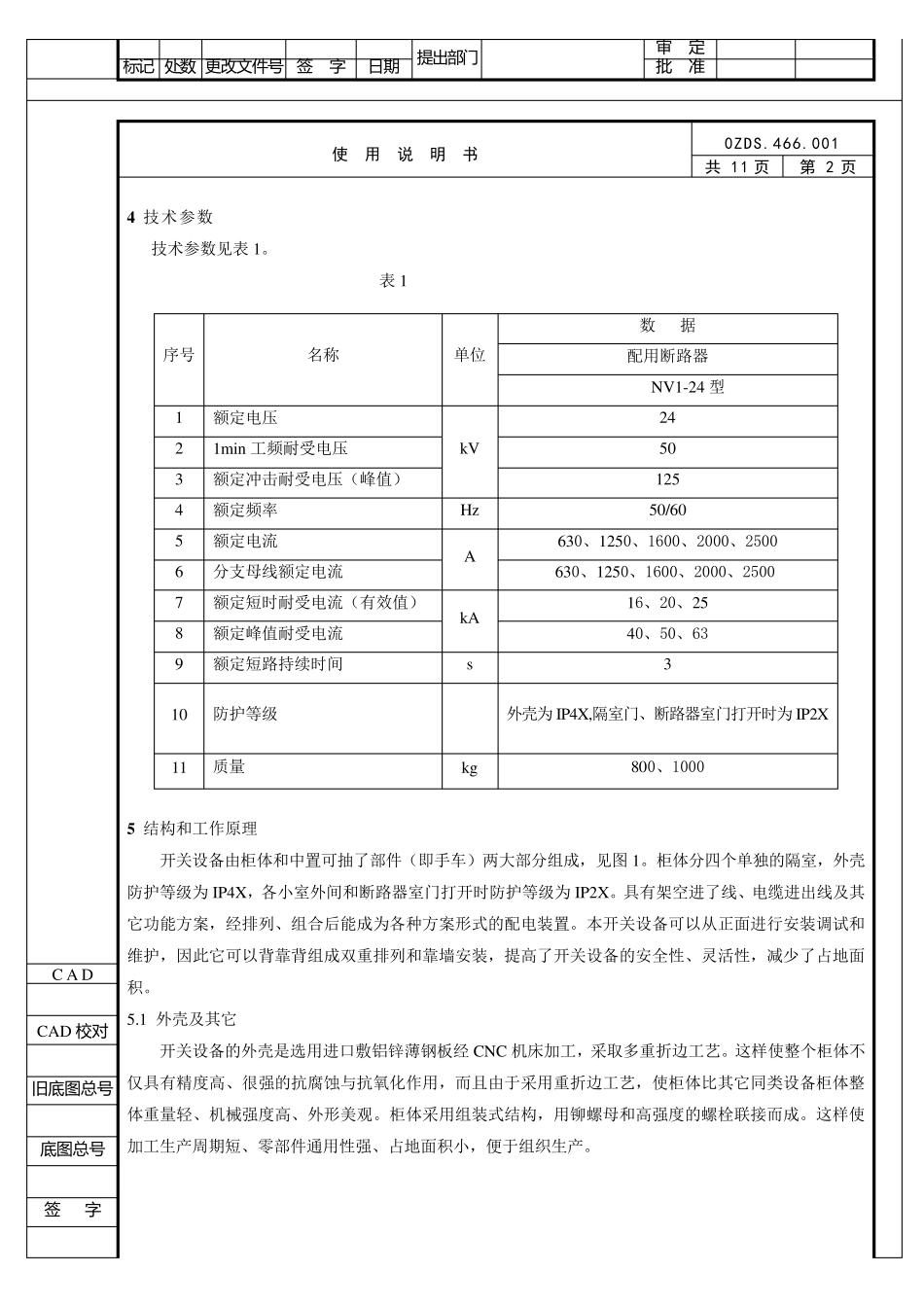

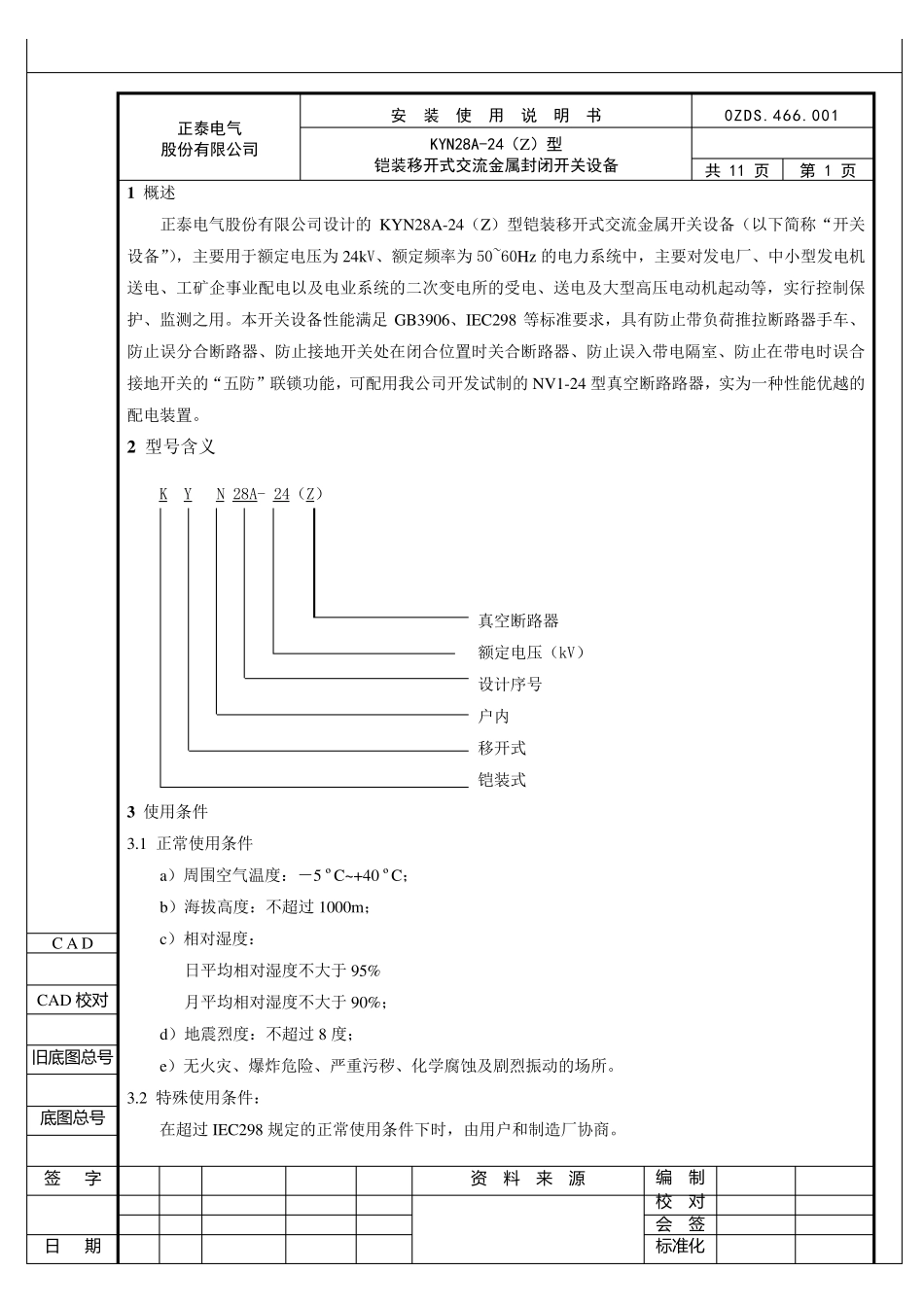

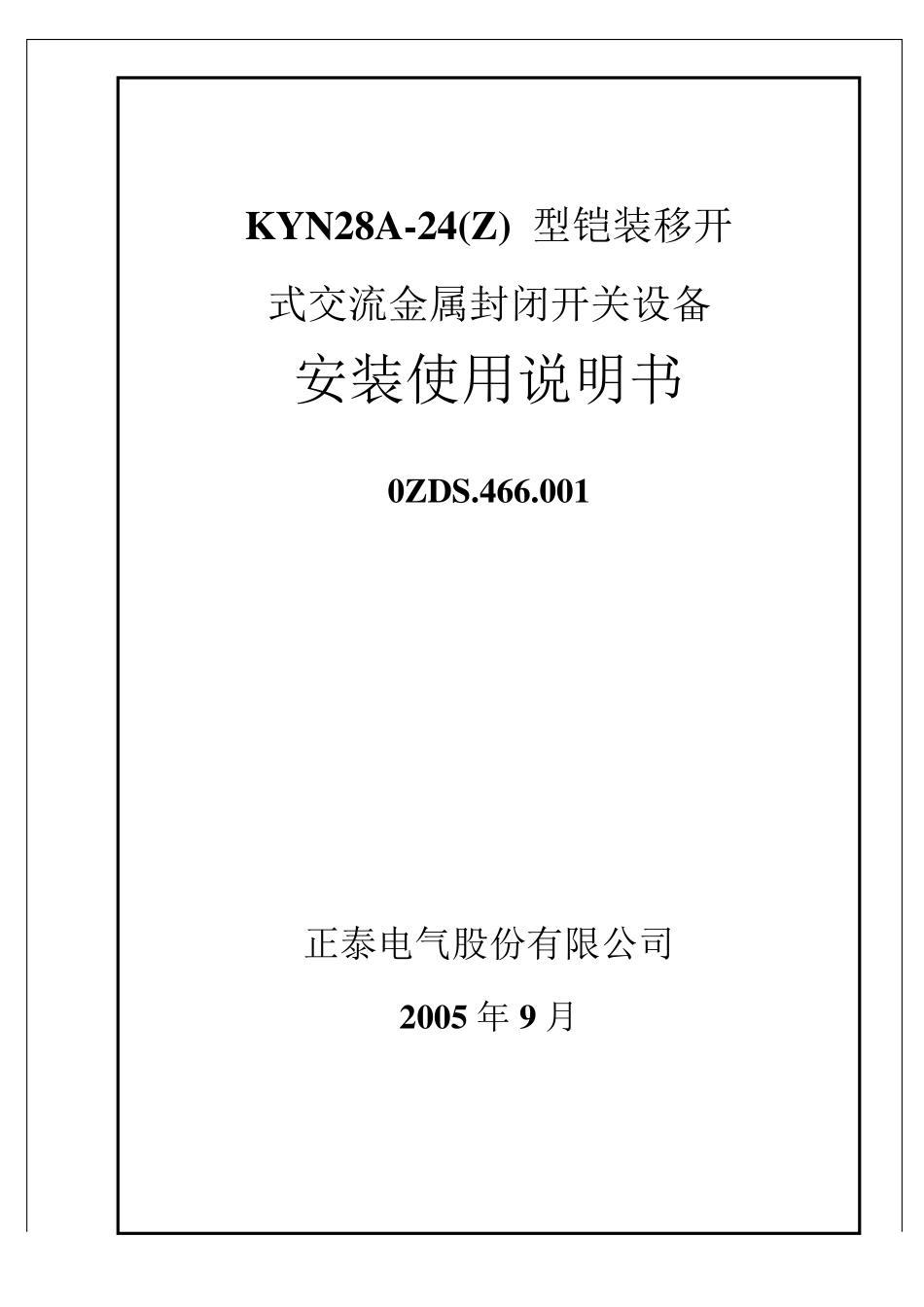

KYN28A-24(Z) 型铠装移开 式交流金属封闭开关设备 安装使用说明书 0ZDS.466.001 正泰电气股份有限公司 2005 年 9 月 正泰电气 股份有限公司 安 装 使 用 说 明 书 0ZDS.466.001 KYN28A-24（Z）型 铠装移开式交流金属封闭开关设备 共 11 页 第 1 页 1 概述 正泰电气股份有限公司设计的KYN28A-24（Z）型铠装移开式交流金属开关设备（以下简称“开关设备”），主要用于额定电压为 24kV、额定频率为 50~60Hz 的电力系统中，主要对发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。本开关设备性能满足 GB3906、IEC298 等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能，可配用我公司开发试制的NV1-24 型真空断路路器，实为一种性能优越的配电装置。 2 型号含义 K Y N 28A- 24（Z） 真空断路器 额定电压（kV） 设计序号 户内 移开式 铠装式 3 使用条件 3.1 正常使用条件 a）周围空气温度：－5 ºC~+40 ºC； b）海拔高度：不超过1000m； c）相对湿度： 日平均相对湿度不大于 95% 月 平均相对湿度不大于 90%； d）地震 烈 度：不超过8 度； e）无 火 灾 、爆 炸 危 险 、严 重 污 秽 、化 学 腐 蚀 及剧 烈 振 动的场 所。 3.2 特 殊 使用条件： 在超过IEC298 规 定的正常使用条件下时，由 用户和 制造 厂协 商 。 C A D CAD 校 对 旧 底 图 总 号 底 图 总 号 签 字 资 料 来 源 编 制 校 对 会 签 日 期 标准化 提 出 部 门 审 定 标 记 处 数 更 改 文 件号 签 字 日期 批 准 使 用 说 明 书 0ZDS.466.001 共 11 页 第 2 页 4 技术参数 技术参数见表1。 表1 序号 名称 单位 数 据 配用断路器 NV1-24 型 1 额定电压 kV 24 2 1min 工频耐受电压 50 3 额定冲击耐受电压（峰值） 125 4 额定频率 Hz 50/60 5 额定电流 A 630、1250、1600、2000、2500 6 分支母线额定电流 630、1250、1600、2000、2500 7 额定短时耐受电流（有效值） kA 16、20、25 8 额定峰值耐受电流 40、50、63 9 额定短路持续时间 s 3 10 防护等级 外壳为 IP4X,...
