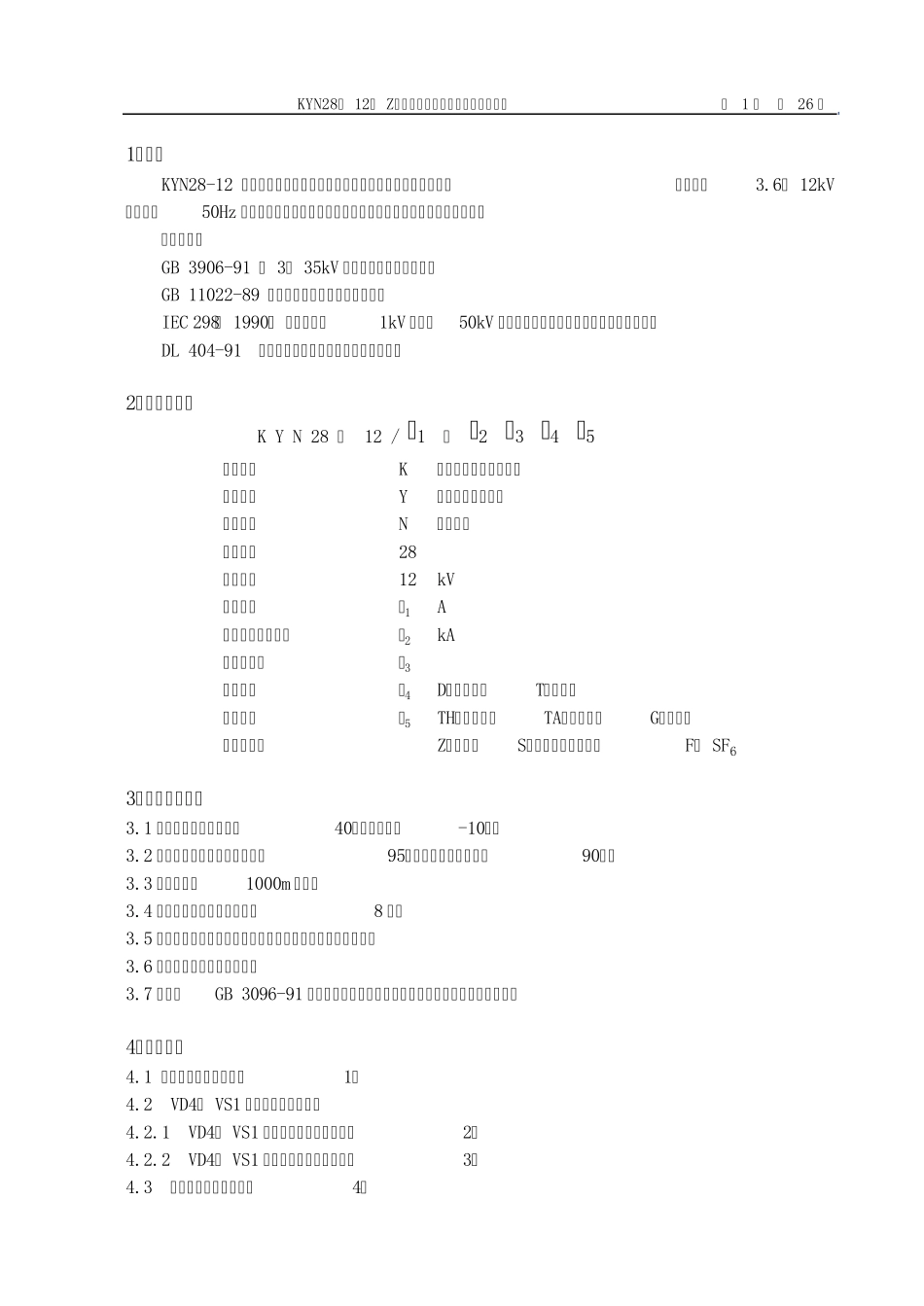

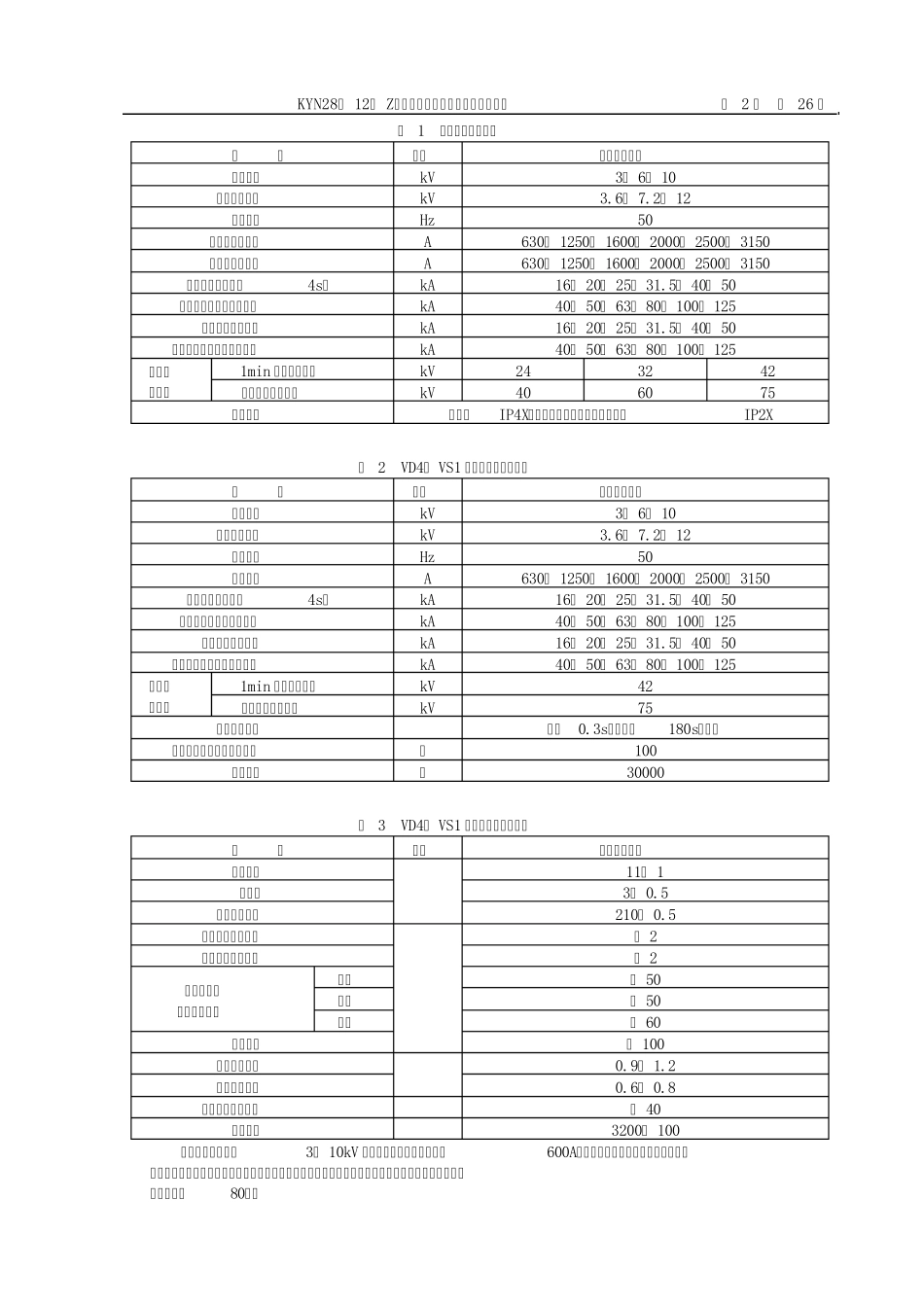

KYN28- 12( Z)型移开式交流金属封闭开关设备 第 1 页 共 26 页 1.概述 KYN28-12 型户内交流金属铠装移开式开关设备(以下简称开关柜),适用于3.6~ 12kV三相交流50Hz 电力系统,用于接受和分配电能并对电路实行控制、保护及监测。 符合标准: GB 3906-91 《 3~ 35kV 交流金属封闭开关设备》 GB 11022-89 《高压开关设备通用技术条件》 IEC 298( 1990) 《额定电压1kV 以上、50kV 及以下交流金属封闭开关设备和控制设备》 DL 404-91 《户内交流高压开关柜订货技术条件》 2.型号及含义 K Y N 28 - 12 / □1 - □2 □3 □4 □5 产品名称 K 金属封闭铠装开关设备 结构特征 Y 移开式(手车式) 使用条件 N 户内使用 设计序号 28 额定电压 12 kV 额定电流 □1 A 额定短路开断电流 □2 kA 一次方案号 □3 操动方式 □4 D-电磁式,T-弹簧式 环境特征 □5 TH-湿热带,TA-干热带,G-高海拔 断路器种类 Z-真空,S(或不标)-少油,F- SF6 3.使用环境条件 3.1 环境温度:最高温度+40℃,最低温度-10℃。 3.2 环境湿度:日平均相对湿度≤95%,月平均相对湿度≤90%。 3.3 海拔高度:1000m 以下。 3.4 抗地震度:地震烈度不超过8 度。 3.5 周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。 3.6 无经常性的剧烈振动场所。 3.7 在超过GB 3096-91 规定的正常的环境条件下使用式,由用户和制造厂协商。 4.技术参数 4.1 开关设备技术参数见表1。 4.2 VD4、 VS1 真空断路器技术参数 4.2.1 VD4、 VS1 真空断路器技术参数见表2。 4.2.2 VD4、 VS1 真空断路器机械特性见表3。 4.3 操动机构技术参数见表4。 KYN28- 12( Z)型移开式交流金属封闭开关设备 第 2 页 共 26 页 表 1 开关设备技术参数 项 目 单位 开关柜的参数 额定电压 kV 3、 6、 10 最高工作电压 kV 3.6、 7.2、 12 额定频率 Hz 50 断路器额定电流 A 630、 1250、 1600、 2000、 2500、 3150 开关柜额定电流 A 630、 1250、 1600、 2000、 2500、 3150 额定热稳定电流(4s) kA 16、 20、 25、 31.5、 40、 50 额定动稳定电流(峰值) kA 40、 50、 63、 80、 100、 125 额定短路开断电流 kA 16、 20、 25、 31.5、 40、 50 额定短路关合电流(峰值) kA 40、 50、 63、 80、...
