KYN28柜学习资料(图片讲解)

KYN28柜学习资料(图片讲解)_第1页
1/25
KYN28柜学习资料(图片讲解)_第2页
2/25
KYN28柜学习资料(图片讲解)_第3页
3/25

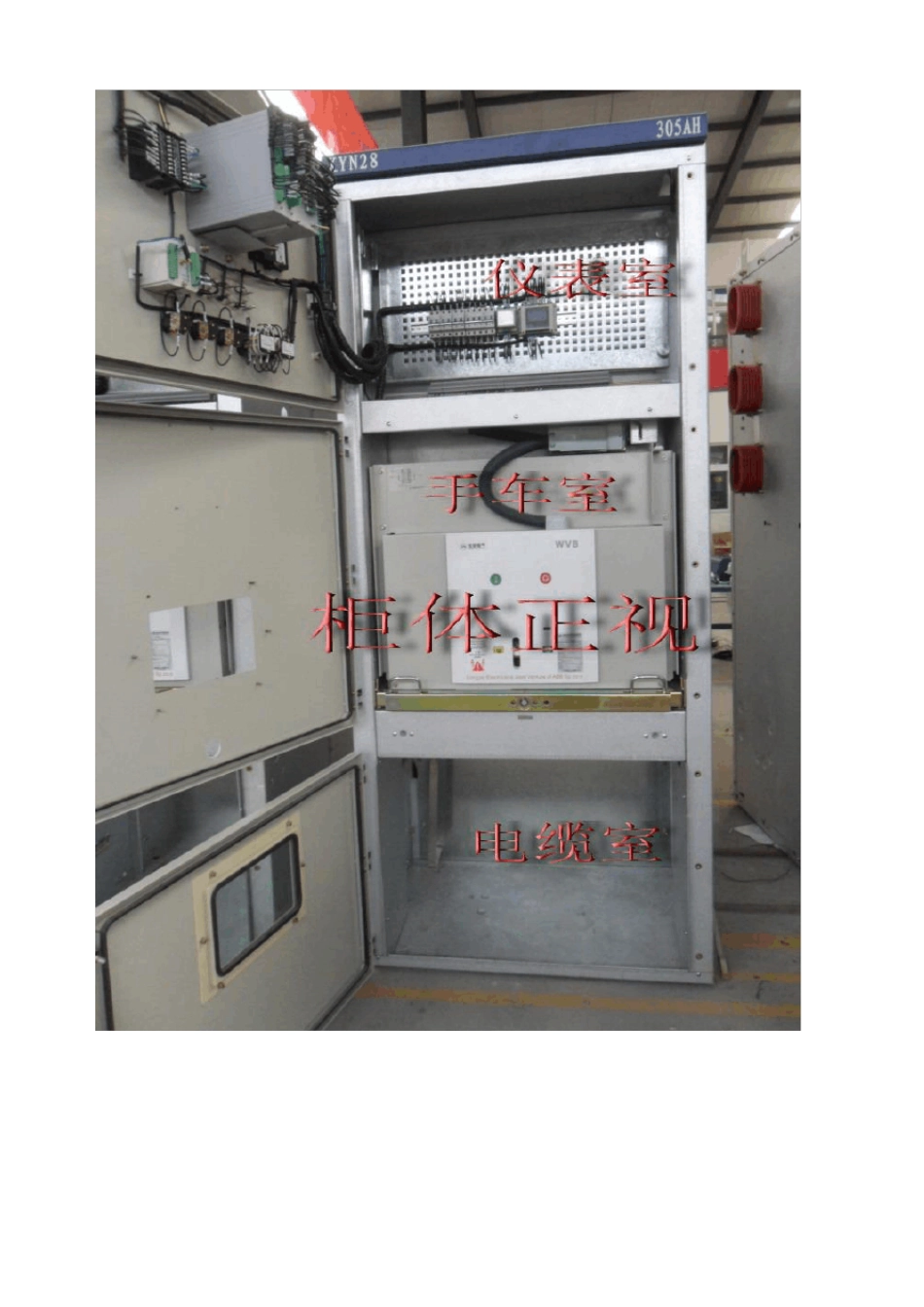

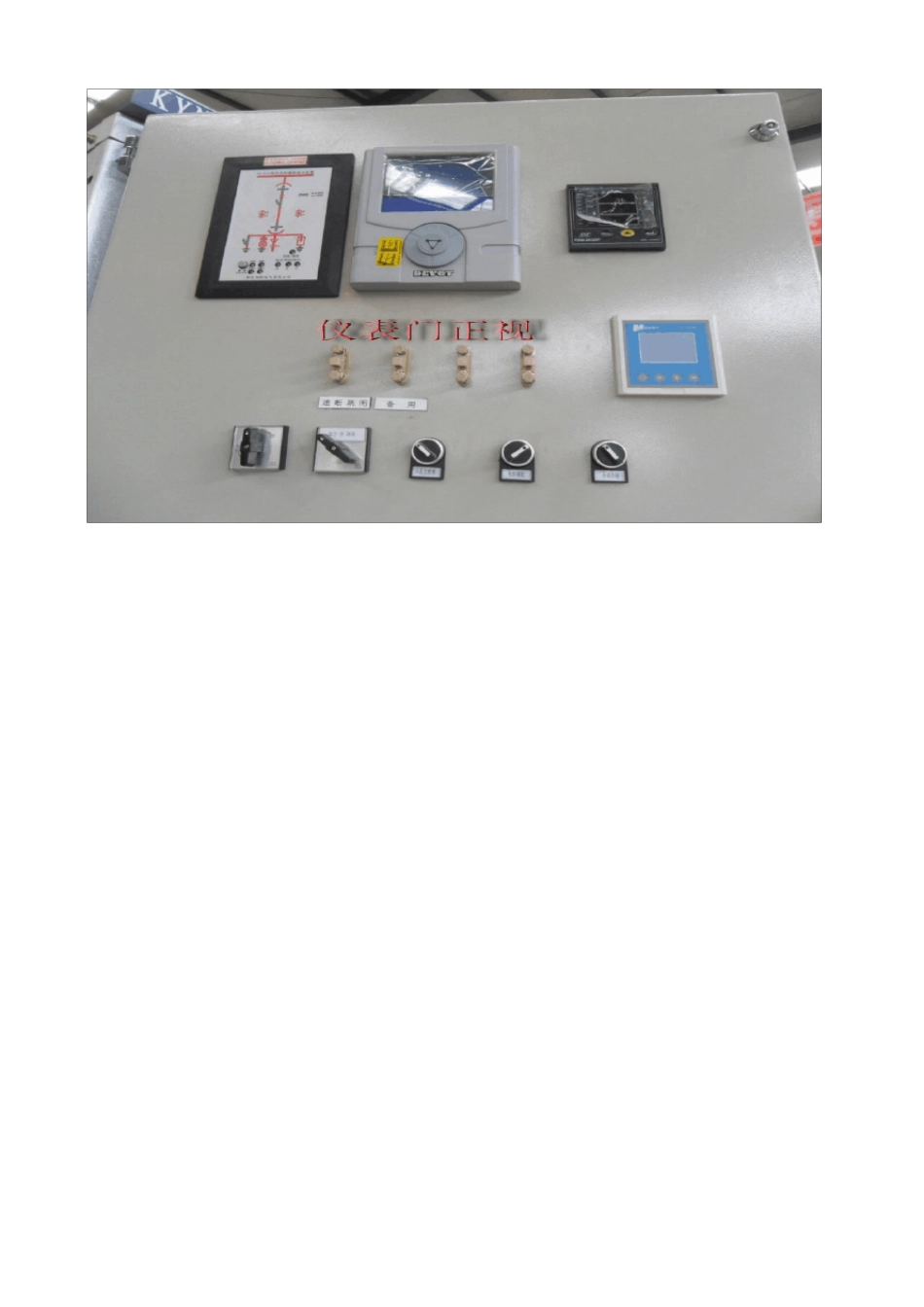

转换开关,用于控制断路器分合闸 保护装置,用于控制断路器,对线路及断路器起保护作用 智能操控装置用于显示断路器状态,此为经济型,普通型的带转换 带进退指示牌,提示操作方向,顺时针摇进工作位置,逆时针摇出工作位置。 可以通过此观察窗查看断路器的工作状态 前门观察窗,原来的用途是看接地刀状态的 接地刀操作孔,弹簧片与手车及后门构成联锁,手车在工作位置禁止操作接地刀 转运手车固定孔,里面安装“套”用于固定手车。 仪表门背视, 继电器屏,网状板方便安装原件。 门铰链 网板安装梁,通过中间梁的控制,网版具有更大的活动空间 盖板铰链,一共需要四个 网板安装梁 螺钉把手用于固定网板,当安装好元件后,与后面的安装梁紧固。 网板安装梁,与网 二次端子支架,用于支撑端子梁 隔弧板,V S1型与V D4 的不同。 右 前 侧板,有三种,带接地刀,不带 接 地刀,及计量柜专用侧板 左前侧板,有两种,断路器柜侧板及计量柜侧板。 断路器底部中隔板,此为 V S1专用型,V D4 型,没有接地铜排安装孔。 此为 V S1 型 与V D 4 的不同,V D 4 有专门的导轨接地装置 两个横杆分别与断路器的推进机构配合,推动活门打开。 从断路器左上二次护板,柜间联络电缆一般走左边。 从断路器右上二次护板,本柜的线一般走右边。 触头盒安装板,分上PT 型,下 PT 型,计量型。 母线室后板,隔离母线与后门的联系,中间开孔用母线室后封板封堵,上PT 柜配专用的母线室后板。 上门折弯的目的是为了防止在没有打开柜后下门的情况下能打开上门,柜后下门会有接地刀的联锁或者电磁锁的联锁。 通过观察窗可以看到柜后电缆的连接情况及接地刀的分合状态。 柜后二次线护板,把高压与低压线隔开。 右后侧板,分三种,带接地刀,不带接地刀,及计量柜专用型,1 5 0 0 深与1 6 5 0 深也是不一样的。 接地刀与后门的联锁杆,只有接地刀合闸后可以操作后门。 当安装两个CT 时,需要用绝缘子支撑,以便连接母排。 接地刀自带传感器,不需要另行购买,有150,210,275等规格。 出线电缆连接铜排 接地刀静触头及过电压保护器连接排。 穿墙套管,一般安装在柜子左侧,右侧一般开方形孔 高压绝缘子,用于固定主母线 零序电流互感器,检查三相电流不平衡 电磁锁,用于闭锁后门,当母线带电的情下禁止打开后门 触头盒前盖板,铝材质,用于加固及遮挡触头盒安装板的横向孔,铝材不产生涡流。 触头盒...
