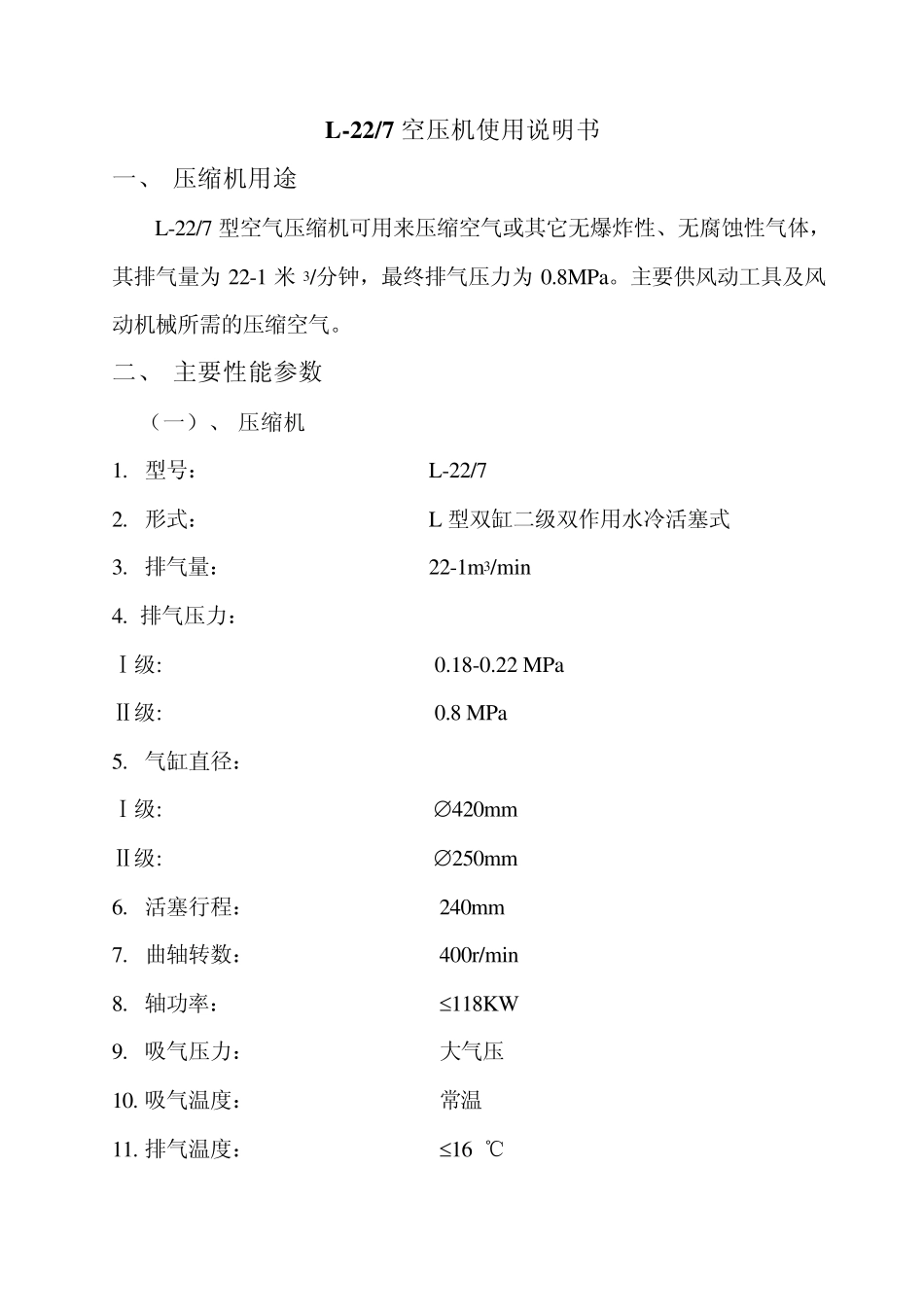

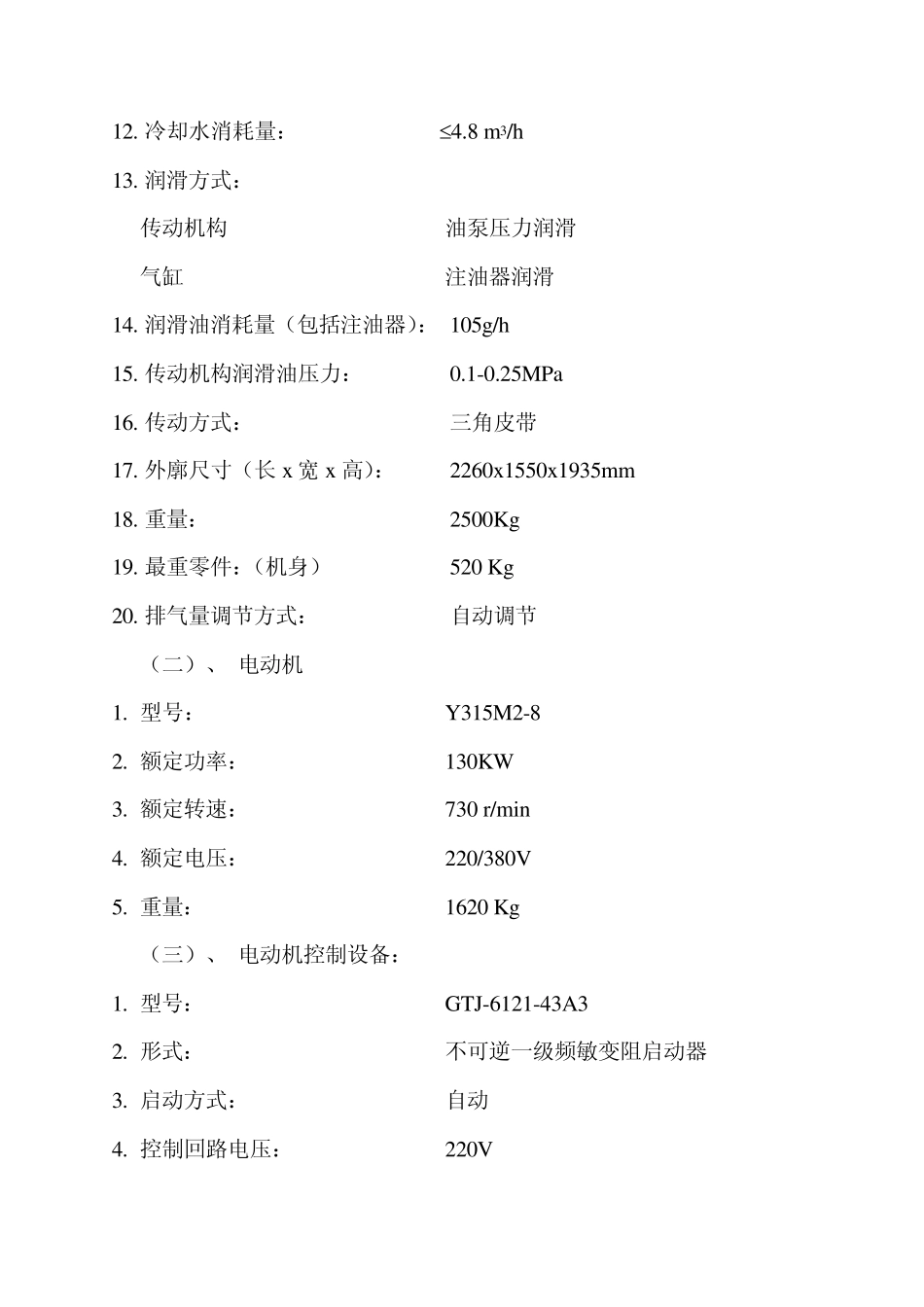

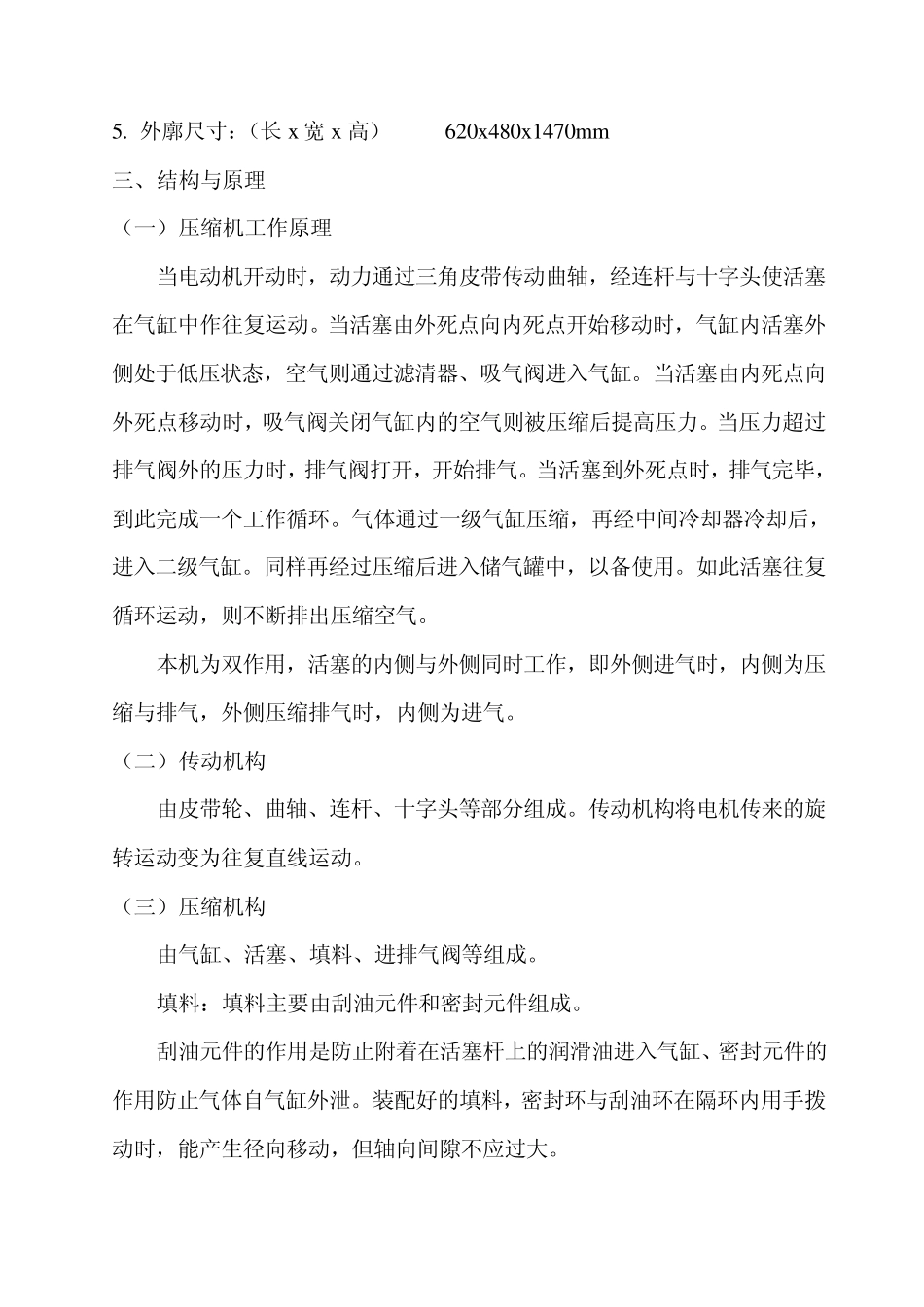

L -22/7 空压机使用说明书 一、 压缩机用途 L-22/7 型空气压缩机可用来压缩空气或其它无爆炸性、无腐蚀性气体，其排气量为22-1 米3/分钟，最终排气压力为0.8MPa。主要供风动工具及风动机械所需的压缩空气。 二、 主要性能参数 （一）、 压缩机 1. 型号： L-22/7 2. 形式： L 型双缸二级双作用水冷活塞式 3. 排气量： 22-1m3/min 4. 排气压力： Ⅰ级: 0.18-0.22 MPa Ⅱ级: 0.8 MPa 5. 气缸直径： Ⅰ级: 420mm Ⅱ级: 250mm 6. 活塞行程： 240mm 7. 曲轴转数： 400r/min 8. 轴功率： 118KW 9. 吸气压力： 大气压 10. 吸气温度： 常温 11. 排气温度： 160℃ 12. 冷却水消耗量： 4.8 m3/h 13. 润滑方式： 传动机构 油泵压力润滑 气缸 注油器润滑 14. 润滑油消耗量（包括注油器）： 105g/h 15. 传动机构润滑油压力： 0.1-0.25MPa 16. 传动方式： 三角皮带 17. 外廓尺寸（长x 宽x 高）： 2260x 1550x 1935mm 18. 重量： 2500Kg 19. 最重零件：（机身） 520 Kg 20. 排气量调节方式： 自动调节 （二）、 电动机 1. 型号： Y315M2-8 2. 额定功率： 130KW 3. 额定转速： 730 r/min 4. 额定电压： 220/380V 5. 重量： 1620 Kg （三）、 电动机控制设备： 1. 型号： GTJ-6121-43A3 2. 形式： 不可逆一级频敏变阻启动器 3. 启动方式： 自动 4. 控制回路电压： 220V 5. 外廓尺寸：（长x宽x高） 620x480x1470mm 三、 结构与原理 （一） 压缩机工作原理 当电动机开动时，动力通过三角皮带传动曲轴，经连杆与十字头使活塞在气缸中作往复运动。当活塞由外死点向内死点开始移动时，气缸内活塞外侧处于低压状态，空气则通过滤清器、吸气阀进入气缸。当活塞由内死点向外死点移动时，吸气阀关闭气缸内的空气则被压缩后提高压力。当压力超过排气阀外的压力时，排气阀打开，开始排气。当活塞到外死点时，排气完毕，到此完成一个工作循环。气体通过一级气缸压缩，再经中间冷却器冷却后，进入二级气缸。同样再经过压缩后进入储气罐中，以备使用。如此活塞往复循环运动，则不断排出压缩空气。 本机为双作用，活塞的内侧与外侧同时工作，即外侧进气时，内侧为压缩与排气，外侧压缩排气时，内侧为进气。 （二） 传动机构 由皮带轮、曲轴、连杆、十字头等部分组成。传动机构将电机传来的旋转运动变为往复直线运动。 （三） ...
