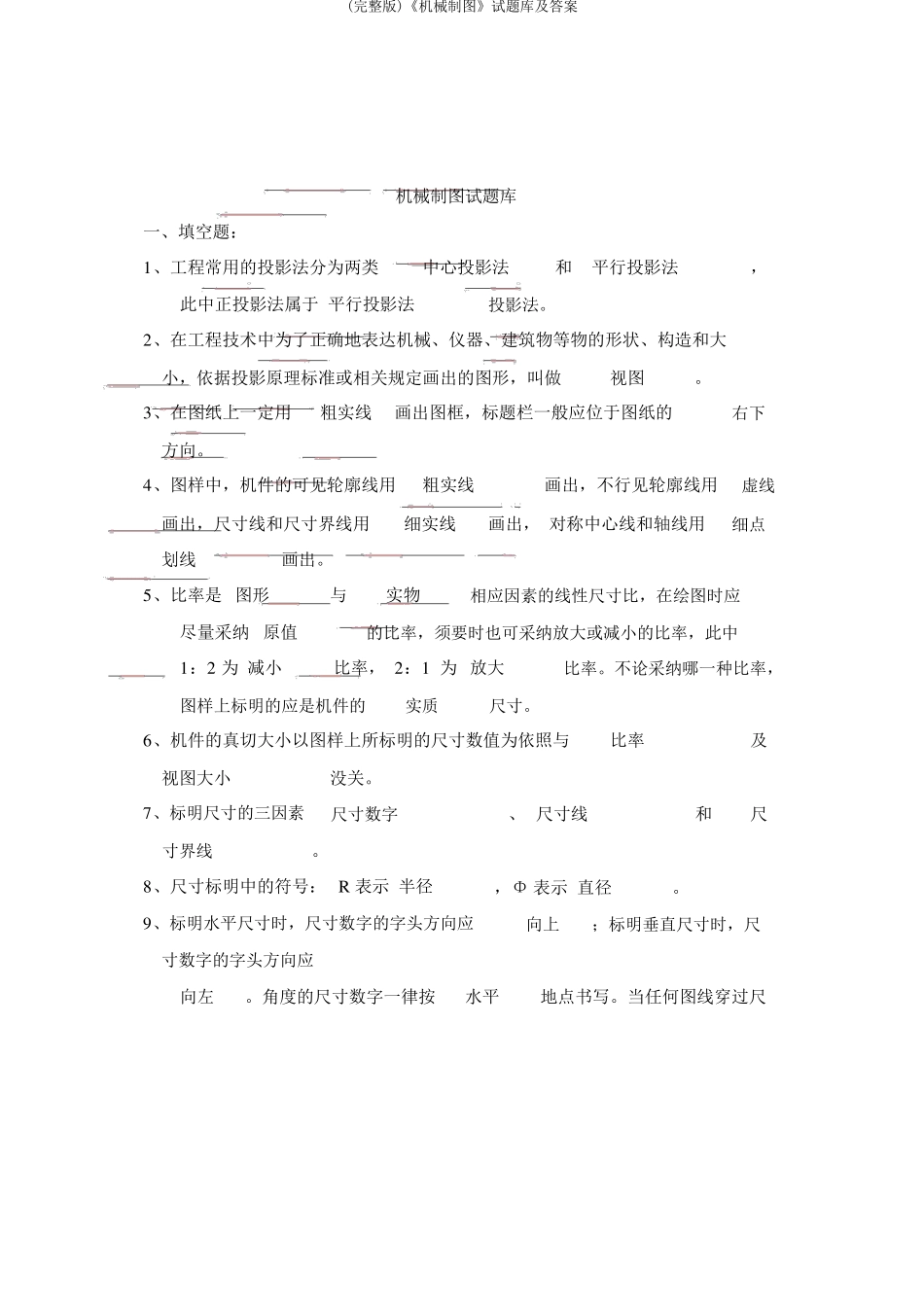

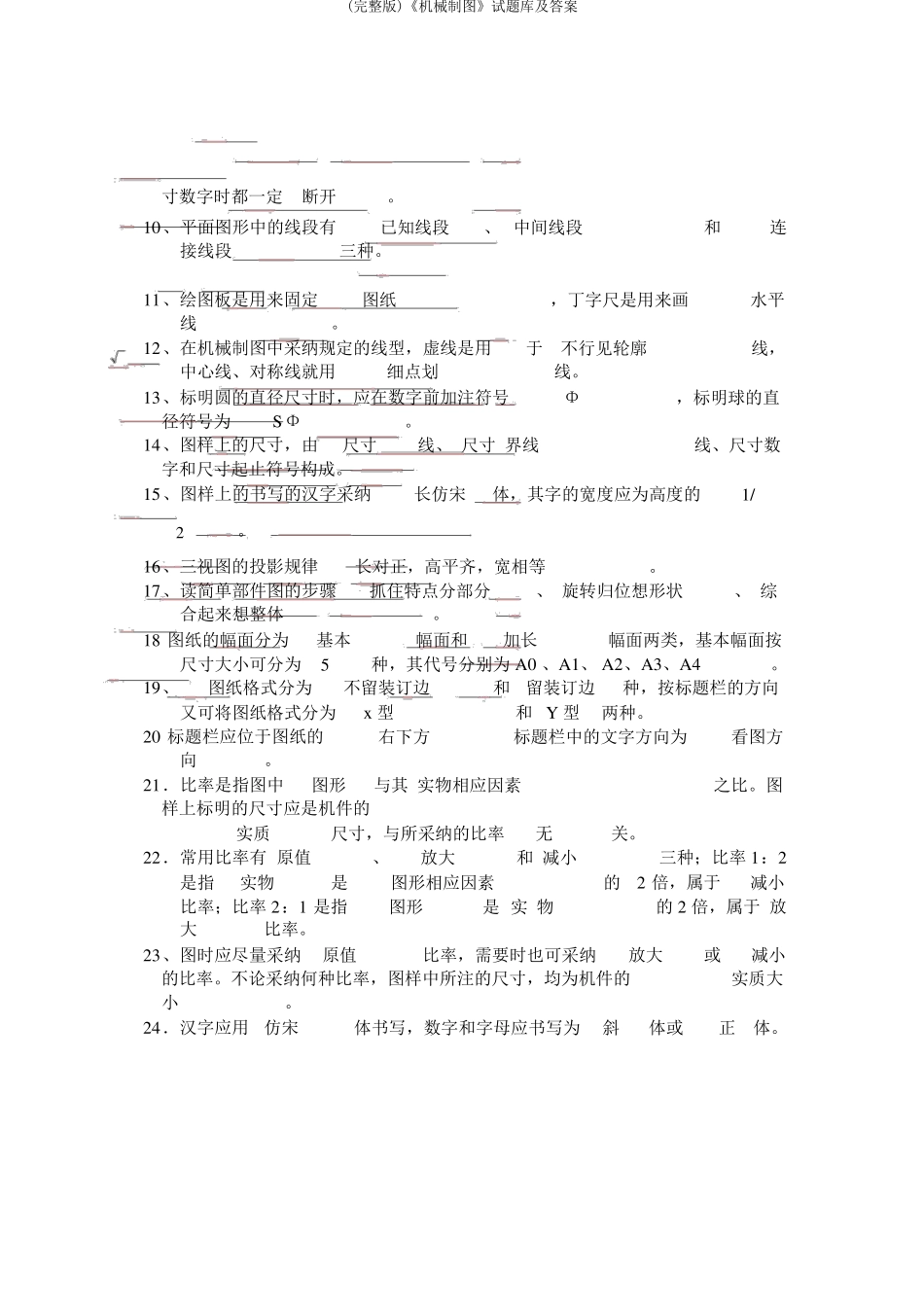

(完整版)《机械制图》试题库及答案 机 械 制 图 试 题 库 一 、 填 空 题 ： 1、 工 程 常 用 的 投 影 法 分 为 两 类 中 心 投 影 法 和 平 行 投 影 法 ， 此 中 正 投 影 法 属 于 平 行 投 影 法 投 影 法 。 2、 在 工 程 技 术 中 为 了 正 确 地 表 达 机 械 、 仪 器 、 建 筑 物 等 物 的 形 状 、 构 造 和 大 小 ， 依 据 投 影 原 理 标 准 或 相 关 规 定 画 出 的 图 形 ， 叫 做 视 图 。 3、 在 图 纸 上 一 定 用 粗 实 线 画 出 图 框 ， 标 题 栏 一 般 应 位 于 图 纸 的 右 下 方 向 。 4、 图 样 中 ， 机 件 的 可 见 轮 廓 线 用 粗 实 线 画 出 ， 不 行 见 轮 廓 线 用 虚 线 画 出 ， 尺 寸 线 和 尺 寸 界 线 用 细 实 线 画 出 ， 对 称 中 心 线 和 轴 线 用 细 点 划 线 画 出 。 5、 比 率 是 图 形 与 实 物 相 应 因 素 的 线 性 尺 寸 比 ， 在 绘 图 时 应 尽 量 采 纳 原 值 的 比 率 ， 须 要 时 也 可 采 纳 放 大 或 减 小 的 比 率 ， 此 中 1： 2 为 减 小 比 率 ， 2： 1 为 放 大 比 率 。 不 论 采 纳 哪 一 种 比 率 ， 图 样 上 标 明 的 应 是 机 件 的 实 质 尺 寸 。 6、 机 件 的 真 切 大 小 以图 样 上 所标 明 的 尺 寸 数值 为 依 照与 比 率 及 视 图 大 小 没关 。 7、 标 明 尺 寸 的 三因 素 尺 寸 数字 、 尺 寸 线 和 尺 寸 界 线 。 8、 尺 寸 标 明 中 的 符号： R 表 示 半径 9、 标 明 水平 尺 寸 时 ， 尺 寸 数字的 字头方 向 应 ， Φ 表 示 直径 。 向 上 ；标 明 垂直尺 寸 时 ， 尺 寸 数字的 字头方 向 应 向 左 。 角度的 尺 寸 数字一 律按 水平 地 点 书写。 当任何图 线 穿过尺 (完整版)《机械制图》试题库及答案 寸数字时都一定 断开 。 10、平面图形中的线段有 已知线段 、 中间线段 和 连 接线段 三种。 11、绘图板是用来固定 图纸 ，丁字尺是用来画 水平 线 。 12、在机械制图中采纳规定的线型...
