《机械原理》复习题及答案

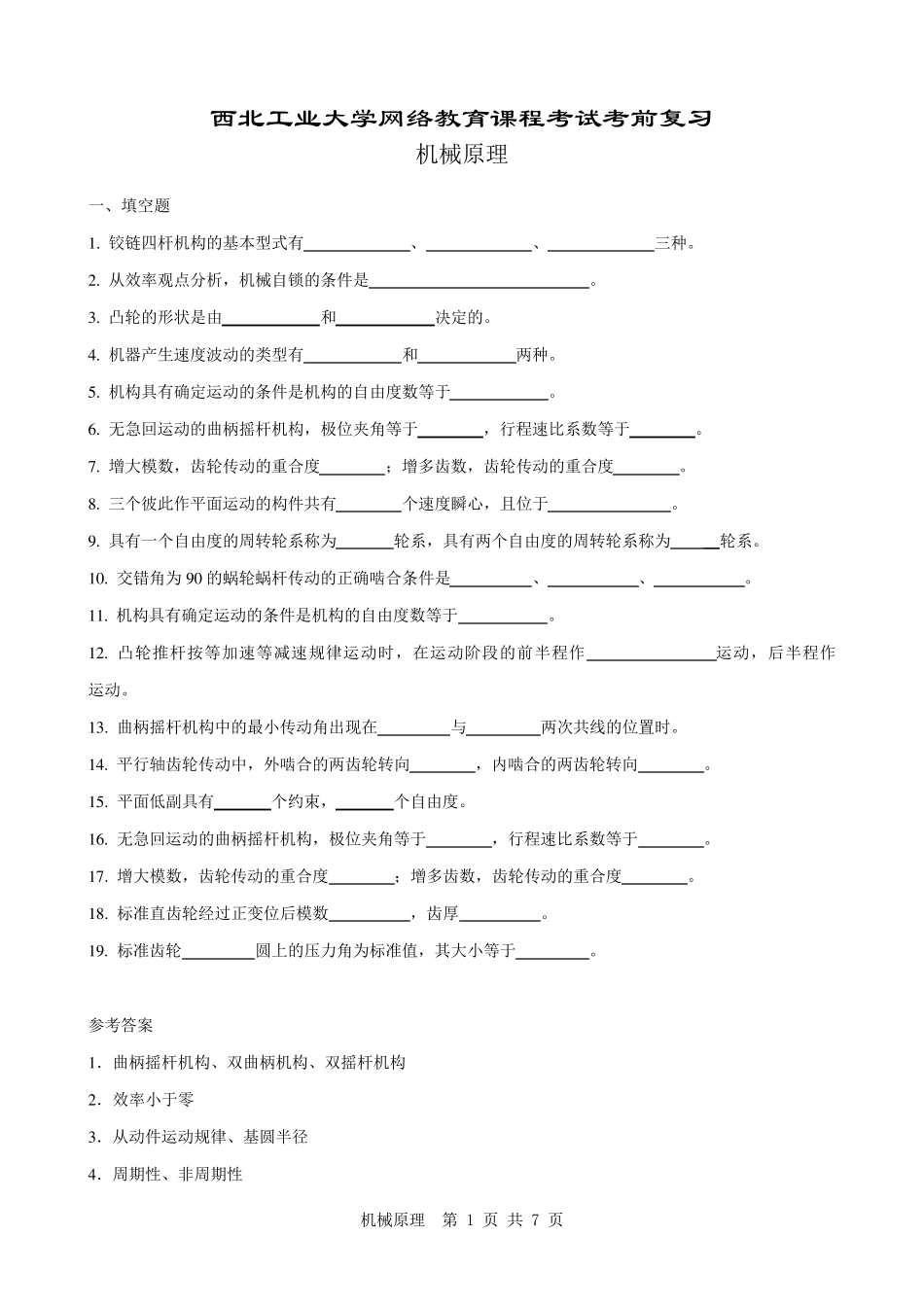

机械原理 第 1 页 共 7 页 西北工业大学网络教育课程考试考前复习 机械原理 一、填空题 1 . 铰链四杆机构的基本型式有 、 、 三种。 2 . 从效率观点分析，机械自锁的条件是 。 3 . 凸轮的形状是由 和 决定的。 4 . 机器产生速度波动的类型有 和 两种。 5 . 机构具有确定运动的条件是机构的自由度数等于 。 6 . 无急回运动的曲柄摇杆机构，极位夹角等于 ，行程速比系数等于 。 7 . 增大模数，齿轮传动的重合度 ；增多齿数，齿轮传动的重合度 。 8 . 三个彼此作平面运动的构件共有 个速度瞬心，且位于 。 9 . 具有一个自由度的周转轮系称为 轮系，具有两个自由度的周转轮系称为 _ _ 轮系。 1 0 . 交错角为 9 0 的蜗轮蜗杆传动的正确啮合条件是 、 、 。 1 1 . 机构具有确定运动的条件是机构的自由度数等于 。 1 2 . 凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作 运动，后半程作 运动。 1 3 . 曲柄摇杆机构中的最小传动角出现在 与 两次共线的位置时。 1 4 . 平行轴齿轮传动中，外啮合的两齿轮转向 ，内啮合的两齿轮转向 。 1 5 . 平面低副具有 个约束， 个自由度。 1 6 . 无急回运动的曲柄摇杆机构，极位夹角等于 ，行程速比系数等于 。 1 7 . 增大模数，齿轮传动的重合度 ；增多齿数，齿轮传动的重合度 。 1 8 . 标准直齿轮经过正变位后模数 ，齿厚 。 1 9 . 标准齿轮 圆上的压力角为标准值，其大小等于 。 参考答案 1 ．曲柄摇杆机构、双曲柄机构、双摇杆机构 2 ．效率小于零 3 ．从动件运动规律、基圆半径 4 ．周期性、非周期性 机械原理 第 2 页 共 7 页 5 ．原动件数目 6 ．0 、1 7 ．不变、增大 8 ．3 、一条直线 9 ．行星、差动 1 0 ．mt2=mx1=m、αt2=αx1=α、γ1=β2 1 1 ．原动件数目 1 2 ．等加速、等减速 1 3 ．曲柄、机架 1 4 ．相反、相同 1 5 ．2 、1 1 6 ．0 、1 1 7 ．不变、增大 1 8 ．不变、增加 1 9 ．分度圆、2 0 0 二、判断题 1 . 对心的曲柄滑块机构，其行程速比系数K 一定等于一。 （ 对 ） 2 . 在平面机构中，一个高副引入二个约束。 （ 错 ） 3 . 在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。 （ 错 ） 4 . 在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗...
