《机械原理》第五章习题轮系及其设计及答案

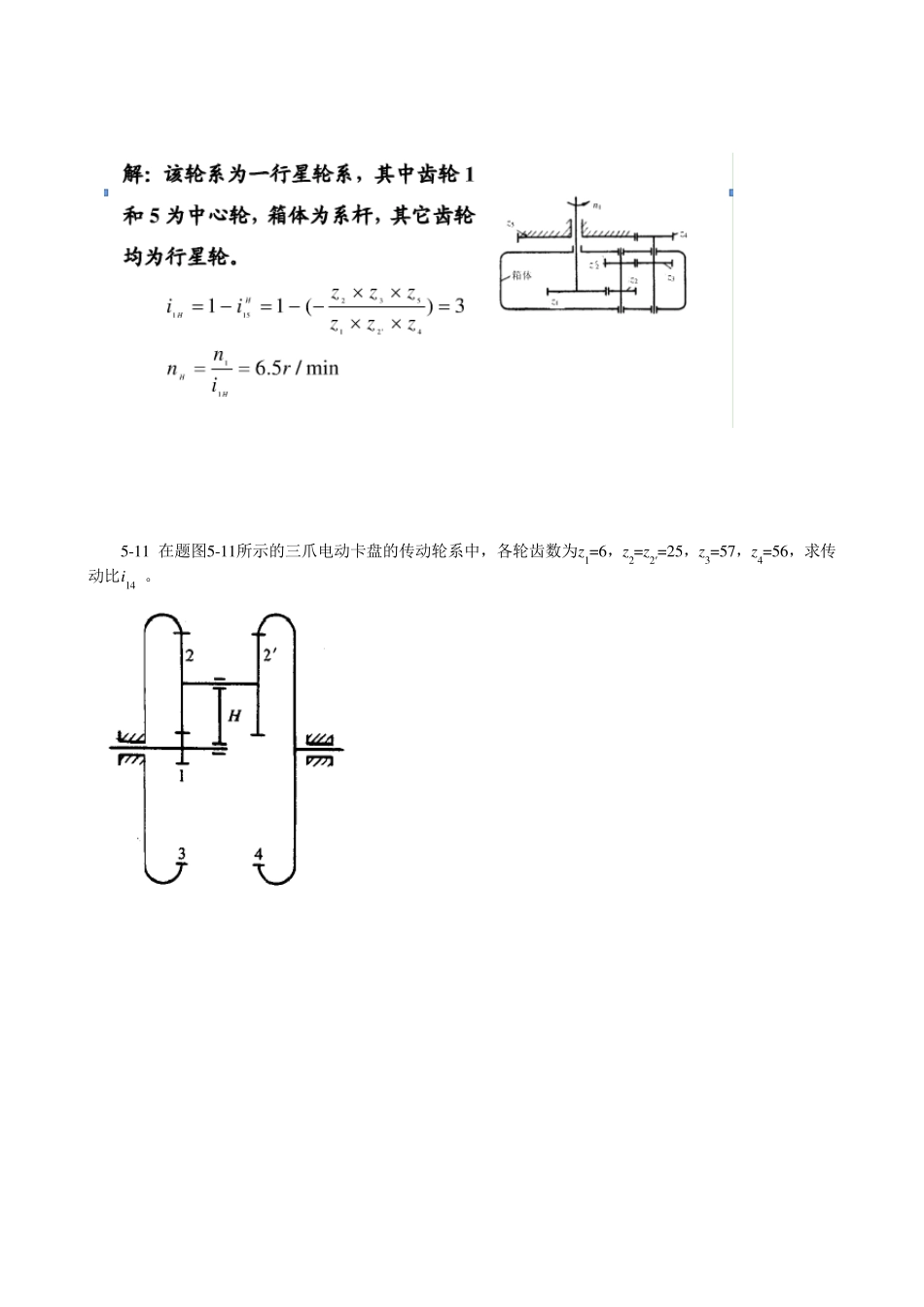

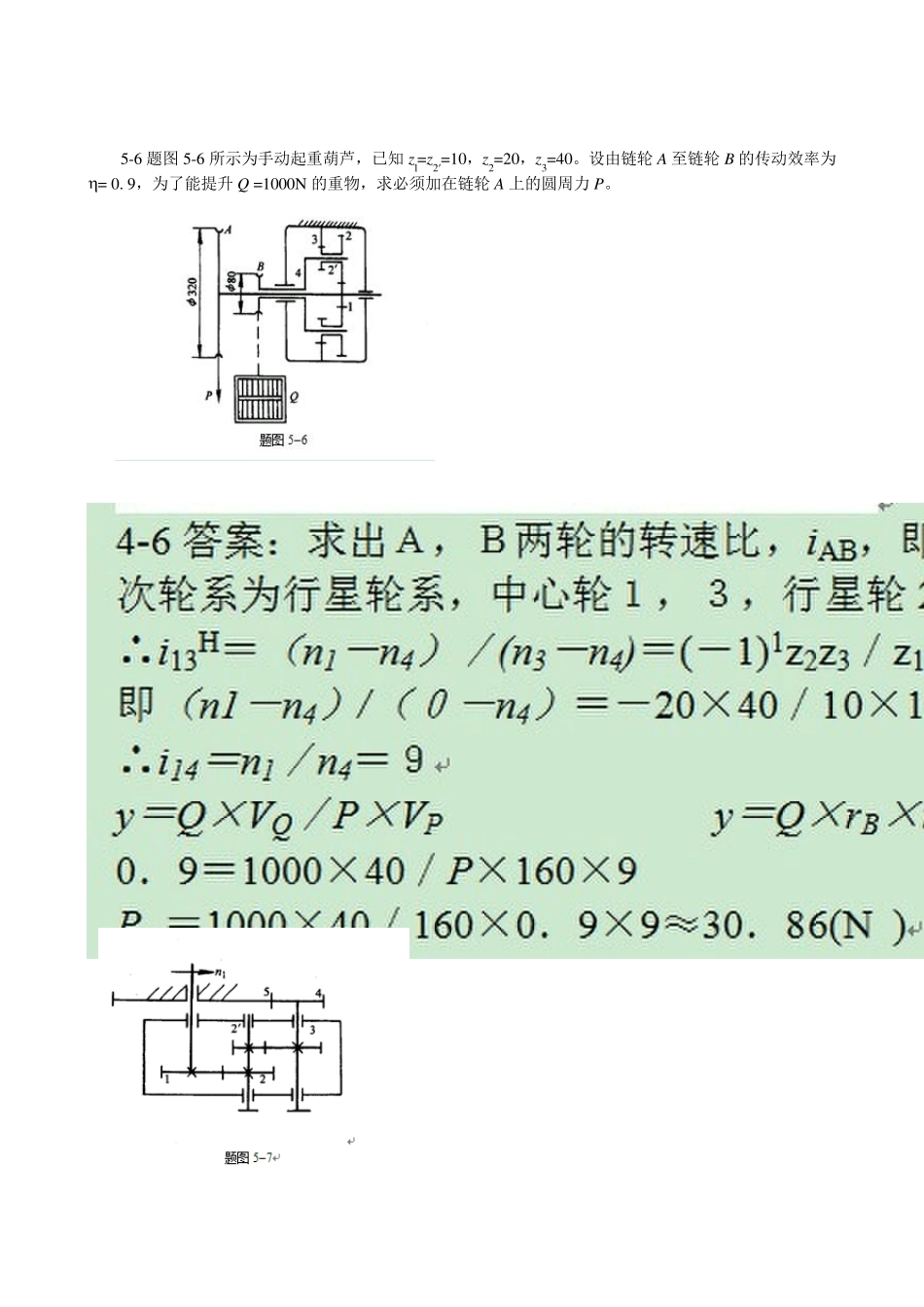

第五章 轮系及其设计 习题 52 在题图52所示的手摇提升装置中，已知各轮齿数为：z 120， z 250， z 315， z 430， z 640， z 718，z 851，蜗杆z 51，右旋，试求传动比i18并确定提升重物时手柄的转向。 题图52 55 在题图55所示的压榨机中，螺杆4和 5为一对旋向相反的螺杆，其螺距分别为6m m 和 3m m ，螺杆5旋在螺杆4内，螺杆4与齿轮3固联在一起，螺杆5与盘B固联在一起，盘B插在框架两侧的槽内只能沿框架上下移动。已知各轮齿数为z118， z 224， z 224， z 364，试求为使盘B下降19m m ，轴A应转多少转，转向如何？ 答案：7.5转！ 题图55 5-6 题图5-6 所示为手动起重葫芦，已知zl=z2=10，z2=20，z3=40。设由链轮 A 至链轮 B 的传动效率为= 0. 9，为了能提升 Q =1000N 的重物，求必须加在链轮 A 上的圆周力 P。 57题图57所示为一灯具的转动装置，已知：n119.5r/min，方向如图示，各轮齿数为z160，z2z230，z3 z440，z5120。求灯具箱体的转速及转向。 5-11 在题图5-11所示的三爪电动卡盘的传动轮系中，各轮齿数为z 1=6，z 2=z 2=25，z 3=57，z 4=56，求传动比i14 。 题图511 512 在题图512所示的自行车里程表机构中，C为车轮轴，P为里程表指针。已知各轮齿数为z117，z323，z419，z420，z524。设轮胎受压变形后车轮的有效直径为0.7m ，当自行车行驶1km 时，表上的指针刚好回转一周。试求齿轮2的齿数。 513 在题图513所示的双螺旋桨飞机的减速器中，已知z126，z220，z430，z518，n115000r/min，求螺旋桨P、Q的转速nP、nQ及转向。 题图513 516 题图516 所示的减速器中，已知蜗杆1 和5 的头数均为1,蜗杆1 为左旋，蜗杆5 为右旋，各轮齿数为z 1=101，z 2=99，z 2=z 4，z 4=100，z 5=100。 1）试求传动比 i1H。 2）若主动蜗杆1 由转速为1375r/min 的电动机带动，问输出轴 H 转一周需要多长时间? 题图516 518 题图518所示的变速器，已知z 1 z 1 z 628，z 3 z 5 z 380，z 2z 4 z 726，当鼓轮A、B、C分别被制动时，求传动比i1H。 题图518
