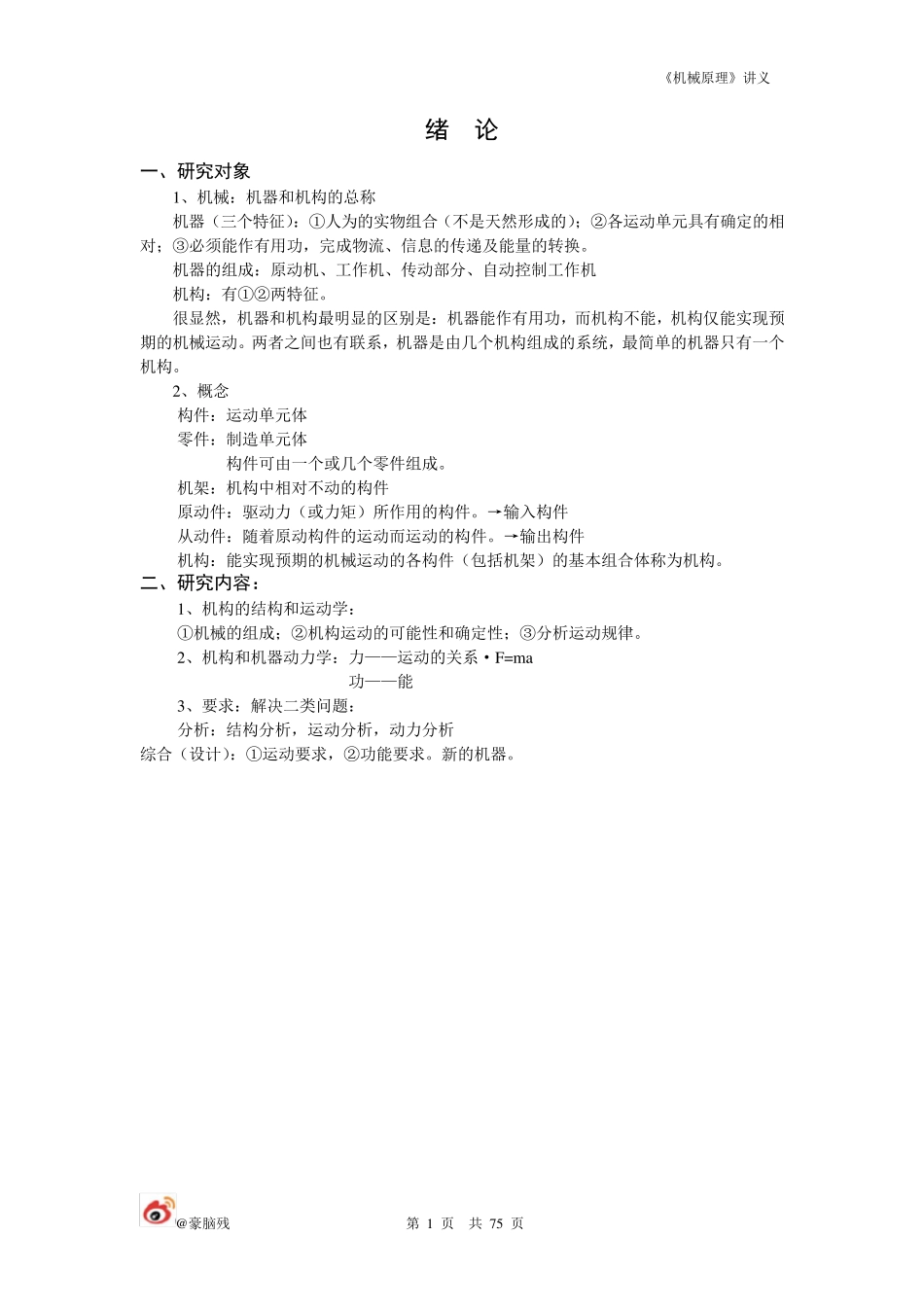

《机械原理》讲义 @豪脑残 第 1 页 共 75 页 绪 论 一、研究对象 1、机械：机器和机构的总称 机器（三个特征）：①人为的实物组合（不是天然形成的）；②各运动单元具有确定的相对；③必须能作有用功，完成物流、信息的传递及能量的转换。 机器的组成：原动机、工作机、传动部分、自动控制工作机 机构：有①②两特征。 很显然，机器和机构最明显的区别是：机器能作有用功，而机构不能，机构仅能实现预期的机械运动。两者之间也有联系，机器是由几个机构组成的系统，最简单的机器只有一个机构。 2、概念 构件：运动单元体 零件：制造单元体 构件可由一个或几个零件组成。 机架：机构中相对不动的构件 原动件：驱动力（或力矩）所作用的构件。→输入构件 从动件：随着原动构件的运动而运动的构件。→输出构件 机构：能实现预期的机械运动的各构件（包括机架）的基本组合体称为机构。 二、研究内容： 1、机构的结构和运动学： ①机械的组成；②机构运动的可能性和确定性；③分析运动规律。 2、机构和机器动力学：力——运动的关系·F=m a 功——能 3、要求：解决二类问题： 分析：结构分析，运动分析，动力分析 综合（设计）：①运动要求，②功能要求。新的机器。 《机械原理》讲义 @豪脑残 第 2 页 共 75 页 12(c)yxyxxyxyyxx第一章 平面机构的结构分析 （一）教学要求 1、了解课程的性质与内容，能根据实物绘制机构运动简图 2、熟练掌握机构自由度计算方法。了解机构组成原理 （二）教学的重点与难点 1、机构及运动副的概念、绘机构运动简图 2、自由度计算，虚约束，高副低代 （三）教学内容 §1-1 机构结构分析的目的和方法 研究机构的组成原理和机构运动的可能性以及运动确定的条件 §1-2 机构的组成 机构是由构件组成的。 一、运动副： 构件间的可动联接。（既保持直接接触，又能产生一定的相对运动） 高副：点线接触 低副：面接触 运动副元素 自由度：构件含有独立运动的数目 约束：对独立运动的限制 低副：2 个约束，1 个自由度 高副：1 个约束，2 个自由度 低副： ①转动副：两个构件间不能作旋转运动的运动副； ②移动副：两个构件间不能作移动运动的运动副。 高副：①齿轮副；②凸轮副。 OyAxyA'xyx《机械原理》讲义 @豪脑残 第 3 页 共 75 页 112212121212x41z2y3二、运动链、机构 1、运动链：两个以上构件通过运动副联接而成的系统 ①平面运动链；...
