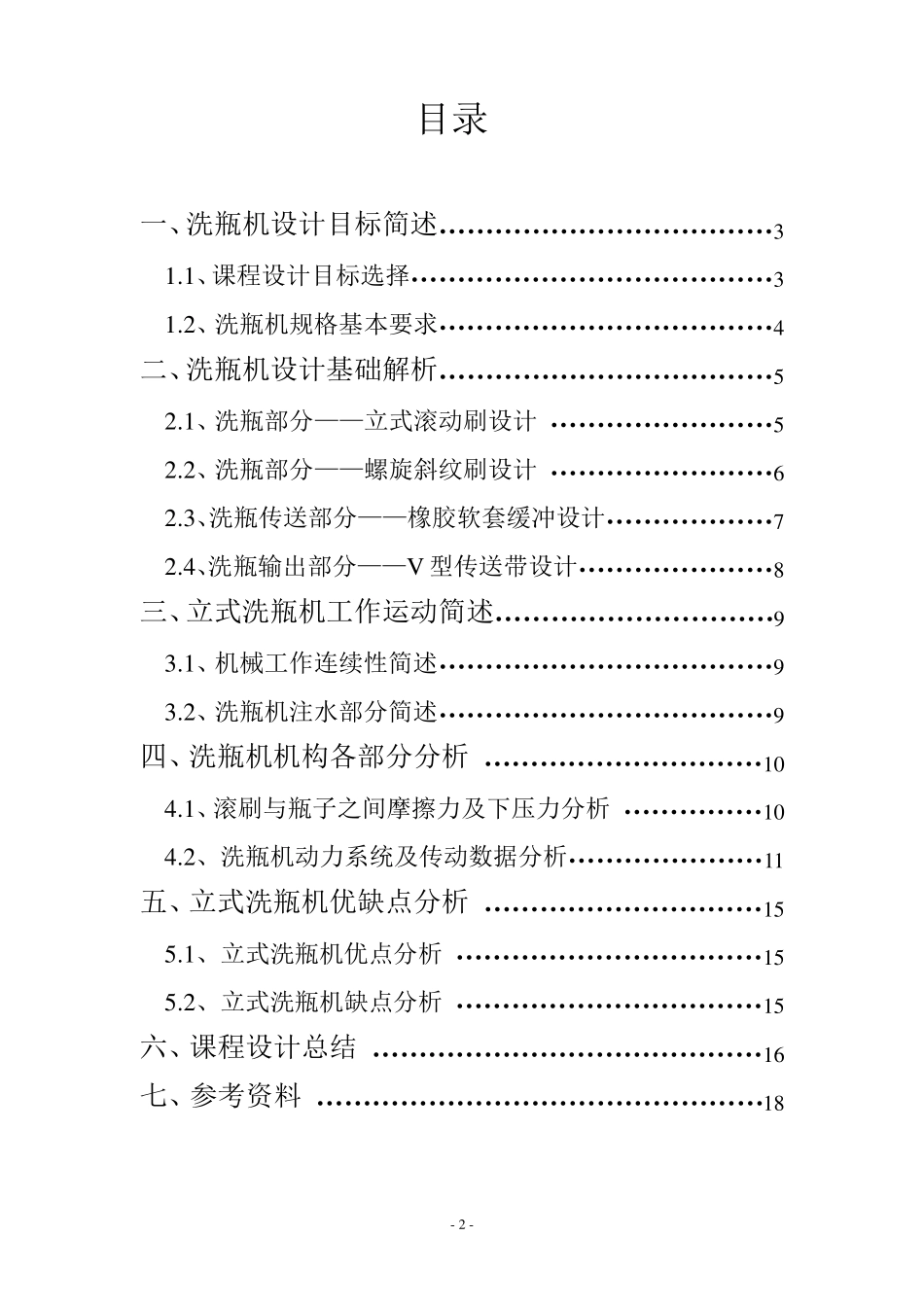

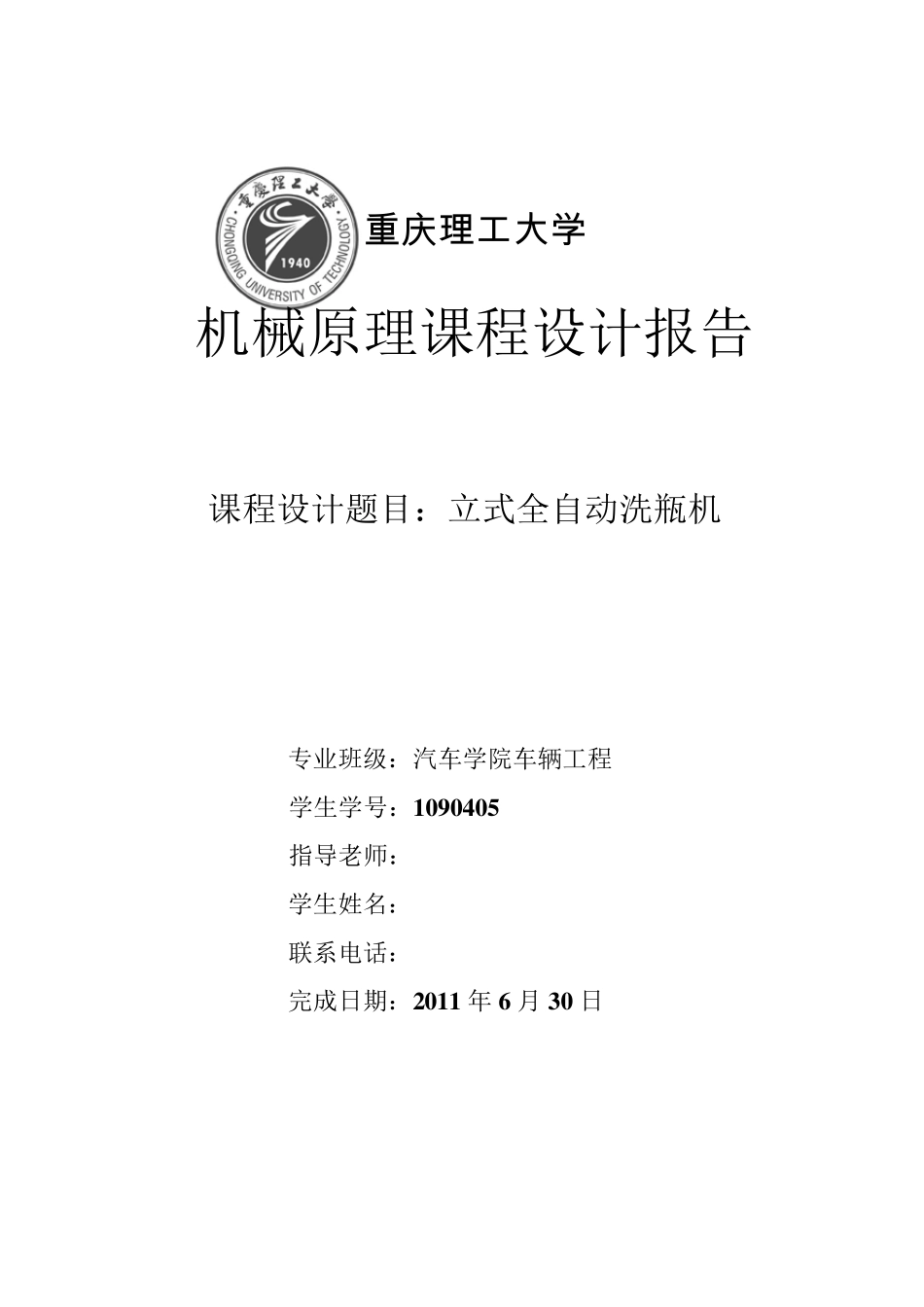

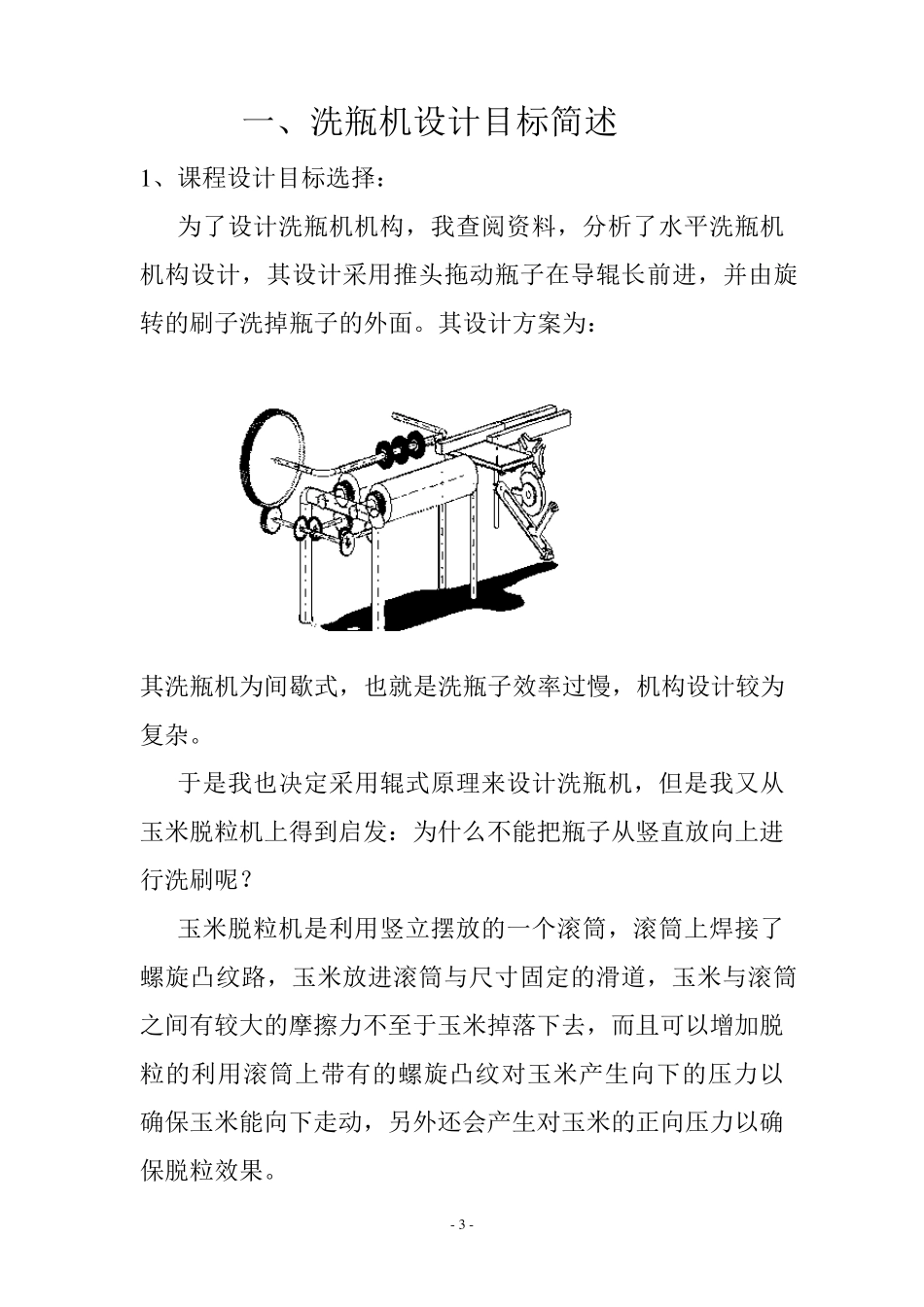

重 庆 理 工 大学 机械原理课程设计报告 课程设计题目：立式全自动洗瓶机 专业班级：汽车学院车辆工程 学生学号：1 0 9 0 4 0 5 指导老师： 学生姓名： 联系电话： 完成日期：2 0 1 1 年 6 月 3 0 日 - 2 - 目录 一、洗瓶机设计目标简述………………………………3 1.1、课程设计目标选择…………………………………3 1.2、洗瓶机规格基本要求………………………………4 二、洗瓶机设计基础解析………………………………5 2.1、洗瓶部分——立式滚动刷设计 ……………………5 2.2、洗瓶部分——螺旋斜纹刷设计 ……………………6 2.3、洗瓶传送部分——橡胶软套缓冲设计………………7 2.4、洗瓶输出部分——V 型传送带设计…………………8 三、立式洗瓶机工作运动简述…………………………9 3.1、机械工作连续性简述………………………………9 3.2、洗瓶机注水部分简述………………………………9 四、洗瓶机机构各部分分析 …………………………10 4.1、滚刷与瓶子之间摩擦力及下压力分析 ……………10 4.2、洗瓶机动力系统及传动数据分析…………………11 五、立式洗瓶机优缺点分析 …………………………15 5.1、立式洗瓶机优点分析 ……………………………15 5.2、立式洗瓶机缺点分析 ……………………………15 六、课程设计总结 ……………………………………16 七、参考资料 …………………………………………18 - 3 - 一、洗瓶机设计目标简述 1 、课程设计目标选择： 为了设计洗瓶机机构，我查阅资料，分析了水平洗瓶机机构设计，其设计采用推头拖动瓶子在导辊长前进，并由旋转的刷子洗掉瓶子的外面。其设计方案为： 其洗瓶机为间歇式，也就是洗瓶子效率过慢，机构设计较为复杂。 于是我也决定采用辊式原理来设计洗瓶机，但是我又从玉米脱粒机上得到启发：为什么不能把瓶子从竖直放向上进行洗刷呢？ 玉米脱粒机是利用竖立摆放的一个滚筒，滚筒上焊接了螺旋凸纹路，玉米放进滚筒与尺寸固定的滑道，玉米与滚筒之间有较大的摩擦力不至于玉米掉落下去，而且可以增加脱粒的利用滚筒上带有的螺旋凸纹对玉米产生向下的压力以确保玉米能向下走动，另外还会产生对玉米的正向压力以确保脱粒效果。 - 4 - 我所设计的立式自动洗瓶机即从玉米脱粒机中得到启发，由三个滚筒成等边三角分布，滚筒的主轴为一端密封，一端开口的空心轴，轴外钻滚筒周围钻小孔，起注水洗瓶的作用，并...
