《机械设计基础》习题与解答

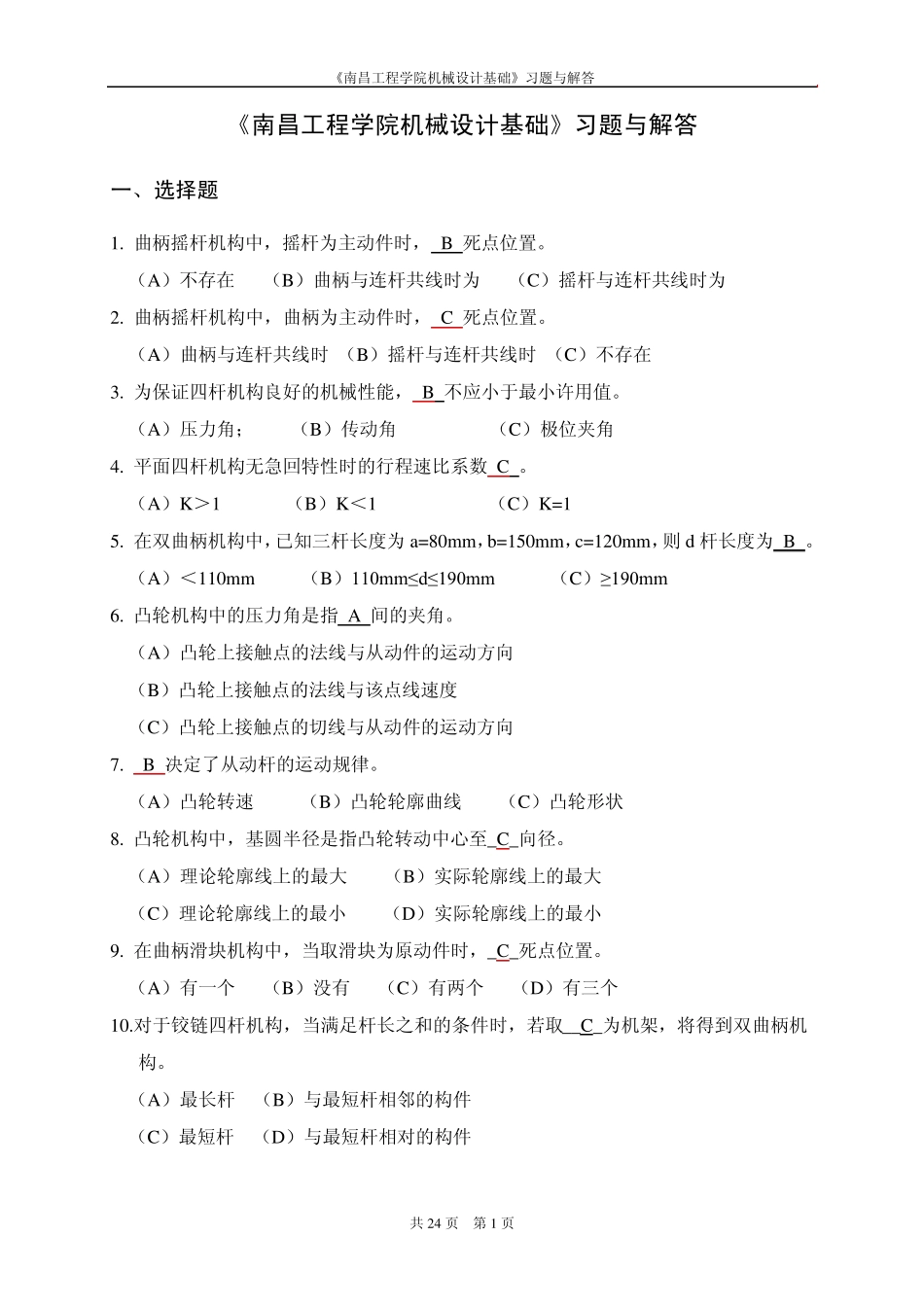

《南昌工程学院机械设计基础》习题与解答 共24 页 第1 页 《南昌工程学院机械设计基础》习题与解答 一、选择题 1. 曲柄摇杆机构中，摇杆为主动件时， B 死点位置。 （A）不存在 （B）曲柄与连杆共线时为 （C）摇杆与连杆共线时为 2. 曲柄摇杆机构中，曲柄为主动件时， C 死点位置。 （A）曲柄与连杆共线时 （B）摇杆与连杆共线时 （C）不存在 3. 为保证四杆机构良好的机械性能， B 不应小于最小许用值。 （A）压力角； （B）传动角 （C）极位夹角 4. 平面四杆机构无急回特性时的行程速比系数 C 。 （A）K＞1 （B）K＜1 （C）K=1 5. 在双曲柄机构中，已知三杆长度为a=80m m ，b=150m m ，c=120m m ，则 d 杆长度为 B 。 （A）＜110m m （B）110mm≤d≤190mm （C）≥190mm 6. 凸轮机构中的压力角是指 A 间的夹角。 （A）凸轮上接触点的法线与从动件的运动方向 （B）凸轮上接触点的法线与该点线速度 （C）凸轮上接触点的切线与从动件的运动方向 7. B 决定了从动杆的运动规律。 （A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状 8. 凸轮机构中，基圆半径是指凸轮转动中心至_C_向径。 （A）理论轮廓线上的最大 （B）实际轮廓线上的最大 （C）理论轮廓线上的最小 （D）实际轮廓线上的最小 9. 在曲柄滑块机构中，当取滑块为原动件时，_C_死点位置。 （A）有一个 （B）没有 （C）有两个 （D）有三个 10.对于铰链四杆机构，当满足杆长之和的条件时，若取__C_为机架，将得到双曲柄机构。 （A）最长杆 （B）与最短杆相邻的构件 （C）最短杆 （D）与最短杆相对的构件 《南昌工程学院机械设计基础》习题与解答 共24 页 第2 页 11.曲柄摇杆机构中，曲柄为主动件，则传动角是_B_。 （A）摇杆两个极限位置之间的夹角 （B）连杆与摇杆之间所夹锐角 （C）连杆与曲柄之间所夹锐角 （D）摇杆与机架之间所夹锐角 12.普通平键联接传递动力是靠 B 。 （A）两侧面的摩擦力 （B）两侧面的挤压力 （C）上下面的挤压力 （D）上下面的摩擦力 13.设计键联接的几项主要内容是：（a）按轮毂长度选择键的长度；（b）按要求选择键类型；（c）按内径选择键的剖面尺寸；（d）进行必要强度校核。具体设计时一般顺序为 B 。 （A）b-a-c-d （B）b-c-a-d （C）a-c-b-d （D）c-d-b-a 14.平键联接能传递的最大扭矩为T，现要传递的扭矩为1.5T，则应 D 。 （A）把键长增大到 1.5...
