《机械设计基础》题库计算轮系自由度

《机械设计基础》题库计算轮系自由度_第1页
1/23
《机械设计基础》题库计算轮系自由度_第2页
2/23
《机械设计基础》题库计算轮系自由度_第3页
3/23

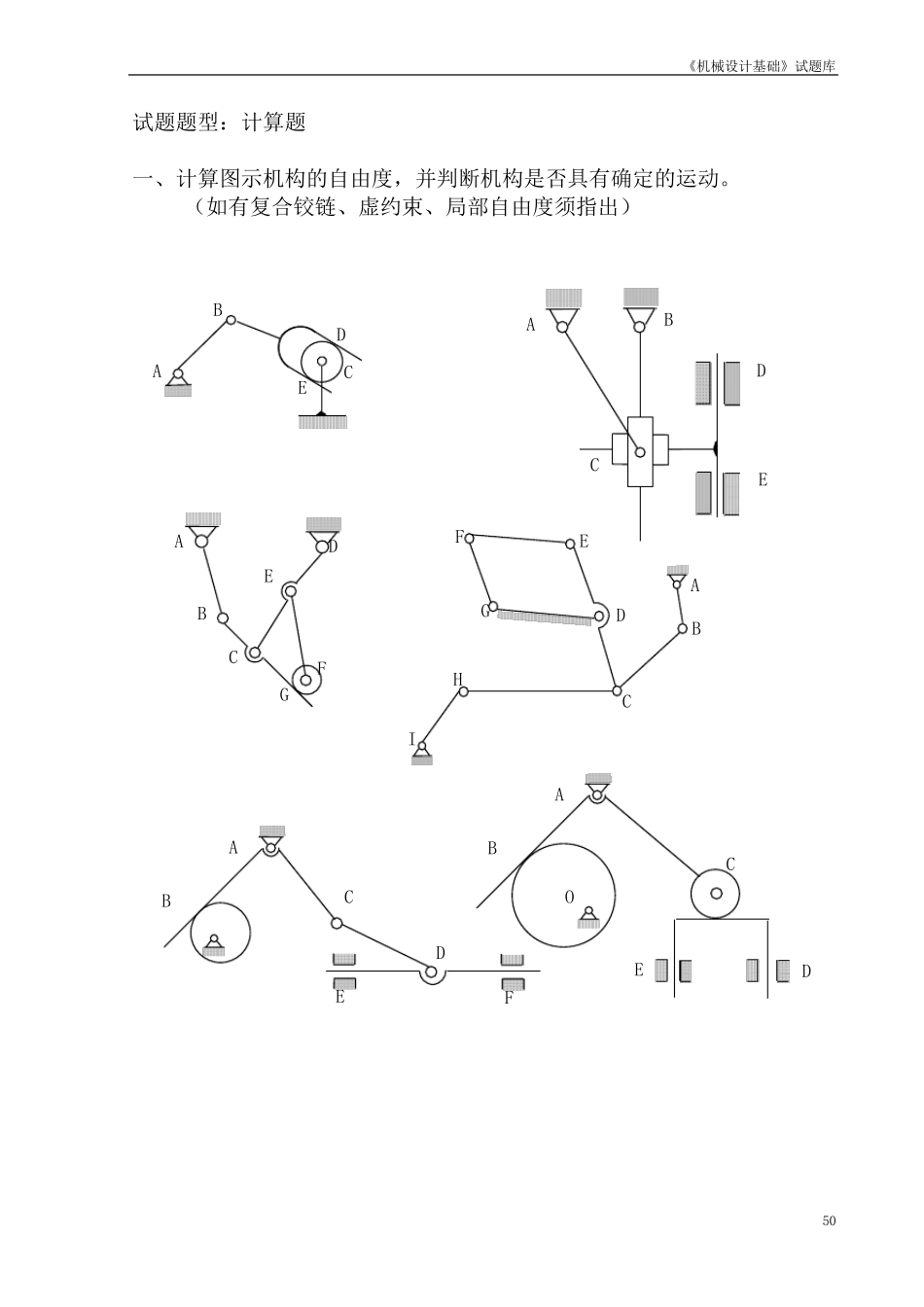

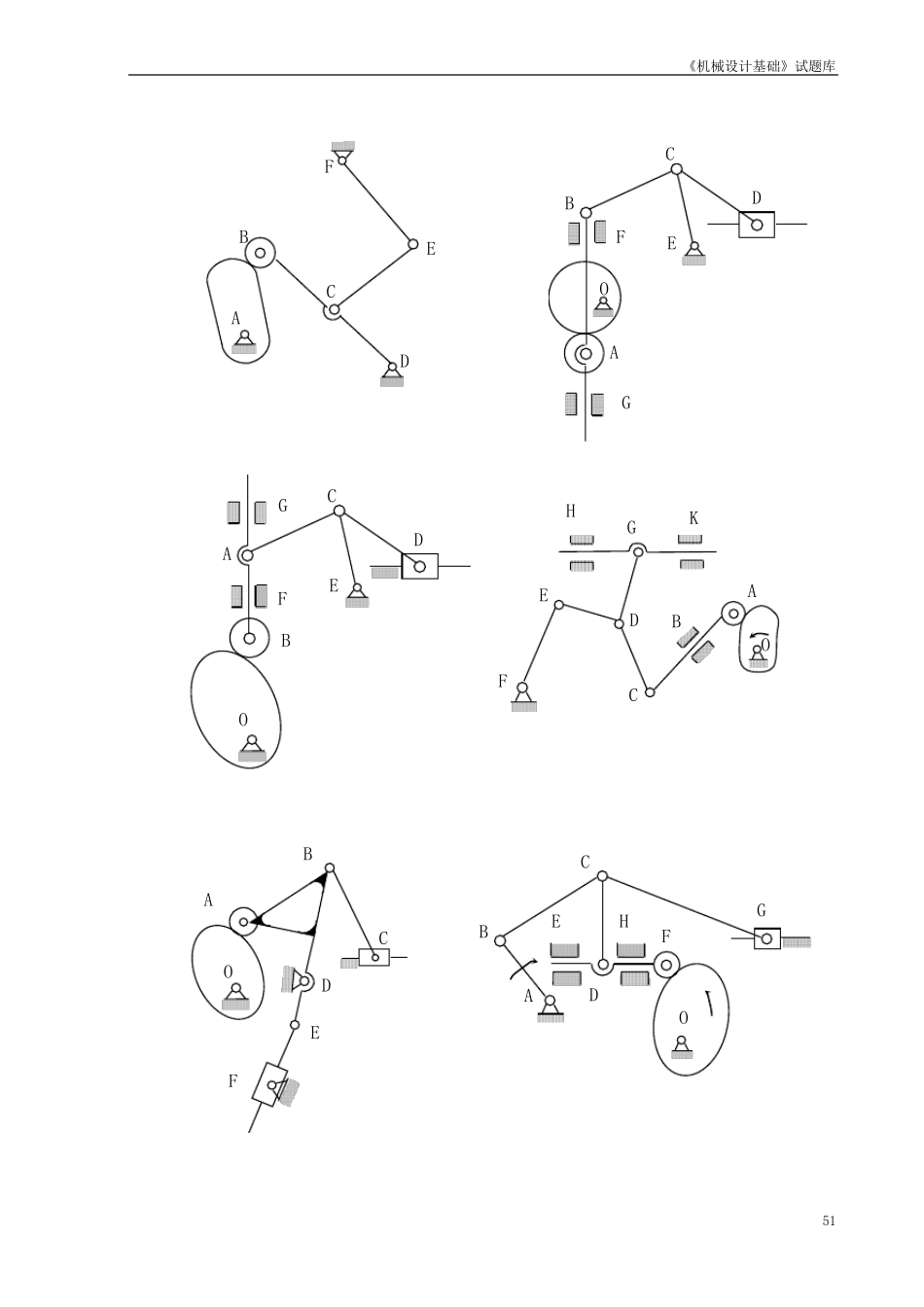

《机械设计基础》试题库 49 《机械设计基础》试题库 50 试题题型:计算题 一、计算图示机构的自由度,并判断机构是否具有确定的运动。 (如有复合铰链、虚约束、局部自由度须指出) A B C D E A B D C E A B C D E F G A B C D E F G H I A B C D E F A B C D O E 《机械设计基础》试题库 51 A B C D E F E A G O F B C D O A B C D E F G H K E A G O F B C D A B C D E F O A B C D E F G O H 《机械设计基础》试题库 52 A B C D A O B C D E F A B C D O A B C O D E B C A D E F G H I O A O C B H D G I F E 《机械设计基础》试题库 53 二、轮系的计算 1.在图示轮系中,已知各轮齿数为Z1=Z3=30,Z2=90,Z2’=40,Z3’=40,Z4=30,试求传动比 i1H,并说明I、H轴的转向是否相同? 2.在图示轮系中,已知各轮齿数为Z1 =15,Z2=20, Z2’ = Z3’= Z4=30, Z3=40,Z5= 90,试求传动比 IⅠⅡ,并说明I、Ⅱ轴的转向是否相同? 3.在图示轮系中,已知各轮的齿数为Z1= 20, Z2=30,Z3=80, Z4=25,Z5=50,试求传动比 i15。 1 Ⅰ 2 2’ 3 3’ 4 H 1 2 2’ 3 4 5 3’ Ⅰ Ⅱ 4 5 1 2 3 H 1 2 3’ H 4 《机械设计基础》试题库 54 4.在图示轮系中,已知各轮齿数为Z1= 55, Z2=11,Z3=77,Z3’=49,Z4=12,Z5=73,试求传动比 i1H。 5.在图示轮系中,已知各轮齿数为Z1= Z2= 30,Z3= 40,Z4=20,Z5=18,Z6=38,试求传动比 i1H。 6.在图示轮系中,已知各轮齿数为Z1= Z2’= 20,Z2=40,Z3= 80,试求传动比 i1H。 2 5 6 4 3 1 3 1 2’ H 《机械设计基础》试题库 55 7.在图示轮系中,已知各轮齿数为Z1=19,Z2=76, Z2’= 40,Z3=20,Z4= 80,试求传动比 i1H。 8.在图示轮系中,已知各轮齿数为Z1= 20,Z2’= 25,Z2= Z3=30,Z3’= 20,Z4=75,试求 1、轮系的传动比 i1H。 2、若 n1=1000r/min,转臂H的转速 nH=? 9.在图示轮系中,已知各轮齿数为Z1= Z3=15 ,Z2’= 60,Z2= Z,3=20,Z4= 65,试求轮系的传动比 i1H。 1 H 3 2、 4 1 2 3 2, 3, 4 H 1 2 2, 3 3, 4 H 《机械设计基础》试题库 56 10.在图示轮系中,已知各轮齿数为Z1=101, Z2=100,Z3=99,Z4= 100...
